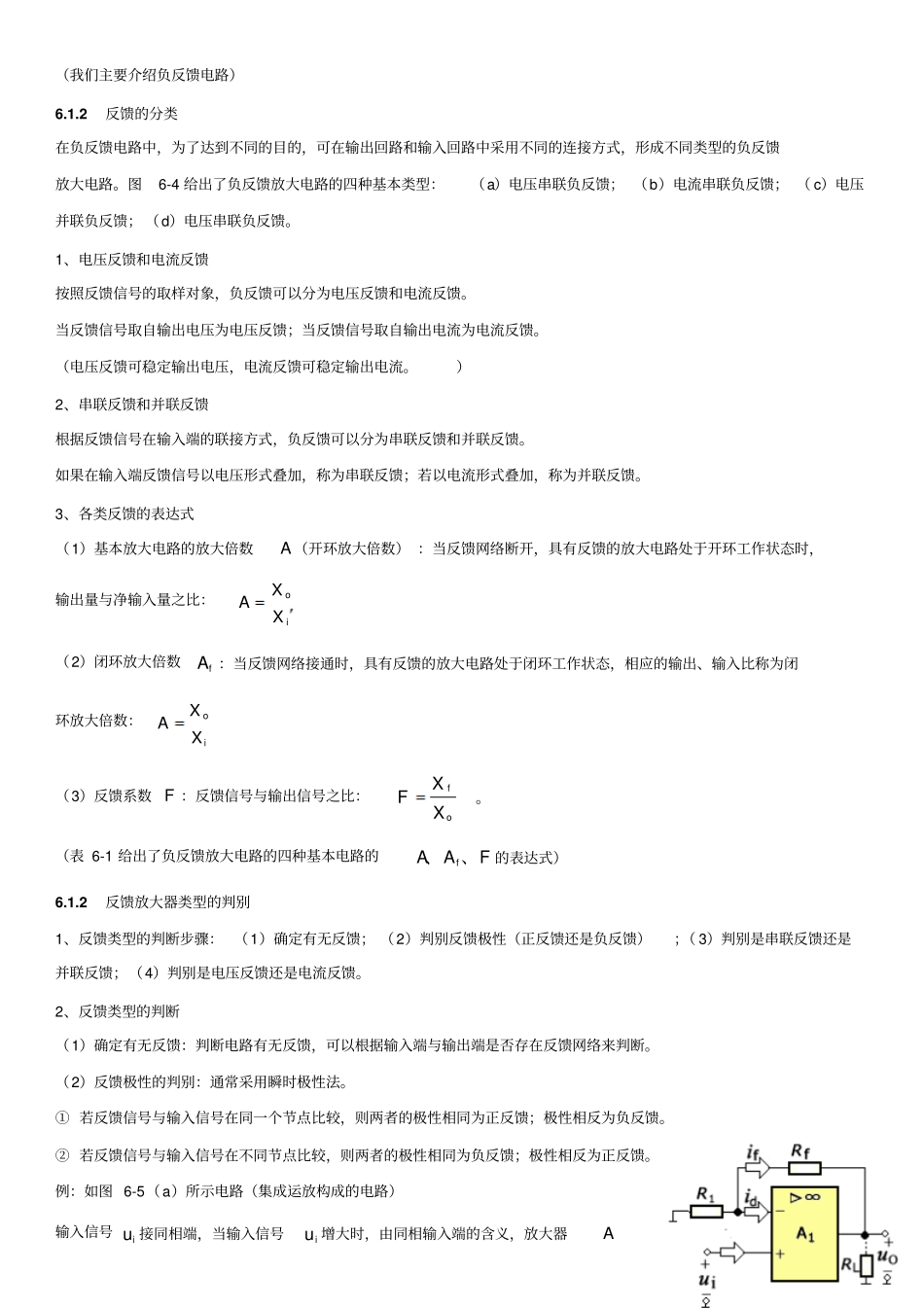

第 6 章反馈与振荡电路放大电路引入反馈后，称为反馈放大电路，或闭环电路。反馈电路又分负反馈电路和正反馈电路。负反馈能改善放大电路的各种性能指标，广泛应用在模拟电子技术中。放大电路接入正反馈可以构成振荡电路。（本章只介绍反馈）6.1 反馈的基本概念6.1.1 反馈的基本概念的引出在第二章讨论过工作点稳定的共射极放大电路，如图6-1 所示。图中电阻ER 称为温度补偿电阻，ER 的作用是稳定静态工作点。静态工作点稳定的实质：,()(),CEEEEEECBEBBCETIIUUR IR IUUIII固定ER 把输出端的静态电流CI返送到输入端，进而稳定CI的变化。这个稳定过程是直流负反馈的过程。1、反馈：将输出信号（电压或电流）的一部分或全部以某种方式回送到电路的输入端，使输入量（电压或电流）发生改变，这种现象称为反馈2、反馈放大电路具有反馈的放大电路包括基本放大电路A 及反馈网络 F 两个部分。其组成框图如图6-2 所示基本放大电路：未加反馈的单级、多级放大电路，或者是集成运算放大器。反馈网络：可由电阻。电感。电容或半导体器件组成。3、直流反馈和交流反馈（1）直流反馈：若反馈信号只包含直流分量。直流负反馈具有稳定静态工作点的作用。（如图 6-1 所示就是直流反馈电路）（2）交流反馈：若反馈信号只包含交流分量。（3）判断交流与直流反馈：看反馈元件是在交流通路中还是在直流通路中起作用。（去掉旁路电容EC ，如图 6-3 所示电路，就包含有交流反馈）有时反馈既有直流分量，又有交流分量，称之为交、直流反馈。图6-3 所示电路就是既有交流反馈又有直流反馈。4、正反馈与负反馈（1）正反馈：若反馈信号在输入端与输入信号相加，使净输入信号iX 增加，称为正反馈；（2）负反馈：若反馈信号在输入端与输入信号相加，使净输入信号iX 减小，称为负反馈。（负反馈使放大倍数下降，但使得其他许多性能得到改善，因此在放大电路中得到广泛应用。正反馈虽然提高了放大倍数，但使得其他性能降低，因此在放大电路中很少采用，主要用于振荡电路和数字电路的暂态过程。）（我们主要介绍负反馈电路）6.1.2 反馈的分类在负反馈电路中，为了达到不同的目的，可在输出回路和输入回路中采用不同的连接方式，形成不同类型的负反馈放大电路。图6-4 给出了负反馈放大电路的四种基本类型：（a）电压串联负反馈； （b）电流串联负反馈； （ c）电压并联负反馈； （d）电压串联负反馈。1、电压反馈和电流反馈按照反馈信号的取样对象，负反馈...
