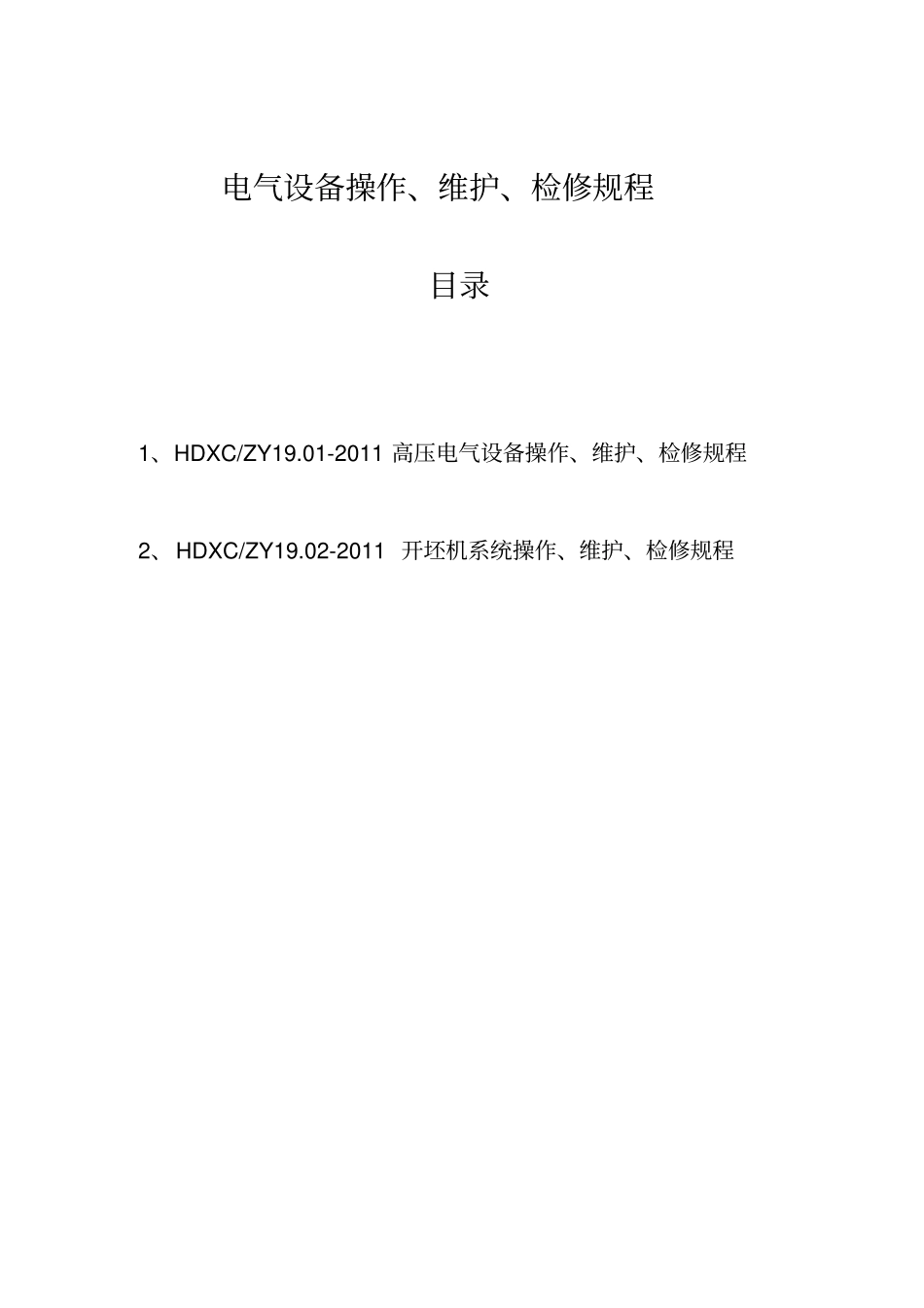

设备操作、维护、检修规程（电 气 类）HDXC/ZY19-2011 编制：李宏日期： 2011.7.1 审核：高海良日期： 2011.7.1 批准：徐新江日期： 2011.7.1 东营市恒德新型材料有限公司电气设备操作、维护、检修规程目录1、HDXC/ZY19.01-2011 高压电气设备操作、维护、检修规程2、HDXC/ZY19.02-2011 开坯机系统操作、维护、检修规程高压电气设备操作、维护、检修规程HDXC/ZY19.01-2011 1 目的为正确操作、及时维护和检修设备，确保高压系统的正常运行及操作人员和设备安全。2 适用范围仅适用于恒德 35KV 变电站、 10KV 变电所 10KV 高压系统操作、 维护、检修工作。3 术语变压器、高压开关柜4 职责机动部：负责对设备的管理、考核。电工班：负责该设备的操作、维护和检修。5 管理内容5.1 设备操作标准5.1.1 设备工艺参数表 1 变压器名称变压器型号容量额定电压额定电流连接组标号阻抗电压1#主变压器SZ11-16000/35 16000KVA (35±3×2.5%)/10.5KV 263.9A/879.8A YN,d11 7.89% 1#整流变压器ZSF3.11-6900/10 6900KV A 10±2×2.5%/0.75× 3KV Dd0y11y11 6.4% 矫直整流变压器ZS11-800/10 800KVA 10±2×2.5%/0.44KV Dyn11 4.5% 1#动力变压器S11-1000/10 1250KV A 10±2×2.5%/0.4 Dyn11 4.4% 2#动力变压器S11-1600/10 1250KV A 10±2×2.5%/0.4 Dyn11 4.6% 3#动力变压器S11-1250/10 1250KV A 10±2×2.5%/0.4 Dyn11 4.4% 表 2 开关柜名称开关柜型号额定电压额定电流备注立辊整流变压器KYN28A-12 12KV 630A 1#连轧整流变压器KYN28A-12 12KV 1250A 矫直机整流变压器KYN28A-12 12KV 630A 2#连轧整流变压器KYN28A-12 12KV 1250A 1#动力变压器 1DB KYN28A-12 12KV 630A 1#电容器组KYN28A-12 12KV 630A 1#消弧消谐综合保护柜12KV 1#进线柜KYN28A-12 12KV 1600A 隔离柜KYN28A-12 12KV 母联KYN28A-12 12KV 1000A 2#进线柜KYN28A-12 12KV 1#消弧消谐综合保护柜12KV 650 开坯机KYN28A-12 12KV 1250A 3#动力变压器KYN28A-12 12KV 630A 2#动力变压器KYN28A-12 12KV 630A 励磁变压器KYN28A-12 12KV 630A 5.1.2 设备操作规程5.1.2.1值班电工必须熟悉高压所有电气设备。5.1.2.2必须经过培训考核合格，取得上岗证书，方可上岗。5.1.2.3按操作规程操作，坚守岗位，认真准确地填写运行记录。5.1.2.4单人值班不得单独从事修理工作。5.1.2.5倒闸开关操作：高压进线开...
