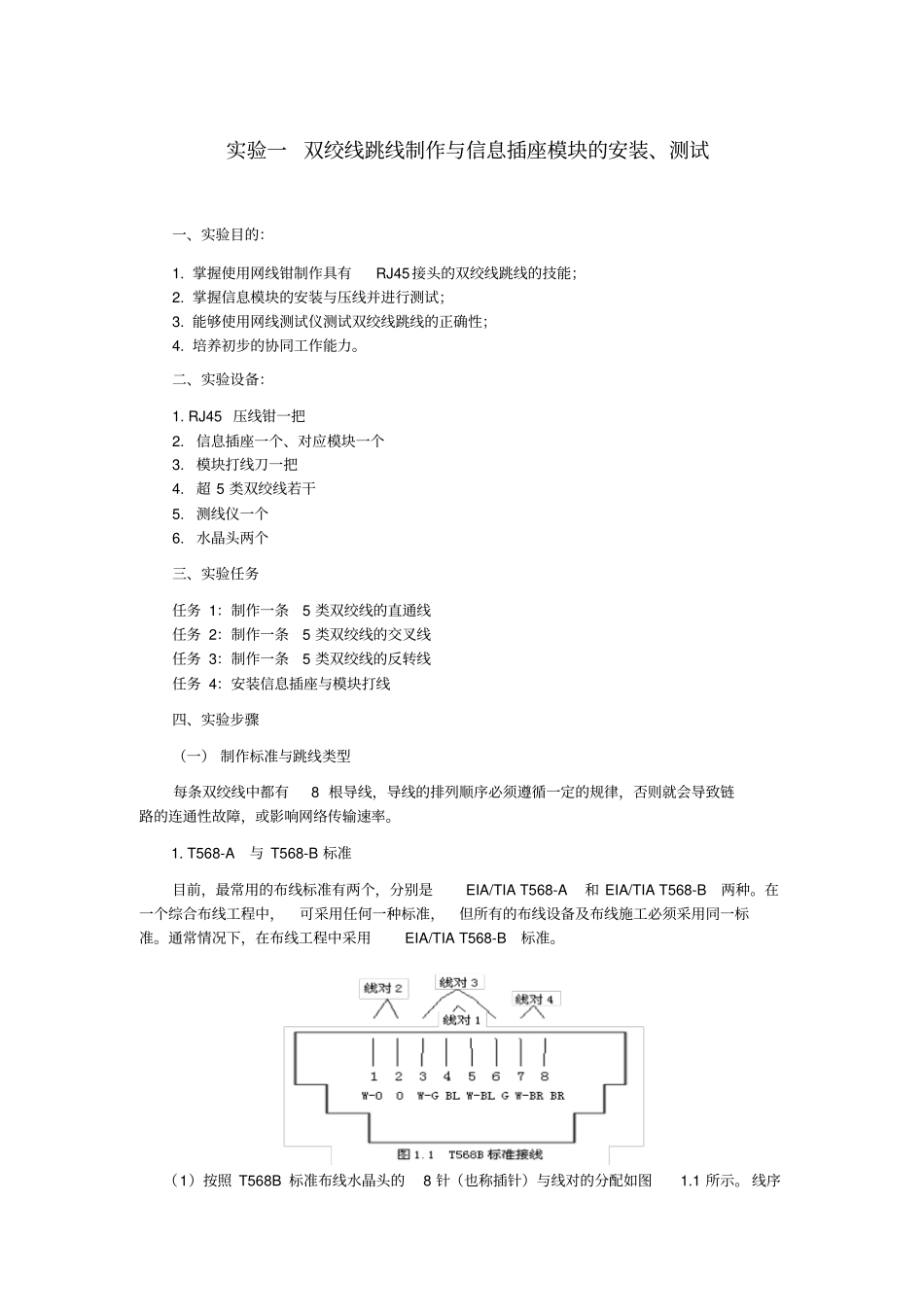

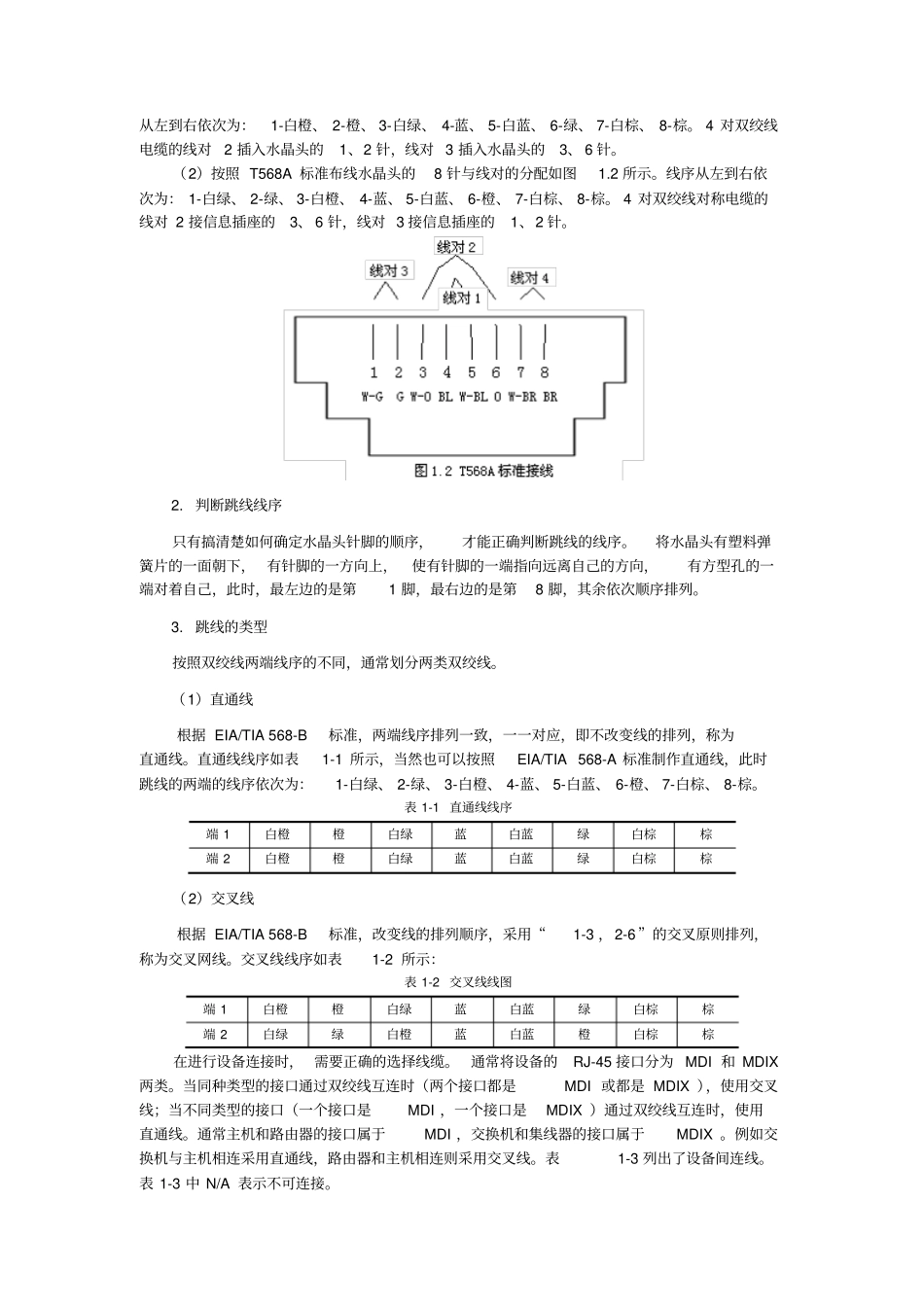

实验一双绞线跳线制作与信息插座模块的安装、测试一、实验目的:1. 掌握使用网线钳制作具有RJ45接头的双绞线跳线的技能;2. 掌握信息模块的安装与压线并进行测试;3. 能够使用网线测试仪测试双绞线跳线的正确性;4. 培养初步的协同工作能力。二、实验设备:1. RJ45 压线钳一把2. 信息插座一个、对应模块一个3. 模块打线刀一把4. 超 5 类双绞线若干5. 测线仪一个6. 水晶头两个三、实验任务任务 1:制作一条5 类双绞线的直通线任务 2:制作一条5 类双绞线的交叉线任务 3:制作一条5 类双绞线的反转线任务 4:安装信息插座与模块打线四、实验步骤(一) 制作标准与跳线类型每条双绞线中都有8 根导线,导线的排列顺序必须遵循一定的规律,否则就会导致链路的连通性故障,或影响网络传输速率。1. T568-A与 T568-B 标准目前,最常用的布线标准有两个,分别是EIA/TIA T568-A和 EIA/TIA T568-B两种。在一个综合布线工程中,可采用任何一种标准,但所有的布线设备及布线施工必须采用同一标准。通常情况下,在布线工程中采用EIA/TIA T568-B标准。(1)按照 T568B 标准布线水晶头的8 针(也称插针)与线对的分配如图1.1 所示。 线序从左到右依次为:1-白橙、 2-橙、 3-白绿、 4-蓝、 5-白蓝、 6-绿、 7-白棕、 8-棕。 4 对双绞线电缆的线对2 插入水晶头的1、2 针,线对 3 插入水晶头的3、 6 针。(2)按照 T568A 标准布线水晶头的8 针与线对的分配如图1.2 所示。线序从左到右依次为: 1-白绿、 2-绿、 3-白橙、 4-蓝、 5-白蓝、 6-橙、 7-白棕、 8-棕。 4 对双绞线对称电缆的线对 2 接信息插座的3、 6 针,线对 3 接信息插座的1、2 针。2. 判断跳线线序只有搞清楚如何确定水晶头针脚的顺序,才能正确判断跳线的线序。将水晶头有塑料弹簧片的一面朝下, 有针脚的一方向上,使有针脚的一端指向远离自己的方向,有方型孔的一端对着自己,此时,最左边的是第1 脚,最右边的是第8 脚,其余依次顺序排列。3. 跳线的类型按照双绞线两端线序的不同,通常划分两类双绞线。(1)直通线根据 EIA/TIA 568-B 标准,两端线序排列一致,一一对应,即不改变线的排列,称为直通线。直通线线序如表1-1 所示,当然也可以按照EIA/TIA 568-A 标准制作直通线,此时跳线的两端的线序依次为:1-白绿、 2-绿、 3-白橙、 4-蓝、 5-白蓝、 6-橙、 7-白棕、 8-棕。表 1-1 直通线线序端 1 白...
