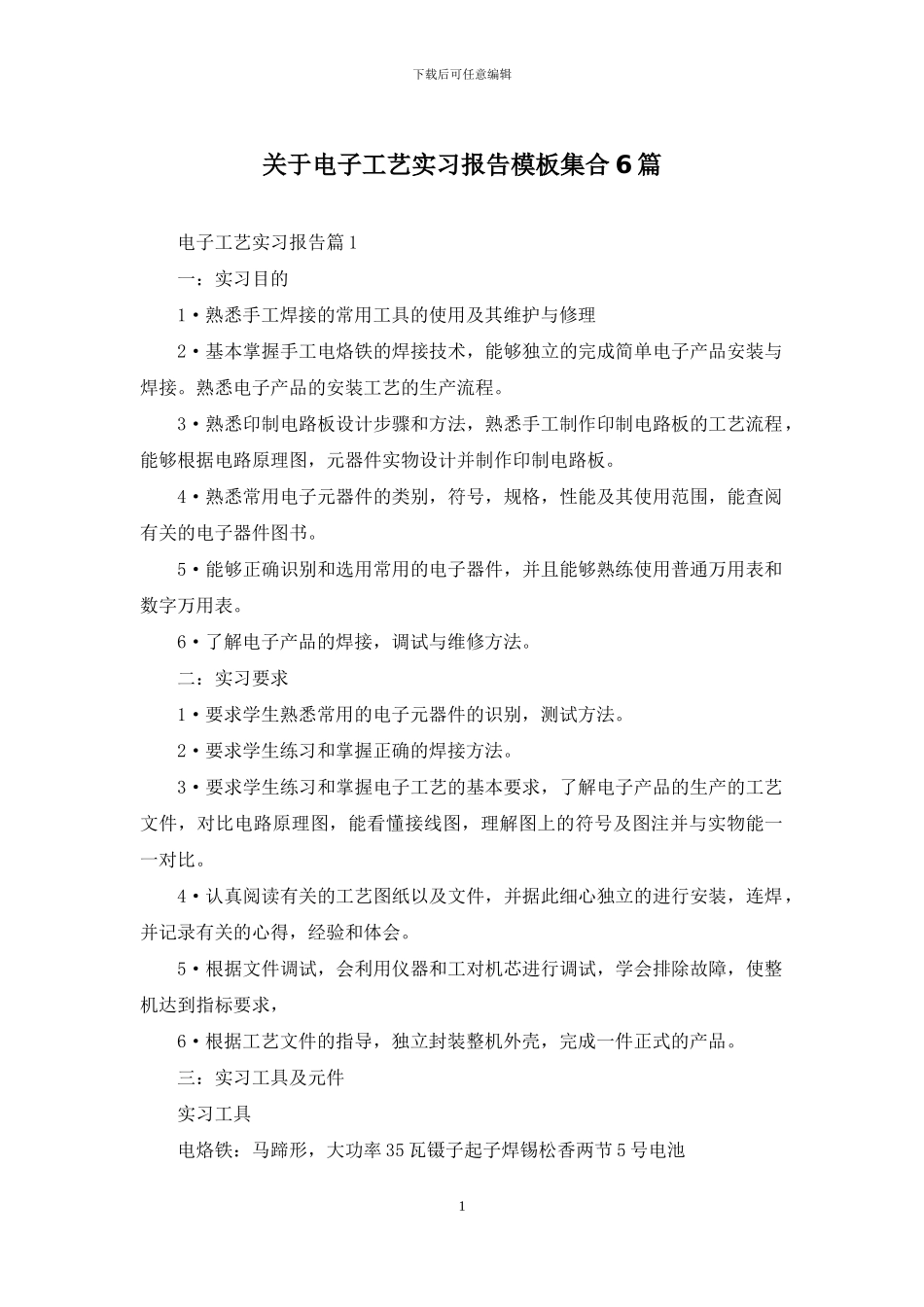

下载后可任意编辑关于电子工艺实习报告模板集合 6 篇 电子工艺实习报告篇 1 一：实习目的 1·熟悉手工焊接的常用工具的使用及其维护与修理 2·基本掌握手工电烙铁的焊接技术，能够独立的完成简单电子产品安装与焊接。熟悉电子产品的安装工艺的生产流程。 3·熟悉印制电路板设计步骤和方法，熟悉手工制作印制电路板的工艺流程，能够根据电路原理图，元器件实物设计并制作印制电路板。 4·熟悉常用电子元器件的类别，符号，规格，性能及其使用范围，能查阅有关的电子器件图书。 5·能够正确识别和选用常用的电子器件，并且能够熟练使用普通万用表和数字万用表。 6·了解电子产品的焊接，调试与维修方法。 二：实习要求 1·要求学生熟悉常用的电子元器件的识别，测试方法。 2·要求学生练习和掌握正确的焊接方法。 3·要求学生练习和掌握电子工艺的基本要求，了解电子产品的生产的工艺文件，对比电路原理图，能看懂接线图，理解图上的符号及图注并与实物能一一对比。 4·认真阅读有关的工艺图纸以及文件，并据此细心独立的进行安装，连焊，并记录有关的心得，经验和体会。 5·根据文件调试，会利用仪器和工对机芯进行调试，学会排除故障，使整机达到指标要求， 6·根据工艺文件的指导，独立封装整机外壳，完成一件正式的产品。 三：实习工具及元件 实习工具 电烙铁：马蹄形，大功率 35 瓦镊子起子焊锡松香两节 5 号电池 1下载后可任意编辑 元件 电阻：各色电阻共 11 个 电阻的识别和检测：电阻在电路中用“r”加数字表示，如：r1 表示编号为 1 的电阻。电阻在电路中的主要作用为分流、限流、分压、偏置等。电阻的参数标注方法有 3 种，即直标法、色标法和数标法。a、数标法主要用于贴片等小体积的电路，如：472 表示 47×100ω(即 4.7k);104 则表示 100kb、色环标注法使用最多，现举例如下：四色环电阻五色环电阻(精密电阻)2、电阻的色标位置和倍率关系如下表所示：颜色有效数字倍率允许偏差(%)银色/x0.01±10 金色/x0.1±5 黑色 0+0/棕色 1x10±1 红色 2x100±2 橙色 3x1000/黄色 4x10000/绿色 5xxxxx±0.5 蓝色 6xxxxx±0.2 紫色 7xxxxx±0.1 灰色 8xxxxx/白色 9xxxxx/ 电容：瓷片电容 1p:1 个 2p:2 个 5p:2 个 15p:1 个 30p:2 个 47p：1 个 120p:1个 102:2 个 103:4 个 223：1 个 473：1 个 104：6 个 电解电容：4·7uf：2 个 10uf：3 个 47uf：1 个 22...
