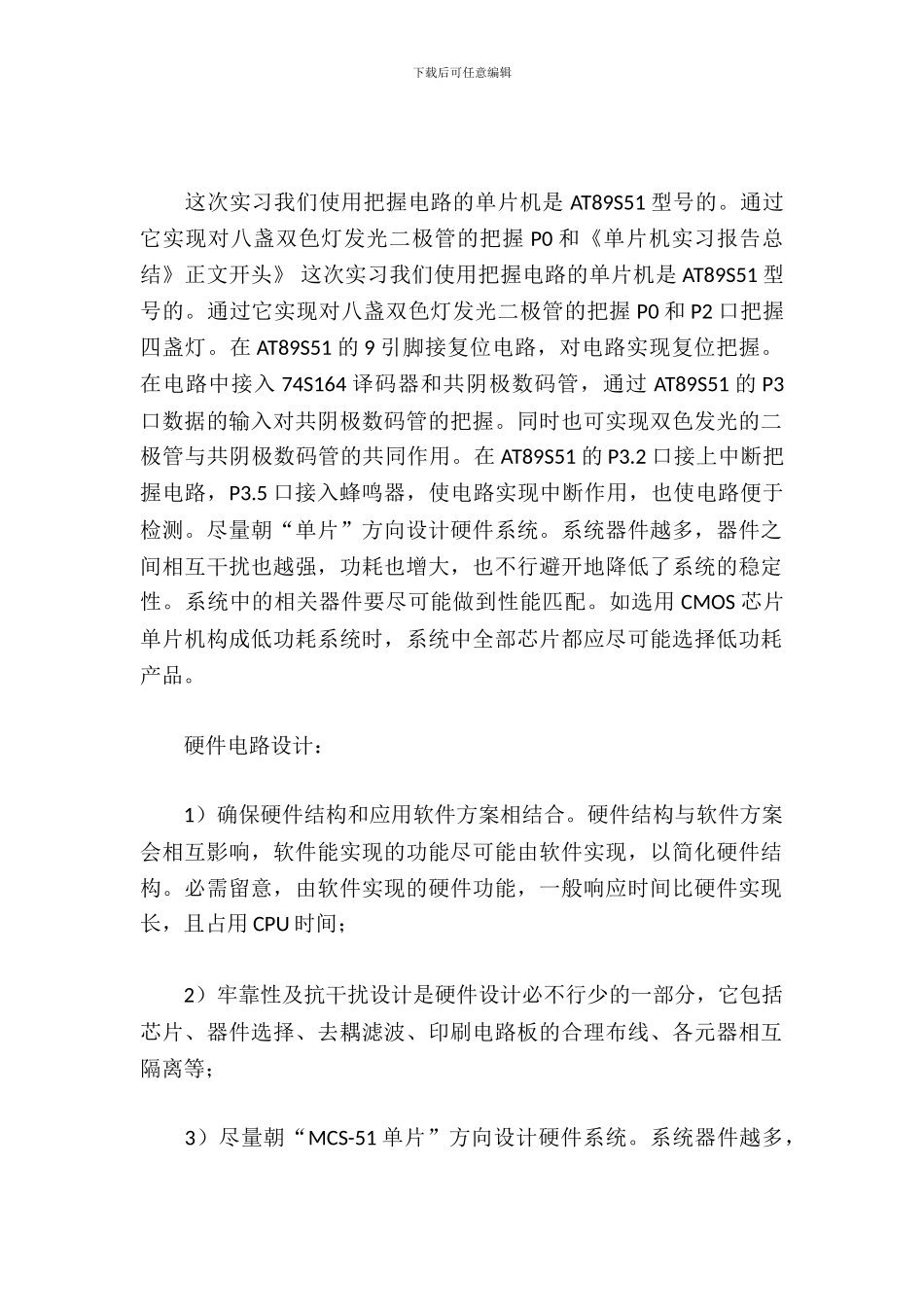

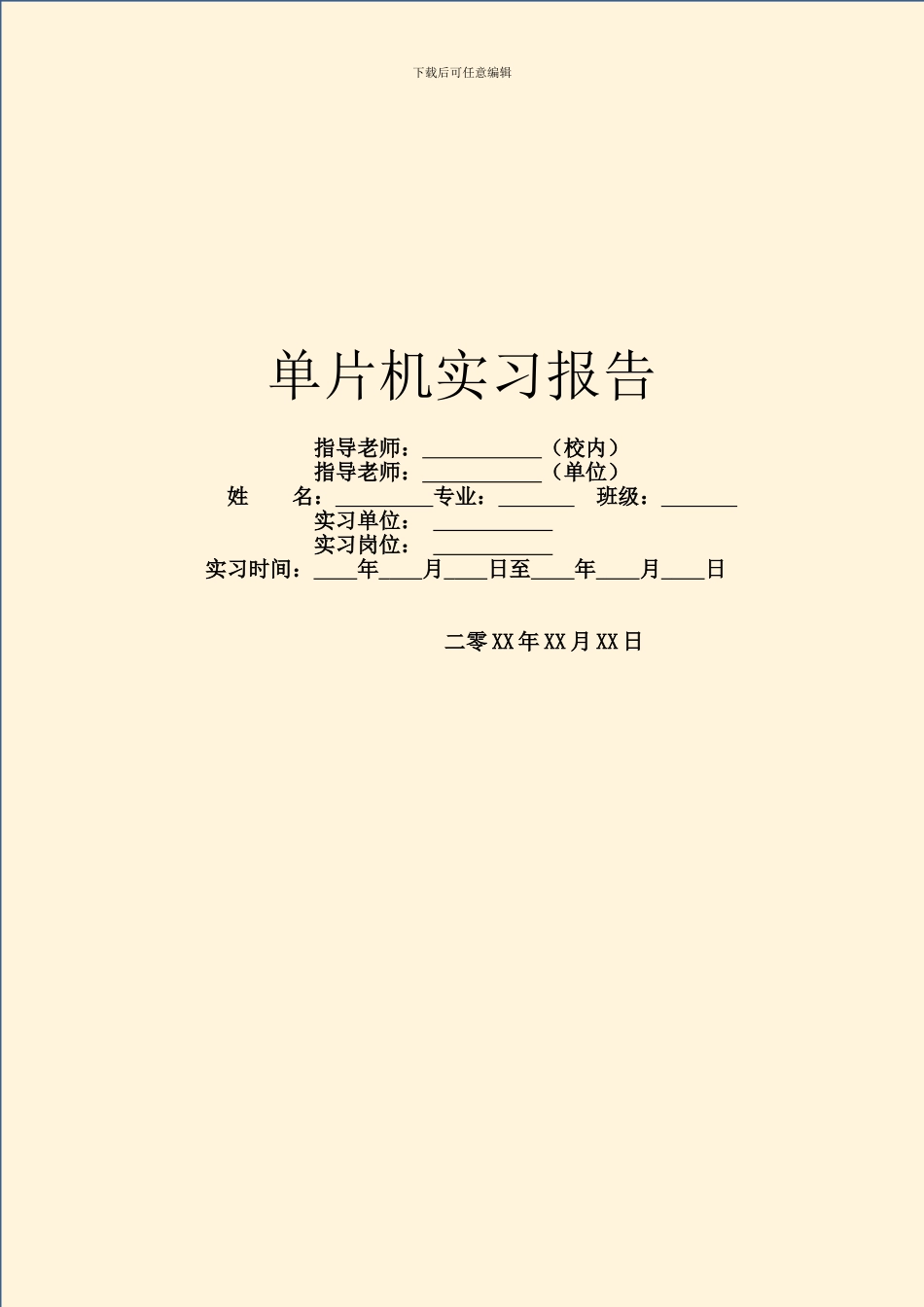

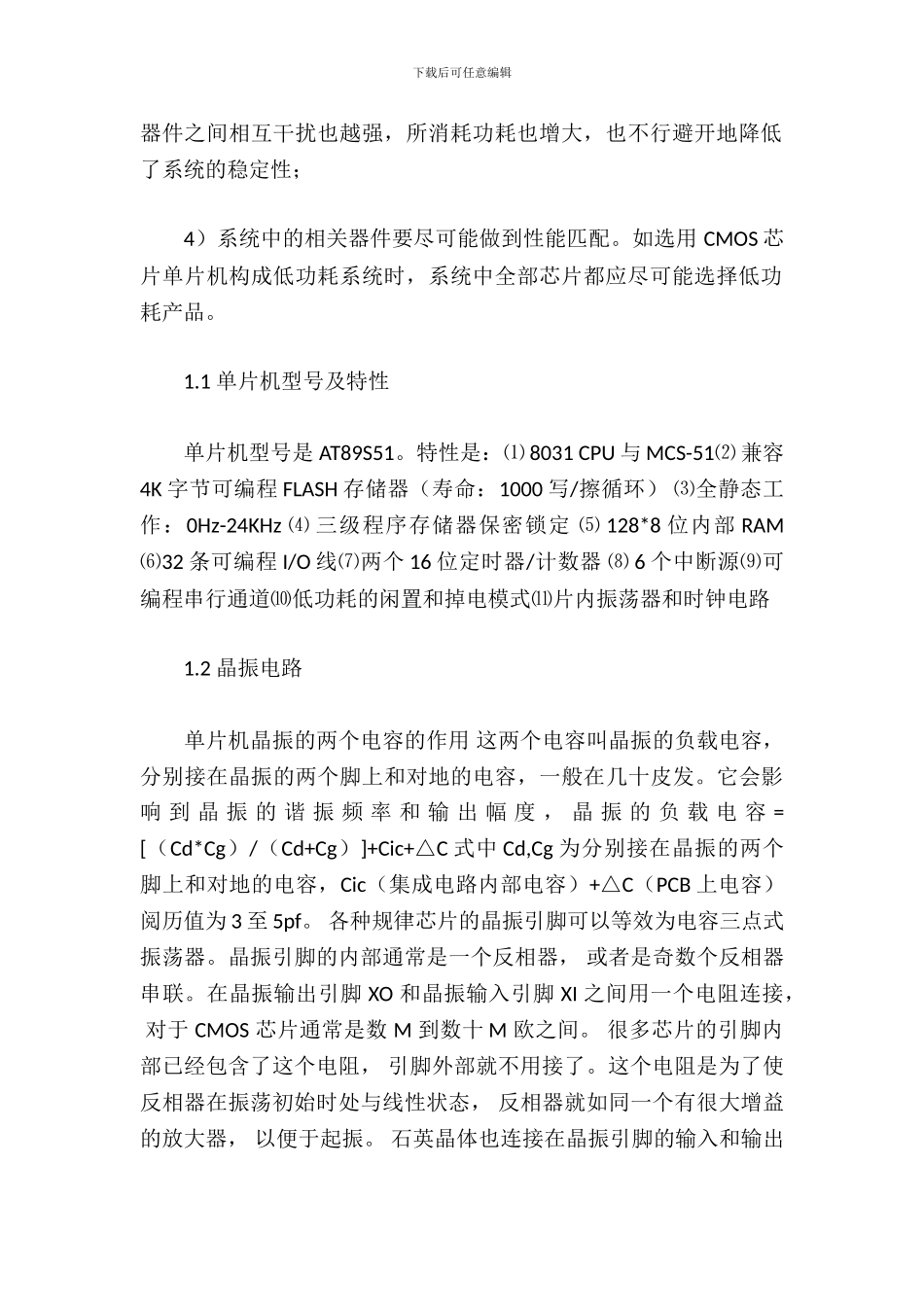

下载后可任意编辑单片机实习报告 指导老师： （校内） 指导老师： （单位）姓 名： 专业： 班级： 实习单位： 实习岗位： 实习时间： 年 月 日至 年 月 日 二零 XX 年 XX 月 XX 日下载后可任意编辑 这次实习我们使用把握电路的单片机是 AT89S51 型号的。通过它实现对八盏双色灯发光二极管的把握 P0 和《单片机实习报告总结》正文开头》 这次实习我们使用把握电路的单片机是 AT89S51 型号的。通过它实现对八盏双色灯发光二极管的把握 P0 和 P2 口把握四盏灯。在 AT89S51 的 9 引脚接复位电路，对电路实现复位把握。在电路中接入 74S164 译码器和共阴极数码管，通过 AT89S51 的 P3口数据的输入对共阴极数码管的把握。同时也可实现双色发光的二极管与共阴极数码管的共同作用。在 AT89S51 的 P3.2 口接上中断把握电路，P3.5 口接入蜂鸣器，使电路实现中断作用，也使电路便于检测。尽量朝“单片”方向设计硬件系统。系统器件越多，器件之间相互干扰也越强，功耗也增大，也不行避开地降低了系统的稳定性。系统中的相关器件要尽可能做到性能匹配。如选用 CMOS 芯片单片机构成低功耗系统时，系统中全部芯片都应尽可能选择低功耗产品。 硬件电路设计： 1）确保硬件结构和应用软件方案相结合。硬件结构与软件方案会相互影响，软件能实现的功能尽可能由软件实现，以简化硬件结构。必需留意，由软件实现的硬件功能，一般响应时间比硬件实现长，且占用 CPU 时间； 2）牢靠性及抗干扰设计是硬件设计必不行少的一部分，它包括芯片、器件选择、去耦滤波、印刷电路板的合理布线、各元器相互隔离等； 3）尽量朝“MCS-51 单片”方向设计硬件系统。系统器件越多，下载后可任意编辑器件之间相互干扰也越强，所消耗功耗也增大，也不行避开地降低了系统的稳定性； 4）系统中的相关器件要尽可能做到性能匹配。如选用 CMOS 芯片单片机构成低功耗系统时，系统中全部芯片都应尽可能选择低功耗产品。 1.1 单片机型号及特性 单片机型号是 AT89S51。特性是：⑴ 8031 CPU 与 MCS-51⑵ 兼容 4K 字节可编程 FLASH 存储器（寿命：1000 写/擦循环） ⑶全静态工作：0Hz-24KHz ⑷ 三级程序存储器保密锁定 ⑸ 128*8 位内部 RAM ⑹32 条可编程 I/O 线⑺两个 16 位定时器/计数器 ⑻ 6 个中断源⑼可编程串行通道⑽低功耗的闲置和掉电模式⑾片内振荡器和时钟电路 1.2 晶振电路 单片机晶振的两...
