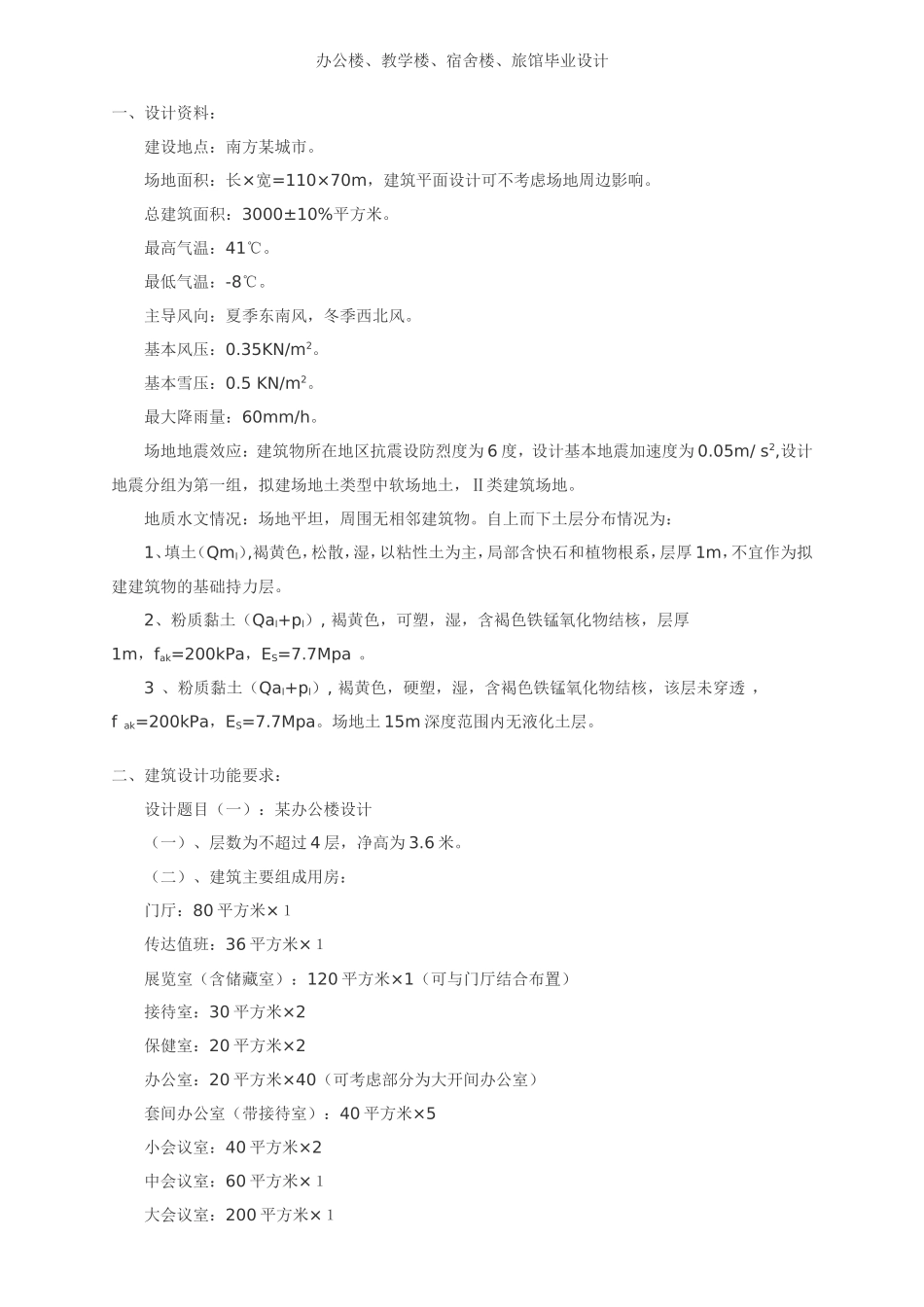

四层办公楼教学楼宿舍楼毕业设计_第1页
1/7

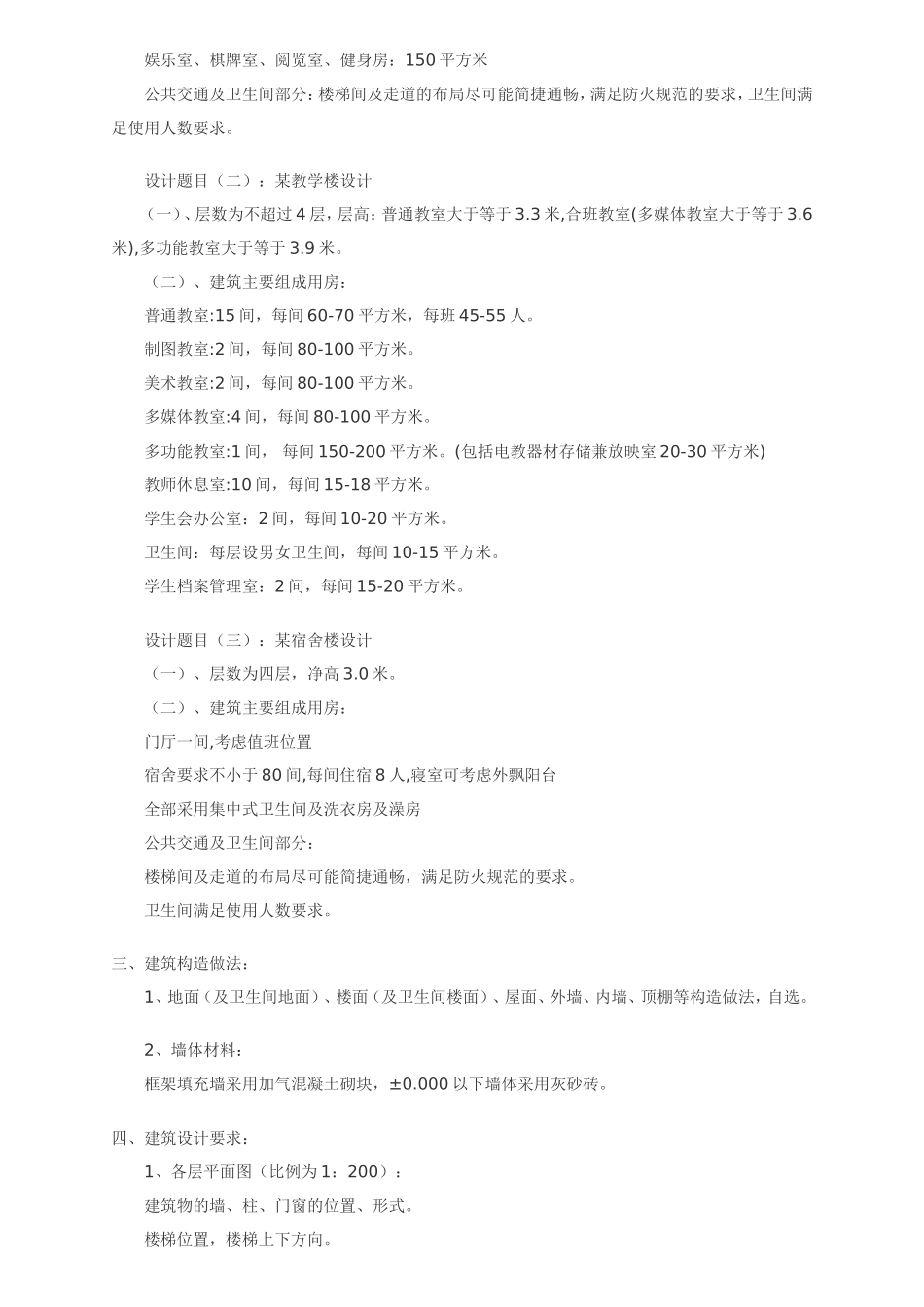

四层办公楼教学楼宿舍楼毕业设计_第2页
2/7

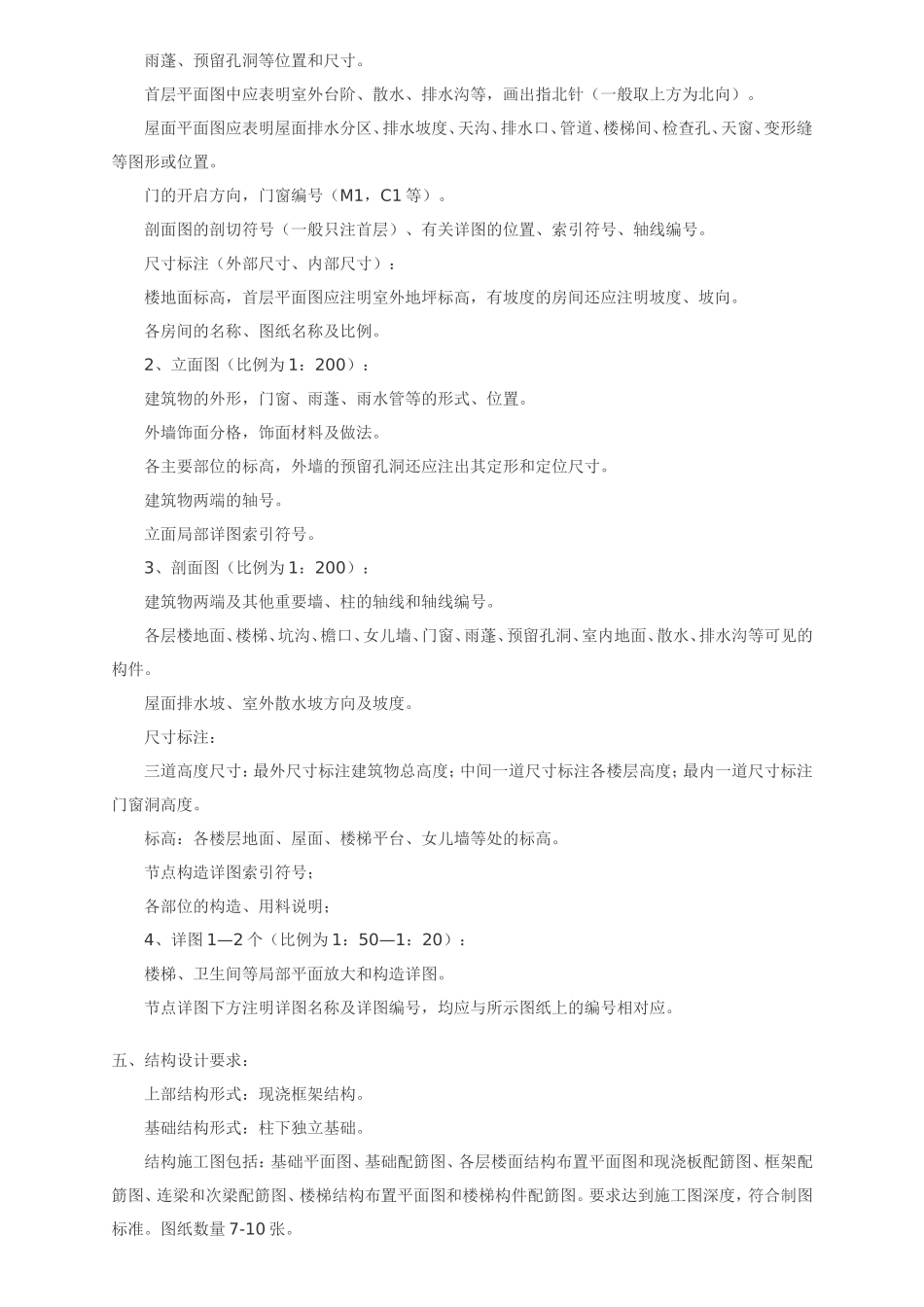

四层办公楼教学楼宿舍楼毕业设计_第3页
3/7
办公楼、教学楼、宿舍楼、旅馆毕业设计一、设计资料:建设地点:南方某城市。场地面积:长×宽=110×70m,建筑平面设计可不考虑场地周边影响。总建筑面积:3000±10%平方米。最高气温:41℃。最低气温:-8℃。主导风向:夏季东南风,冬季西北风。基本风压:0.35KN/m2。基本雪压:0.5KN/m2。最大降雨量:60mm/h。场地地震效应:建筑物所在地区抗震设防烈度为6度,设计基本地震加速度为0.05m/s2,设计地震分组为第一组,拟建场地土类型中软场地土,Ⅱ类建筑场地。地质水文情况:场地平坦,周围无相邻建筑物。自上而下土层分布情况为:1、填土(Qml),褐黄色,松散,湿,以粘性土为主,局部含快石和植物根系,层厚1m,不宜作为拟建建筑物的基础持力层。2、粉质黏土(Qal+pl),褐黄色,可塑,湿,含褐色铁锰氧化物结核,层厚1m,fak=200kPa,ES=7.7Mpa。3、粉质黏土(Qal+pl),褐黄色,硬塑,湿,含褐色铁锰氧化物结核,该层未穿透,fak=200kPa,ES=7.7Mpa。场地土15m深度范围内无液化土层。二、建筑设计功能要求:设计题目(一):某办公楼设计(一)、层数为不超过4层,净高为3.6米。(二)、建筑主要组成用房:门厅:80平方米×1传达值班:36平方米×1展览室(含储藏室):120平方米×1(可与门厅结合布置)接待室:30平方米×2保健室:20平方米×2办公室:20平方米×40(可考虑部分为大开间办公室)套间办公室(带接待室):40平方米×5小会议室:40平方米×2中会议室:60平方米×1大会议室:200平方米×1娱乐室、棋牌室、阅览室、健身房:150平方米公共交通及卫生间部分:楼梯间及走道的布局尽可能简捷通畅,满足防火规范的要求,卫生间满足使用人数要求。设计题目(二):某教学楼设计(一)、层数为不超过4层,层高:普通教室大于等于3.3米,合班教室(多媒体教室大于等于3.6米),多功能教室大于等于3.9米。(二)、建筑主要组成用房:普通教室:15间,每间60-70平方米,每班45-55人。制图教室:2间,每间80-100平方米。美术教室:2间,每间80-100平方米。多媒体教室:4间,每间80-100平方米。多功能教室:1间,每间150-200平方米。(包括电教器材存储兼放映室20-30平方米)教师休息室:10间,每间15-18平方米。学生会办公室:2间,每间10-20平方米。卫生间:每层设男女卫生间,每间10-15平方米。学生档案管理室:2间,每间15-20平方米。设计题目(三):某宿舍楼设计(一)、层数为四层,净高3.0米。(二)、建筑主要组成用房:门厅一间,考虑值班位置宿舍要求不小于80间,每间住宿8人,寝室可考虑外飘阳台全部采用集中式卫生间及洗衣房及澡房公共交通及卫生间部分:楼梯间及走道的布局尽可能简捷通畅,满足防火规范的要求。卫生间满足使用人数要求。三、建筑构造做法:1、地面(及卫生间地面)、楼面(及卫生间楼面)、屋面、外墙、内墙、顶棚等构造做法,自选。2、墙体材料:框架填充墙采用加气混凝土砌块,±0.000以下墙体采用灰砂砖。四、建筑设计要求:1、各层平面图(比例为1:200):建筑物的墙、柱、门窗的位置、形式。楼梯位置,楼梯上下方向。雨蓬、预留孔洞等位置和尺寸。首层平面图中应表明室外台阶、散水、排水沟等,画出指北针(一般取上方为北向)。屋面平面图应表明屋面排水分区、排水坡度、天沟、排水口、管道、楼梯间、检查孔、天窗、变形缝等图形或位置。门的开启方向,门窗编号(M1,C1等)。剖面图的剖切符号(一般只注首层)、有关详图的位置、索引符号、轴线编号。尺寸标注(外部尺寸、内部尺寸):楼地面标高,首层平面图应注明室外地坪标高,有坡度的房间还应注明坡度、坡向。各房间的名称、图纸名称及比例。2、立面图(比例为1:200):建筑物的外形,门窗、雨蓬、雨水管等的形式、位置。外墙饰面分格,饰面材料及做法。各主要部位的标高,外墙的预留孔洞还应注出其定形和定位尺寸。建筑物两端的轴号。立面局部详图索引符号。3、剖面图(比例为1:200):建筑物两端及其他重要墙、柱的轴线和轴线编号。各层楼地面、楼梯、坑沟、檐口、女儿墙、门窗、雨蓬、预留孔洞、室内地面、散水、排水沟等可见的构件。屋面排水坡、室外散水坡方向及坡度。尺寸标注:三道高度...
