四层电梯PLC控制系统设计VIP免费

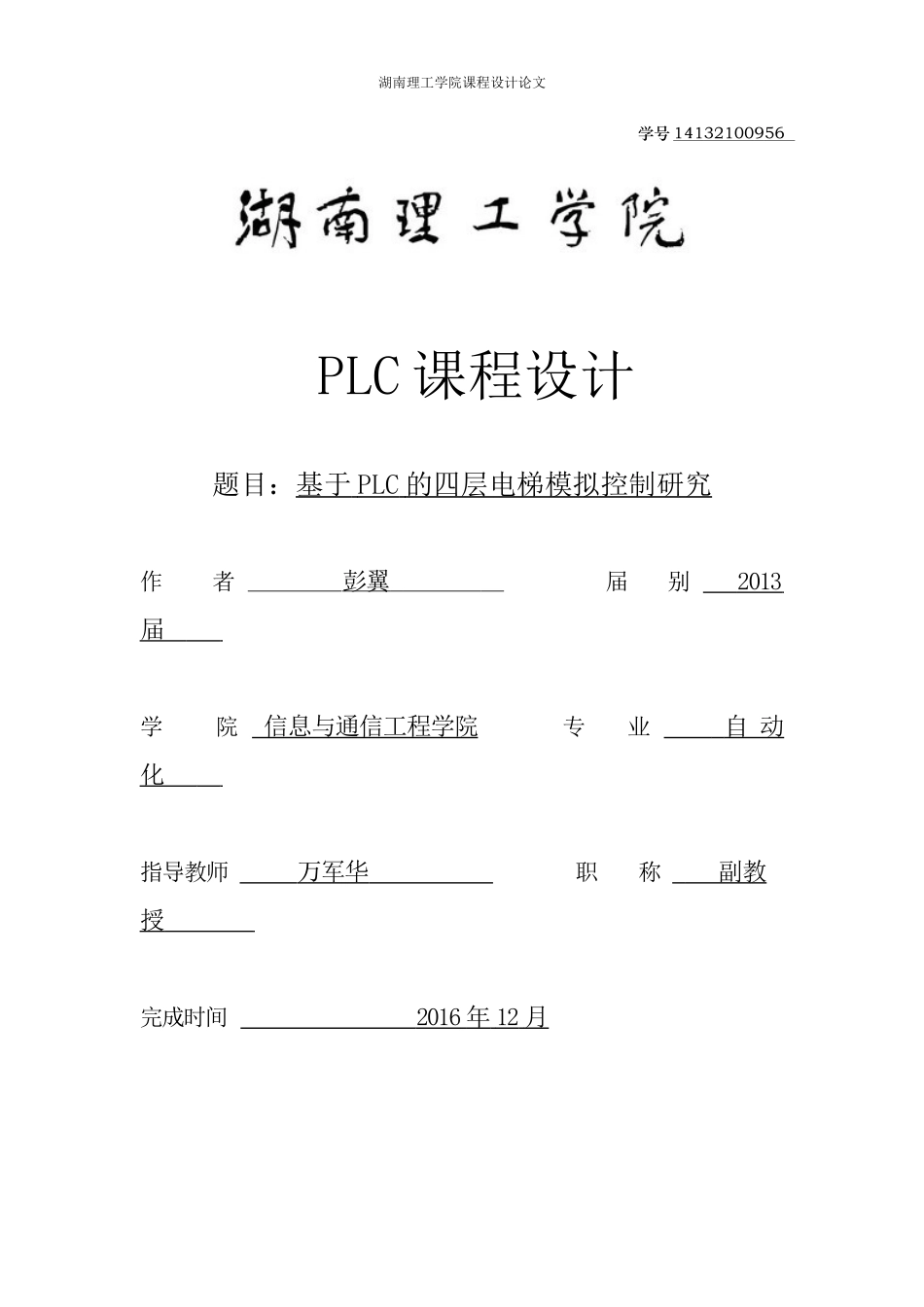

四层电梯PLC控制系统设计_第1页
1/36

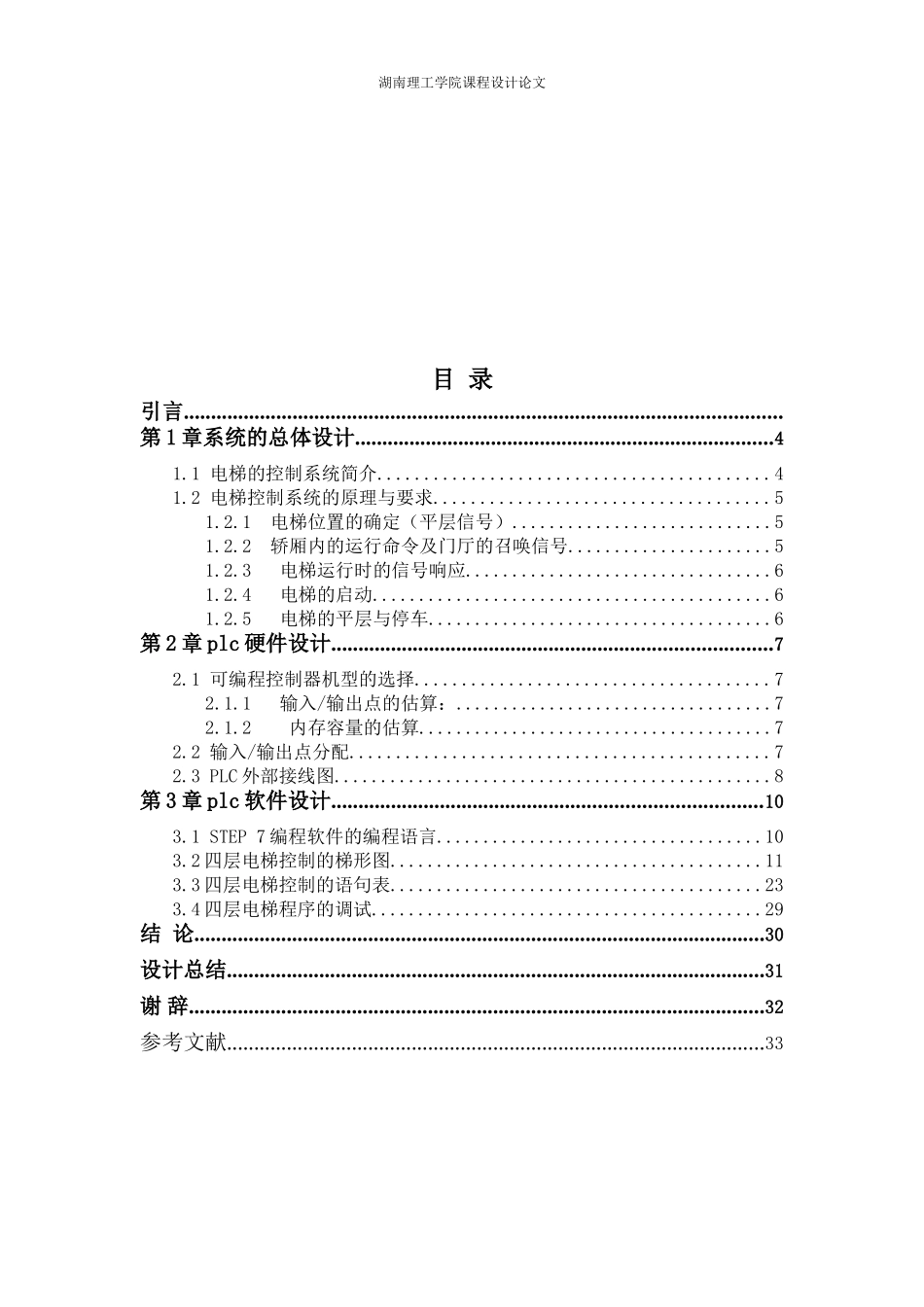

四层电梯PLC控制系统设计_第2页
2/36
四层电梯PLC控制系统设计_第3页
3/36
湖南理工学院课程设计论文学号14132100956PLC课程设计题目:基于PLC的四层电梯模拟控制研究作者彭翼届别2013届学院信息与通信工程学院专业自动化指导教师万军华职称副教授完成时间2016年12月湖南理工学院课程设计论文目录引言..............................................................................................................第1章系统的总体设计.............................................................................41.1电梯的控制系统简介..........................................41.2电梯控制系统的原理与要求....................................51.2.1电梯位置的确定(平层信号)............................51.2.2轿厢内的运行命令及门厅的召唤信号......................51.2.3电梯运行时的信号响应.................................61.2.4电梯的启动...........................................61.2.5电梯的平层与停车.....................................6第2章plc硬件设计.................................................................................72.1可编程控制器机型的选择......................................72.1.1输入/输出点的估算:..................................72.1.2内存容量的估算......................................72.2输入/输出点分配.............................................72.3PLC外部接线图...............................................8第3章plc软件设计...............................................................................103.1STEP7编程软件的编程语言...................................103.2四层电梯控制的梯形图........................................113.3四层电梯控制的语句表........................................233.4四层电梯程序的调试..........................................29结论.........................................................................................................30设计总结...................................................................................................31谢辞..........................................................................................................32参考文献...................................................................................................33湖南理工学院课程设计论文引言1.控制要求1)采用PLC构成四层简易电梯电气控制系统。电梯的上、下行由一台电动机拖动,电动机正转为电梯上升,反转为下降。一层有上升呼叫按钮SB11和指示灯H11,二层有上升呼叫按钮SB21和指示灯H21以及下降呼叫按钮SB22和指示灯H22,三层有上升呼叫按钮SB31和指示灯H31以及下降呼叫按钮SB32和指示灯H32,四层有下降呼叫按钮SB41和指示灯H41。一至四层有到位行程开钮SB5和SB6,电梯开门和关门分别通过电磁铁YA1和YA2控制,关门到位由行程开关ST5检测。此外还有电梯载重超限检测压力继电器KP以及故障报警电铃HA。控制信号说明如表1-1所示。表1-1四层电梯控制信号说明输入输出文字符号说明文字符号说明SB1电梯内一层按钮H1电梯内一层按钮指示灯SB2电梯内二层按钮H2电梯内二层按钮指示灯SB3电梯内三层按钮H3电梯内三层按钮指示灯SB4电梯内四层按钮H4电梯内四层按钮指示灯SB11一层上升呼叫按钮H11一层上升呼叫按钮指示灯SB21二层上升呼叫按钮H21二层上升呼叫按钮指示灯SB22二层下降呼叫按钮H22二层下降呼叫按钮指示灯SB31三层上升呼叫按钮H31三层上升呼叫按钮指示灯SB32三层下降呼叫按钮H32三层下降呼叫按钮指示灯SB41四层下降呼叫按钮H41四层下降呼叫按钮指示灯SB5电梯开门按钮KM1电动机正转接触器SB6电梯关门按钮KM2电动机反转接触器湖南理工学院课程设计论文SB7检修开关YA1电梯开门电磁铁ST1电梯一层到位限位开关YA2电梯关门电磁铁ST2电梯二层到位限位开关HA电梯故障报警电铃ST3电梯三层到位限位开关ST4电梯四层到位限位开关ST5电梯关门到位限位开关SP电...

1、当您付费下载文档后,您只拥有了使用权限,并不意味着购买了版权,文档只能用于自身使用,不得用于其他商业用途(如 [转卖]进行直接盈利或[编辑后售卖]进行间接盈利)。
2、本站所有内容均由合作方或网友上传,本站不对文档的完整性、权威性及其观点立场正确性做任何保证或承诺!文档内容仅供研究参考,付费前请自行鉴别。
3、如文档内容存在违规,或者侵犯商业秘密、侵犯著作权等,请点击“违规举报”。

碎片内容

四层电梯PLC控制系统设计
