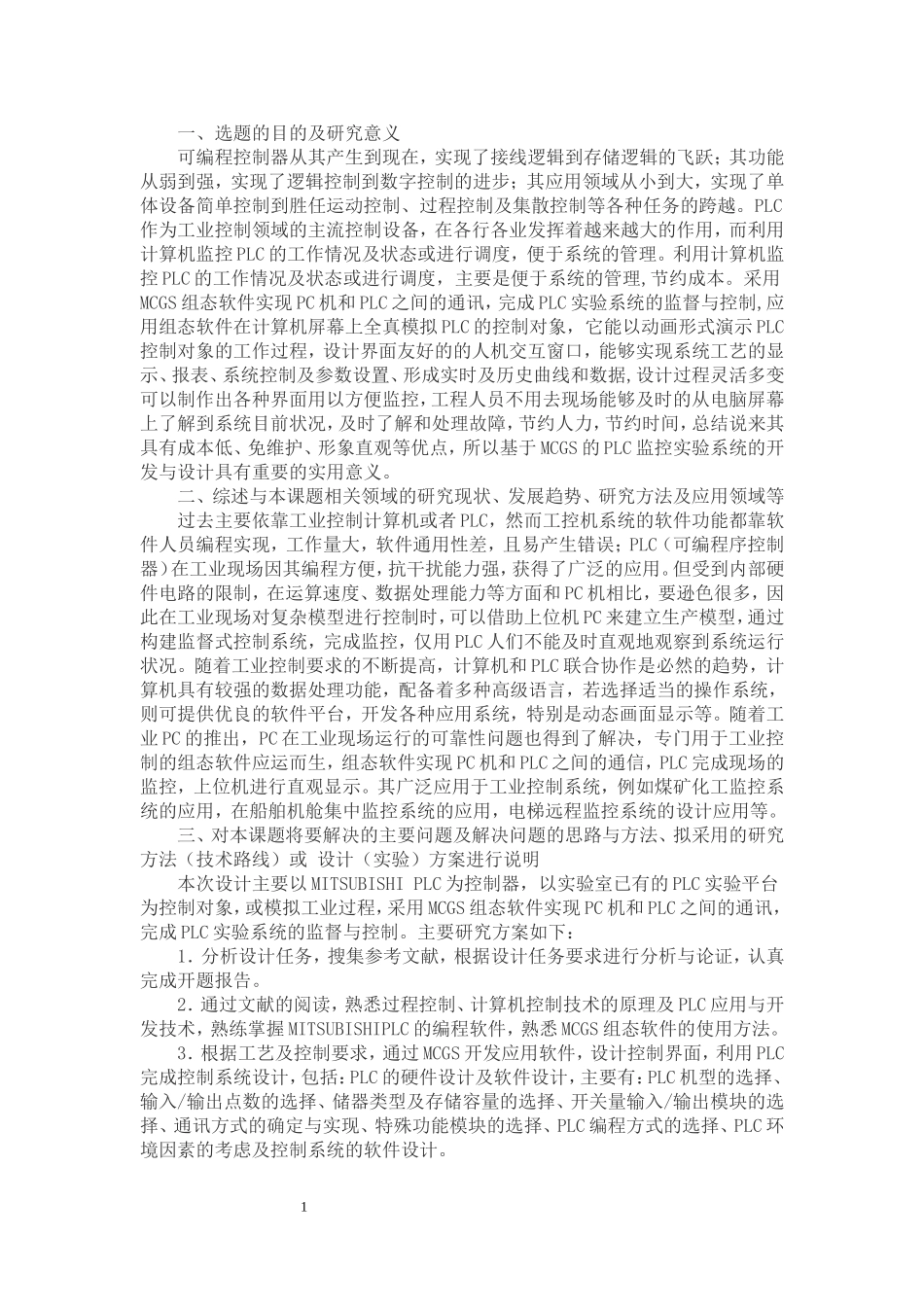

一、选题的目的及研究意义可编程控制器从其产生到现在，实现了接线逻辑到存储逻辑的飞跃；其功能从弱到强，实现了逻辑控制到数字控制的进步；其应用领域从小到大，实现了单体设备简单控制到胜任运动控制、过程控制及集散控制等各种任务的跨越。PLC作为工业控制领域的主流控制设备，在各行各业发挥着越来越大的作用，而利用计算机监控PLC的工作情况及状态或进行调度，便于系统的管理。利用计算机监控PLC的工作情况及状态或进行调度，主要是便于系统的管理,节约成本。采用MCGS组态软件实现PC机和PLC之间的通讯，完成PLC实验系统的监督与控制,应用组态软件在计算机屏幕上全真模拟PLC的控制对象，它能以动画形式演示PLC控制对象的工作过程，设计界面友好的的人机交互窗口，能够实现系统工艺的显示、报表、系统控制及参数设置、形成实时及历史曲线和数据,设计过程灵活多变可以制作出各种界面用以方便监控，工程人员不用去现场能够及时的从电脑屏幕上了解到系统目前状况，及时了解和处理故障，节约人力，节约时间，总结说来其具有成本低、免维护、形象直观等优点，所以基于MCGS的PLC监控实验系统的开发与设计具有重要的实用意义。二、综述与本课题相关领域的研究现状、发展趋势、研究方法及应用领域等过去主要依靠工业控制计算机或者PLC，然而工控机系统的软件功能都靠软件人员编程实现，工作量大，软件通用性差，且易产生错误；PLC（可编程序控制器）在工业现场因其编程方便，抗干扰能力强，获得了广泛的应用。但受到内部硬件电路的限制，在运算速度、数据处理能力等方面和PC机相比，要逊色很多，因此在工业现场对复杂模型进行控制时，可以借助上位机PC来建立生产模型，通过构建监督式控制系统，完成监控，仅用PLC人们不能及时直观地观察到系统运行状况。随着工业控制要求的不断提高，计算机和PLC联合协作是必然的趋势，计算机具有较强的数据处理功能，配备着多种高级语言，若选择适当的操作系统，则可提供优良的软件平台，开发各种应用系统，特别是动态画面显示等。随着工业PC的推出，PC在工业现场运行的可靠性问题也得到了解决，专门用于工业控制的组态软件应运而生，组态软件实现PC机和PLC之间的通信，PLC完成现场的监控，上位机进行直观显示。其广泛应用于工业控制系统，例如煤矿化工监控系统的应用，在船舶机舱集中监控系统的应用，电梯远程监控系统的设计应用等。三、对本课题将要解决的主要问题及解决问题的思路与方法、拟采用的研究方法（技术路线）或设计（实验）方案进行说明本次设计主要以MITSUBISHIPLC为控制器，以实验室已有的PLC实验平台为控制对象，或模拟工业过程，采用MCGS组态软件实现PC机和PLC之间的通讯，完成PLC实验系统的监督与控制。主要研究方案如下：1．分析设计任务，搜集参考文献，根据设计任务要求进行分析与论证，认真完成开题报告。2．通过文献的阅读，熟悉过程控制、计算机控制技术的原理及PLC应用与开发技术，熟练掌握MITSUBISHIPLC的编程软件，熟悉MCGS组态软件的使用方法。3．根据工艺及控制要求，通过MCGS开发应用软件，设计控制界面，利用PLC完成控制系统设计，包括：PLC的硬件设计及软件设计，主要有：PLC机型的选择、输入/输出点数的选择、储器类型及存储容量的选择、开关量输入/输出模块的选择、通讯方式的确定与实现、特殊功能模块的选择、PLC编程方式的选择、PLC环境因素的考虑及控制系统的软件设计。14．利用PLC编程软件进行系统设计、调试、下装及诊断，用MCGS软件作为上位机监控组态软件，设计界面友好的的人机交互窗口，能够实现系统工艺的显示报表、系统控制及参数设置、形成实时及历史曲线和数据。5．系统调试与安装。6．总结设计过程，完成毕业设计。解决这些问题的主要方法可以采用先仿真后实际应用的方法，这样试验成本低，高效化。通过组态软件与PLC链接与通信，通过组态软件仿真系统，进行PLC程序的修改与完善，逐步达到要求的合格水平，再进行实际试验，这样成功效率高成本低。PLC的通讯方式有两种，串行通信和并口的通讯，并口多用于PLC之间的通讯，PLC与计算机的通信通常是远距离通信，只要少数的数据线，故采用串行通信串行其...
