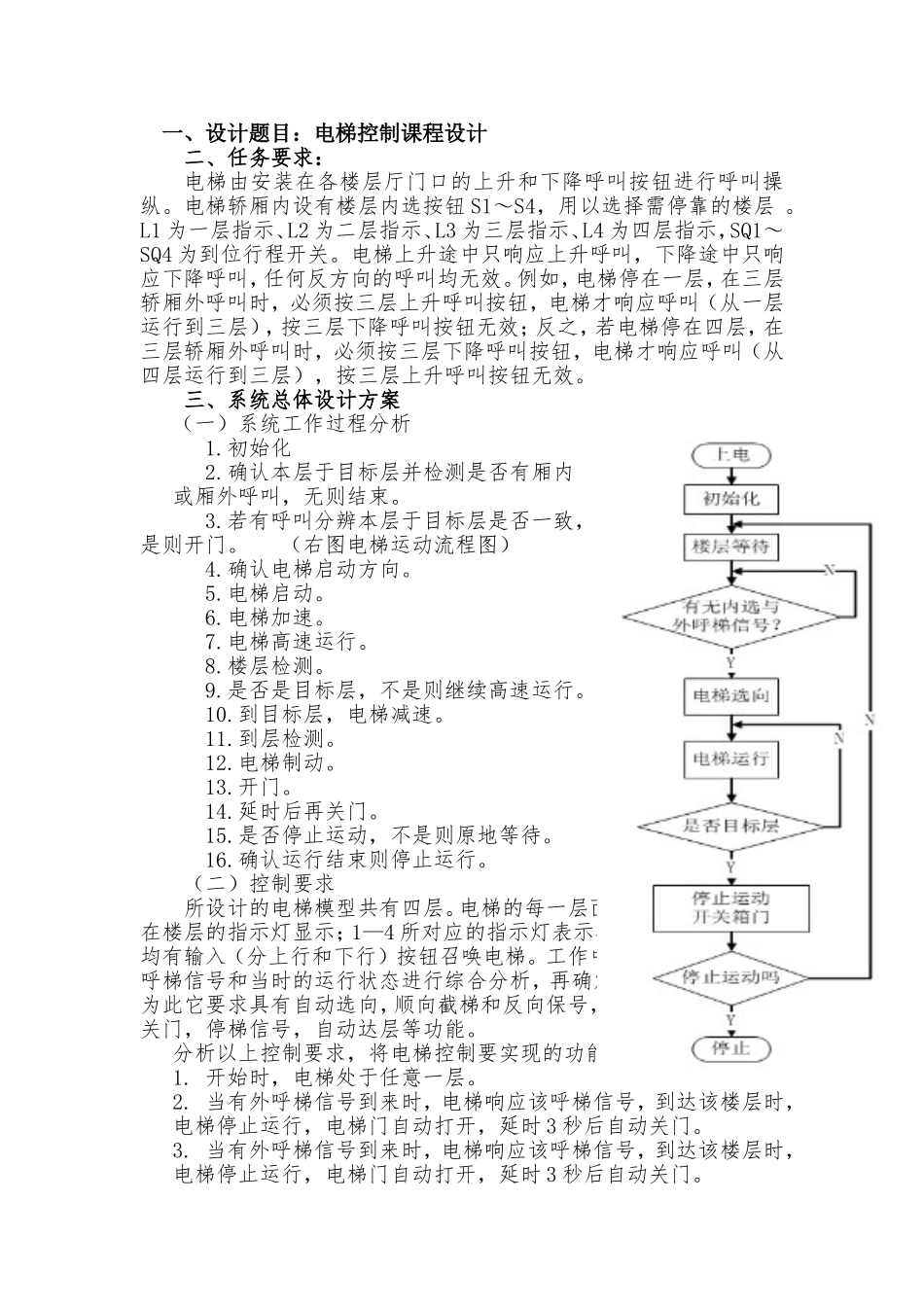

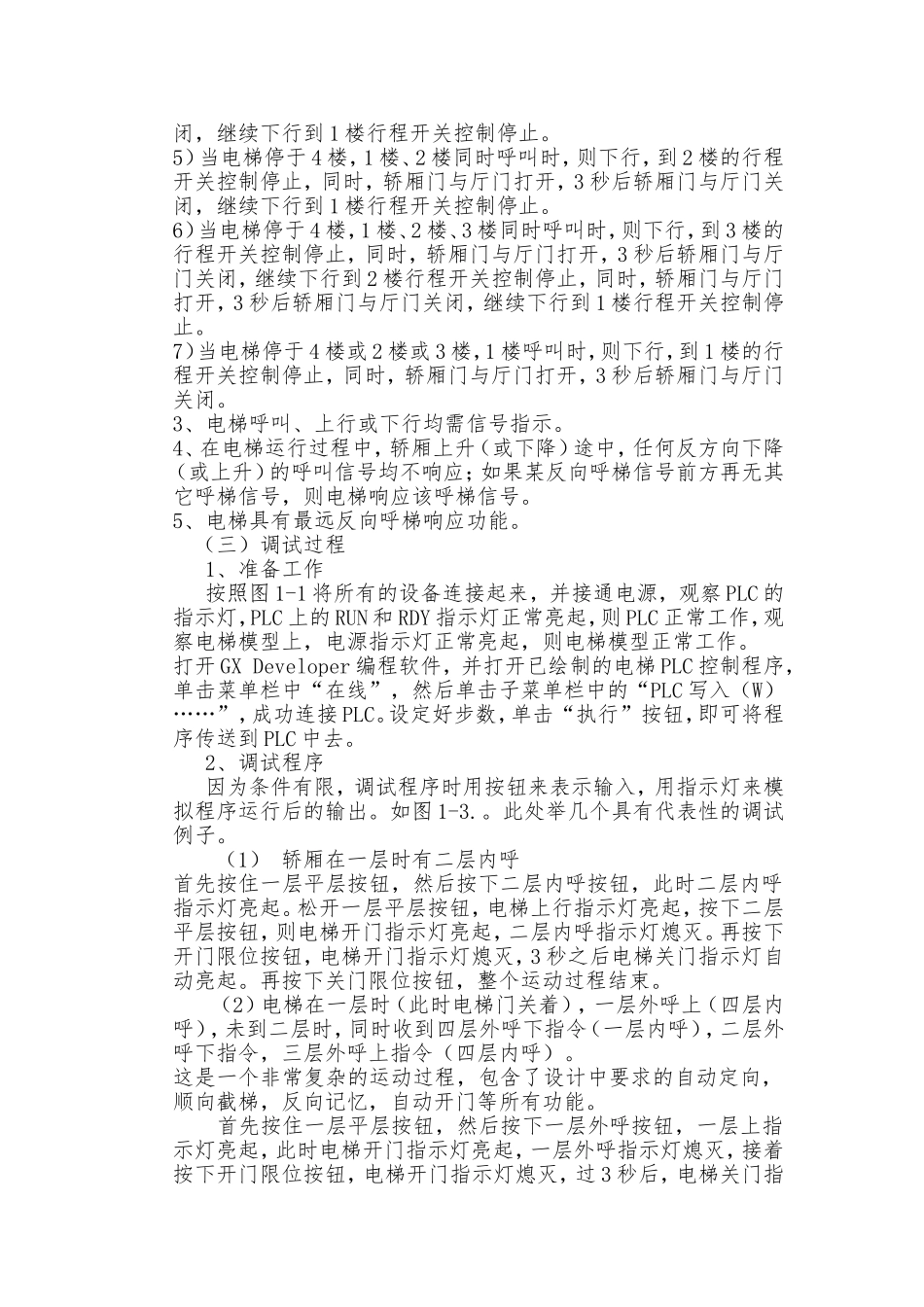

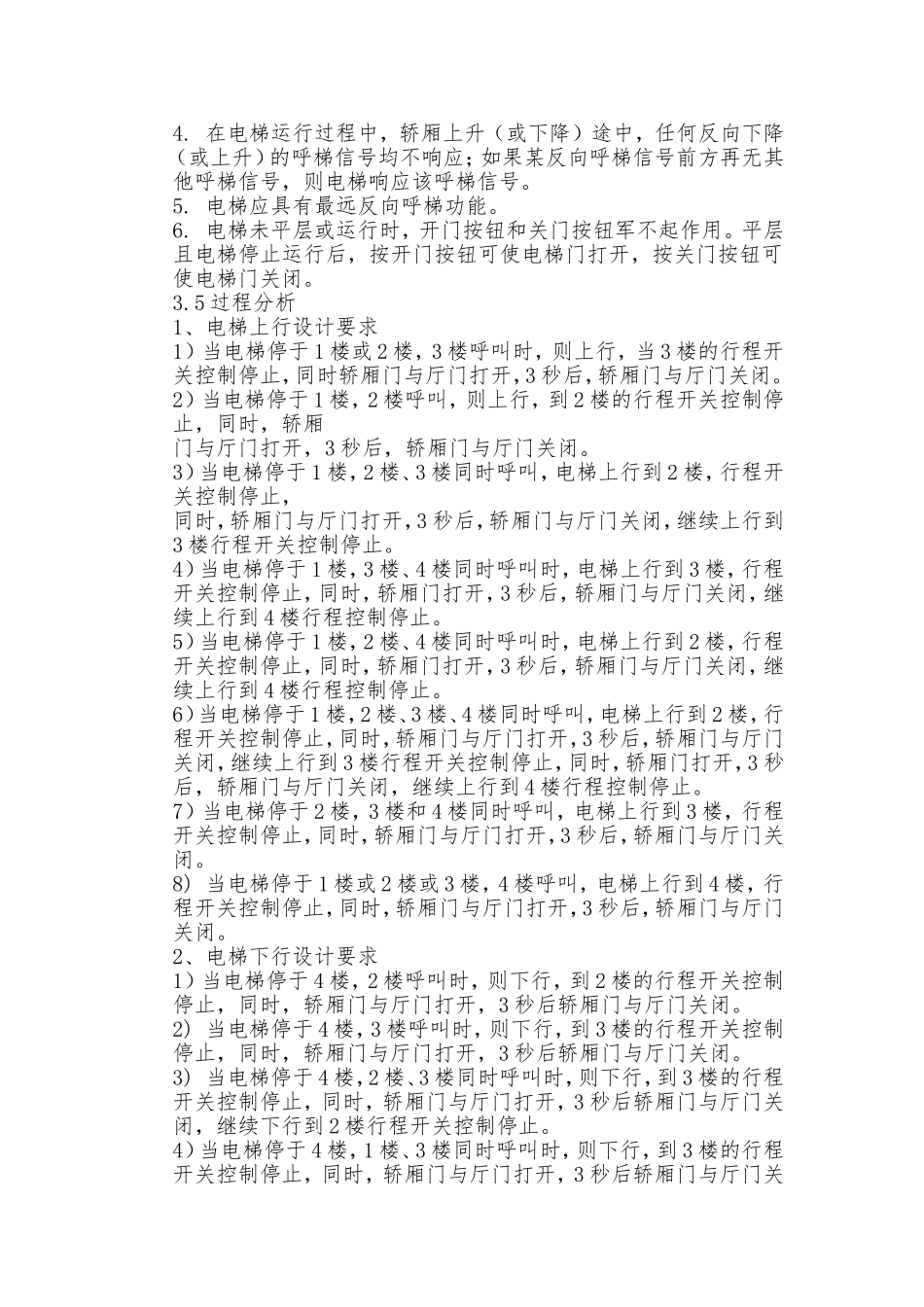

一、设计题目：电梯控制课程设计二、任务要求：电梯由安装在各楼层厅门口的上升和下降呼叫按钮进行呼叫操纵。电梯轿厢内设有楼层内选按钮S1～S4，用以选择需停靠的楼层。L1为一层指示、L2为二层指示、L3为三层指示、L4为四层指示，SQ1～SQ4为到位行程开关。电梯上升途中只响应上升呼叫，下降途中只响应下降呼叫，任何反方向的呼叫均无效。例如，电梯停在一层，在三层轿厢外呼叫时，必须按三层上升呼叫按钮，电梯才响应呼叫（从一层运行到三层），按三层下降呼叫按钮无效；反之，若电梯停在四层，在三层轿厢外呼叫时，必须按三层下降呼叫按钮，电梯才响应呼叫（从四层运行到三层），按三层上升呼叫按钮无效。三、系统总体设计方案（一）系统工作过程分析1.初始化2.确认本层于目标层并检测是否有厢内或厢外呼叫，无则结束。3.若有呼叫分辨本层于目标层是否一致，是则开门。（右图电梯运动流程图）4.确认电梯启动方向。5.电梯启动。6.电梯加速。7.电梯高速运行。8.楼层检测。9.是否是目标层，不是则继续高速运行。10.到目标层，电梯减速。11.到层检测。12.电梯制动。13.开门。14.延时后再关门。15.是否停止运动，不是则原地等待。16.确认运行结束则停止运行。（二）控制要求所设计的电梯模型共有四层。电梯的每一层面均有升降及轿厢所在楼层的指示灯显示；1—4所对应的指示灯表示楼层号，每层的楼厅均有输入（分上行和下行）按钮召唤电梯。工作中的电梯主要对各种呼梯信号和当时的运行状态进行综合分析，再确定下一个工作状态，为此它要求具有自动选向，顺向截梯和反向保号，外呼记忆，自动开、关门，停梯信号，自动达层等功能。分析以上控制要求，将电梯控制要实现的功能罗列如下：1.开始时，电梯处于任意一层。2.当有外呼梯信号到来时，电梯响应该呼梯信号，到达该楼层时，电梯停止运行，电梯门自动打开，延时3秒后自动关门。3.当有外呼梯信号到来时，电梯响应该呼梯信号，到达该楼层时，电梯停止运行，电梯门自动打开，延时3秒后自动关门。4.在电梯运行过程中，轿厢上升（或下降）途中，任何反向下降（或上升）的呼梯信号均不响应；如果某反向呼梯信号前方再无其他呼梯信号，则电梯响应该呼梯信号。5.电梯应具有最远反向呼梯功能。6.电梯未平层或运行时，开门按钮和关门按钮军不起作用。平层且电梯停止运行后，按开门按钮可使电梯门打开，按关门按钮可使电梯门关闭。3.5过程分析1、电梯上行设计要求1）当电梯停于1楼或2楼，3楼呼叫时，则上行，当3楼的行程开关控制停止，同时轿厢门与厅门打开，3秒后，轿厢门与厅门关闭。2）当电梯停于1楼，2楼呼叫，则上行，到2楼的行程开关控制停止，同时，轿厢门与厅门打开，3秒后，轿厢门与厅门关闭。3）当电梯停于1楼，2楼、3楼同时呼叫，电梯上行到2楼，行程开关控制停止，同时，轿厢门与厅门打开，3秒后，轿厢门与厅门关闭，继续上行到3楼行程开关控制停止。4）当电梯停于1楼，3楼、4楼同时呼叫时，电梯上行到3楼，行程开关控制停止，同时，轿厢门打开，3秒后，轿厢门与厅门关闭，继续上行到4楼行程控制停止。5）当电梯停于1楼，2楼、4楼同时呼叫时，电梯上行到2楼，行程开关控制停止，同时，轿厢门打开，3秒后，轿厢门与厅门关闭，继续上行到4楼行程控制停止。6）当电梯停于1楼，2楼、3楼、4楼同时呼叫，电梯上行到2楼，行程开关控制停止，同时，轿厢门与厅门打开，3秒后，轿厢门与厅门关闭，继续上行到3楼行程开关控制停止，同时，轿厢门打开，3秒后，轿厢门与厅门关闭，继续上行到4楼行程控制停止。7）当电梯停于2楼，3楼和4楼同时呼叫，电梯上行到3楼，行程开关控制停止，同时，轿厢门与厅门打开，3秒后，轿厢门与厅门关闭。8)当电梯停于1楼或2楼或3楼，4楼呼叫，电梯上行到4楼，行程开关控制停止，同时，轿厢门与厅门打开，3秒后，轿厢门与厅门关闭。2、电梯下行设计要求1）当电梯停于4楼，2楼呼叫时，则下行，到2楼的行程开关控制停止，同时，轿厢门与厅门打开，3秒后轿厢门与厅门关闭。2)当电梯停于4楼，3楼呼叫时，则下行，到3楼的行程开关控制停止，同时，轿厢门与厅门打开，3秒后轿厢门与厅门关闭。3)当电梯停于4楼，2楼、3楼同时...
