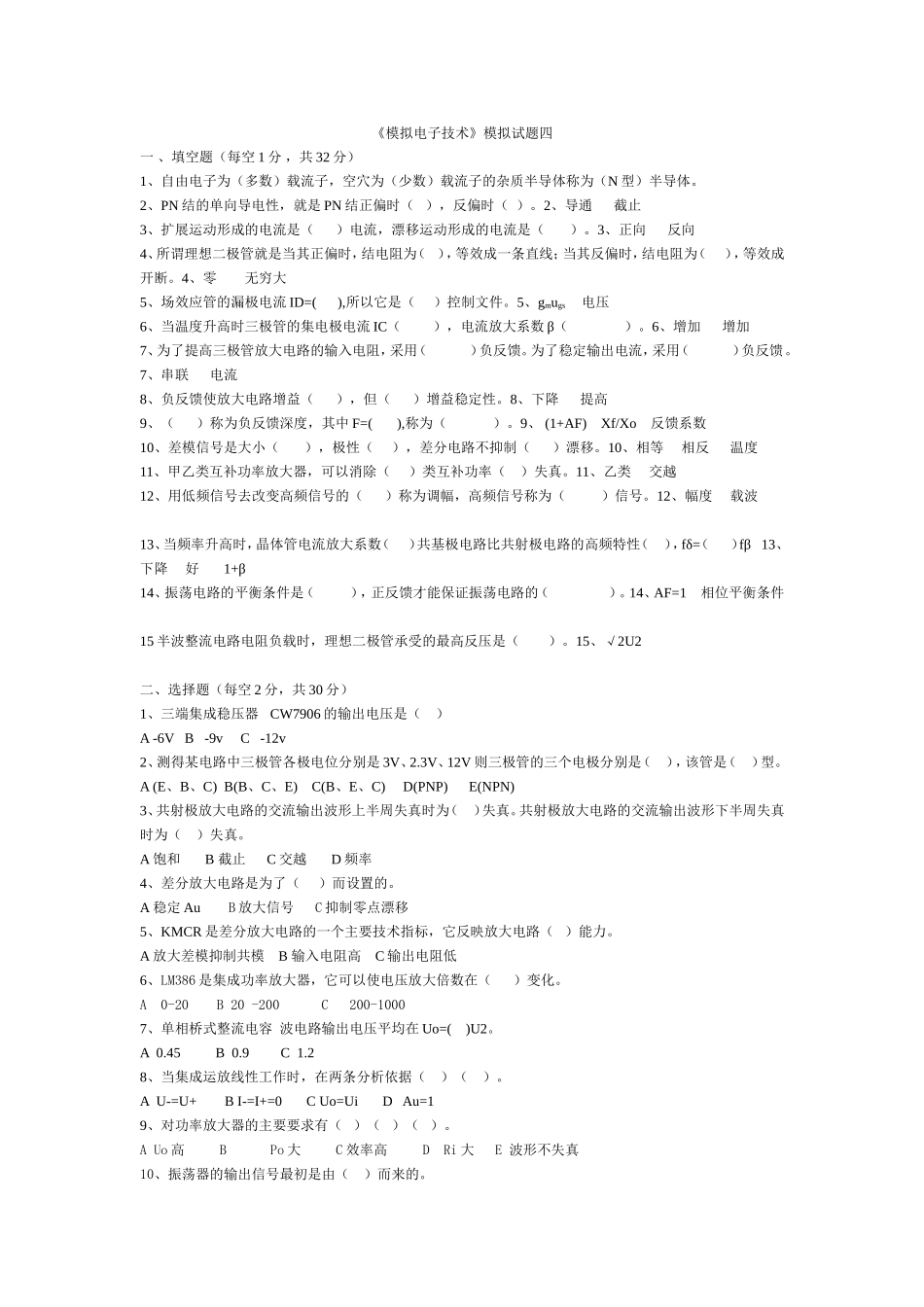

《模拟电子技术》模拟试题四一、填空题（每空1分，共32分）1、自由电子为（多数）载流子，空穴为（少数）载流子的杂质半导体称为（N型）半导体。2、PN结的单向导电性，就是PN结正偏时（），反偏时（）。2、导通截止3、扩展运动形成的电流是（）电流，漂移运动形成的电流是（）。3、正向反向4、所谓理想二极管就是当其正偏时，结电阻为（），等效成一条直线；当其反偏时，结电阻为（），等效成开断。4、零无穷大5、场效应管的漏极电流ID=(),所以它是（）控制文件。5、gmugs电压6、当温度升高时三极管的集电极电流IC（），电流放大系数β（）。6、增加增加7、为了提高三极管放大电路的输入电阻，采用（）负反馈。为了稳定输出电流，采用（）负反馈。7、串联电流8、负反馈使放大电路增益（），但（）增益稳定性。8、下降提高9、（）称为负反馈深度，其中F=(),称为（）。9、(1+AF)Xf/Xo反馈系数10、差模信号是大小（），极性（），差分电路不抑制（）漂移。10、相等相反温度11、甲乙类互补功率放大器，可以消除（）类互补功率（）失真。11、乙类交越12、用低频信号去改变高频信号的（）称为调幅，高频信号称为（）信号。12、幅度载波13、当频率升高时，晶体管电流放大系数（）共基极电路比共射极电路的高频特性（），fδ=（）fβ13、下降好1+β14、振荡电路的平衡条件是（），正反馈才能保证振荡电路的（）。14、AF=1相位平衡条件15半波整流电路电阻负载时，理想二极管承受的最高反压是（）。15、√2U2二、选择题（每空2分，共30分）1、三端集成稳压器CW7906的输出电压是（）A-6VB-9vC-12v2、测得某电路中三极管各极电位分别是3V、2.3V、12V则三极管的三个电极分别是（），该管是（）型。A(E、B、C)B(B、C、E)C(B、E、C)D(PNP)E(NPN)3、共射极放大电路的交流输出波形上半周失真时为（）失真。共射极放大电路的交流输出波形下半周失真时为（）失真。A饱和B截止C交越D频率4、差分放大电路是为了（）而设置的。A稳定AuB放大信号C抑制零点漂移5、KMCR是差分放大电路的一个主要技术指标，它反映放大电路（）能力。A放大差模抑制共模B输入电阻高C输出电阻低6、LM386是集成功率放大器，它可以使电压放大倍数在（）变化。A0-20B20-200C200-10007、单相桥式整流电容波电路输出电压平均在Uo=()U2。A0.45B0.9C1.28、当集成运放线性工作时，在两条分析依据（）（）。AU-=U+BI-=I+=0CUo=UiDAu=19、对功率放大器的主要要求有（）（）（）。AUo高BPo大C效率高DRi大E波形不失真10、振荡器的输出信号最初是由（）而来的。A基本放大器B选频网络C干扰或噪声三、分析计算题（共34分）1、已知：电路如图所示V1、V2为理想二极管。求：1）哪只二极管导通2）UAO=？（5分）2、已知：电路如图所示Vcc=12VRB1=40kRB2=20kRc=RL=2kRE=1.65kUBEQ=0.7VC1=C2=20ηFrbe=1.5Kβ=100CE=10ηF（取小数点后一位）求：1）ICQ2)UCEQ3)Au4)Ri5)Ro(10分)3、已知：电路如图所示U1=1VU2=2V求(1）U01=?2)U0(5分)4、已知：RC振荡电路如下图所示R=7.9KΩC=0.02ηFR1=5KΩ求：1）fo2）Rt冷态电阻3）指明Rt的温度特性（9分）5、已知：电路如图IQ=5mAR1=500ΩR2=0.4KΩ求：输出电压Uo（5分）试题四答案一、填空（每空1分共32分）1、多数少数2、导通截止3、正向反向4、零无穷大5、gmugs电压6、增加增加7、串联电流8、下降提高9、(1+AF)Xf/Xo反馈系数10、相等相反温度11、乙类交越12、幅度载波13、下降好1+β14、AF=1相位平衡条件15、√2U2二、选择题（每空2分共34分）1、A2、CE3、BA4、C5、A6、B7、C8、AB9、BCE10、C三、分析与计算题（共34分）5分1、1）V2导通2）UAO=-5V10分2、1）2mA2)4.7V3)-66.74）1.4KΩ5）2KΩ5分3、1）1V6V9分4、1）1KHz2）20KΩ3）正温度系数5分5、14V《模拟电子技术》模拟试题五一、选择题（每空2分共30分）1、稳压二极管是一个可逆击穿二极管，稳压时工作在（）状态，但其两端电压必须（），它的稳压值Uz才有导通电流，否则处于（）状态。A、正偏B、反偏C、大于D、小于E、导通F、截止2、用直流电压表测得放大电路中某三极管各极电位分别是2V、6V、2.7V，则三个电极分别是（），该管是（）型。A、（B、C、E）B、...
