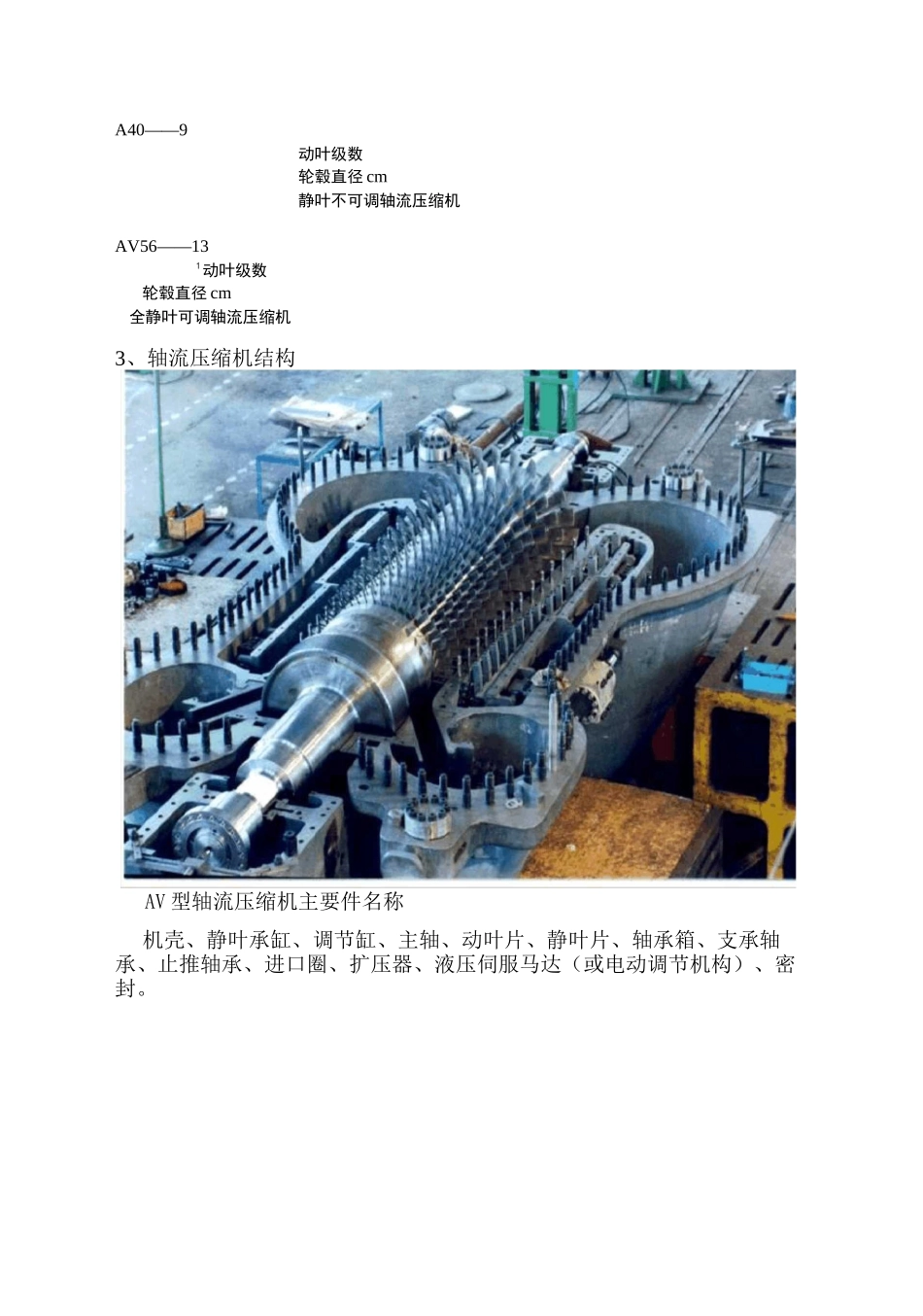

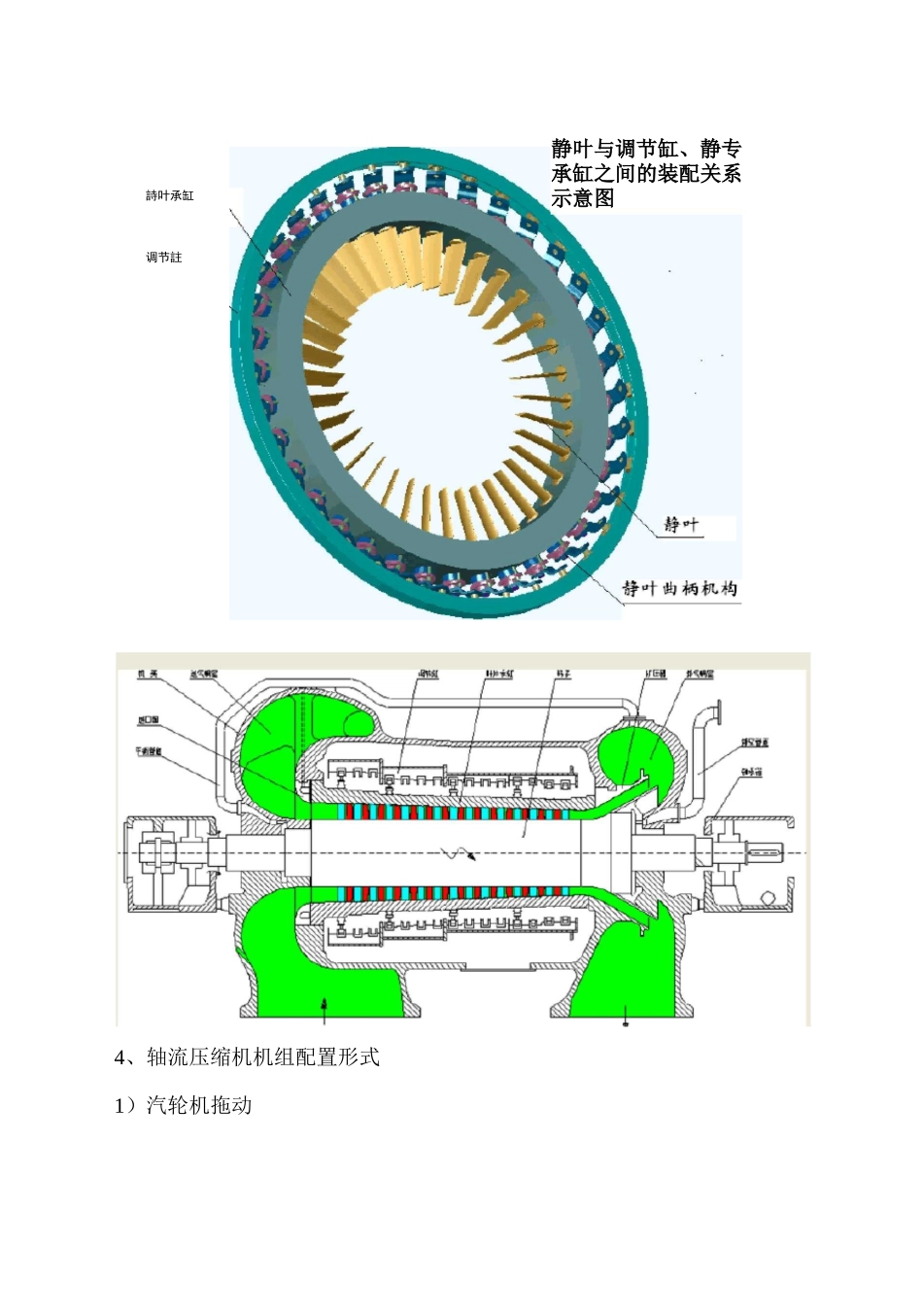

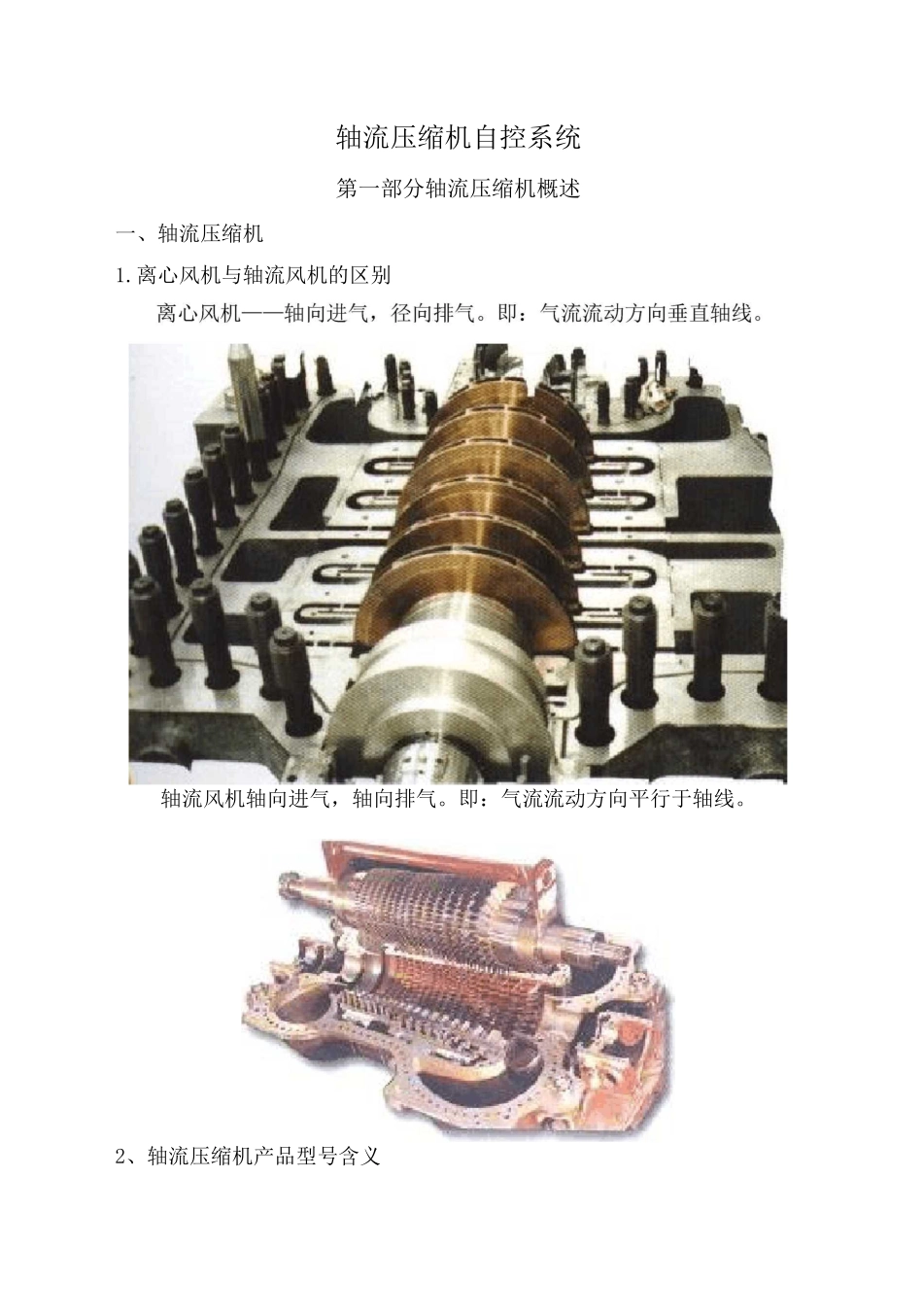

轴流压缩机自控系统第一部分轴流压缩机概述一、轴流压缩机1.离心风机与轴流风机的区别轴流风机轴向进气，轴向排气。即：气流流动方向平行于轴线。2、轴流压缩机产品型号含义A40——9动叶级数轮毂直径 cm静叶不可调轴流压缩机AV56——131动叶级数轮毂直径 cm全静叶可调轴流压缩机3、轴流压缩机结构AV 型轴流压缩机主要件名称机壳、静叶承缸、调节缸、主轴、动叶片、静叶片、轴承箱、支承轴承、止推轴承、进口圈、扩压器、液压伺服马达（或电动调节机构）、密封。詩叶承缸调节註静叶与调节缸、静专承缸之间的装配关系示意图4、轴流压缩机机组配置形式1）汽轮机拖动☆第二种配置形式：汽轮机拖动的两机组，由汽轮机+风机构成。2）电机拖动压缩机电机二、机组控制系统1、分类1）按作用分透平机组控制系统按其服务对象一般分为生产工艺调节和机组运行状态的监控及保护生产工艺调节主要是指为满足生产工艺需要，机组控制系统完成对机组运行参数的调整，它是生产的需要，是机组所服务的装置的工艺需要。机组运行状态的监控及保护，是指为机组操作人员提供了解机组运行状况的界面同时提供保证机组能正常、安全、可靠地运行的监控与安全自保功能。工艺调节功能主要是对压缩介质的流量、压力的调整。调整的手段主要有：调整静叶（或进口导叶、进口节流门）角度、改变机组转速等。机组运行状态的监控及保护功能主要完成对机组运行过程中的各种运行参数的采集、显示、记录以及完成各种逻辑联锁与保护功能。2）按专业分2、自控系统组成第二部分轴流压缩机自控系统、轴流压缩机工艺系统风机工艺简介电瓶啕脈阳液僭油回讷止回阖电副送風隔侃呈卄佝朋羟制霸动力讷曽■暗寸YL.二丄□Bi[.SV37I6B凹 IpT]广">4—邑M 就盘 it 卷説.^Uis.icsu「E旦BV37L&GliEKEFTlilJ)JiiSsa^rKItIJlt±-Ln-P-J；!-1:x-fttw*〔F 为 iiL 广 W 卄:；刃 n：nh图纸上面标注的流程图二、轴流压缩自控系统的作用压缩机作为供风设备是各种工艺装置的心脏，机组能否正常运转就是工艺装置能否正常运转,而机组自控系统是机组的中枢神经指挥中心，直接指挥机组的正常运转,因此自控系统是压缩机组的重要组成部分。陕鼓的轴流压缩机组控制技术是随同轴流压缩机的引进从当时的瑞士苏尔寿公司一起引进的，随着自动化控制技术的不断发展，轴流压缩机组控制技术也在我们的努力下不断的吐故纳新，因此陕鼓的轴流压缩机组控制技术是领先的，也是完善的。三、轴流压缩自控系统的组成DSDi一般控制...
