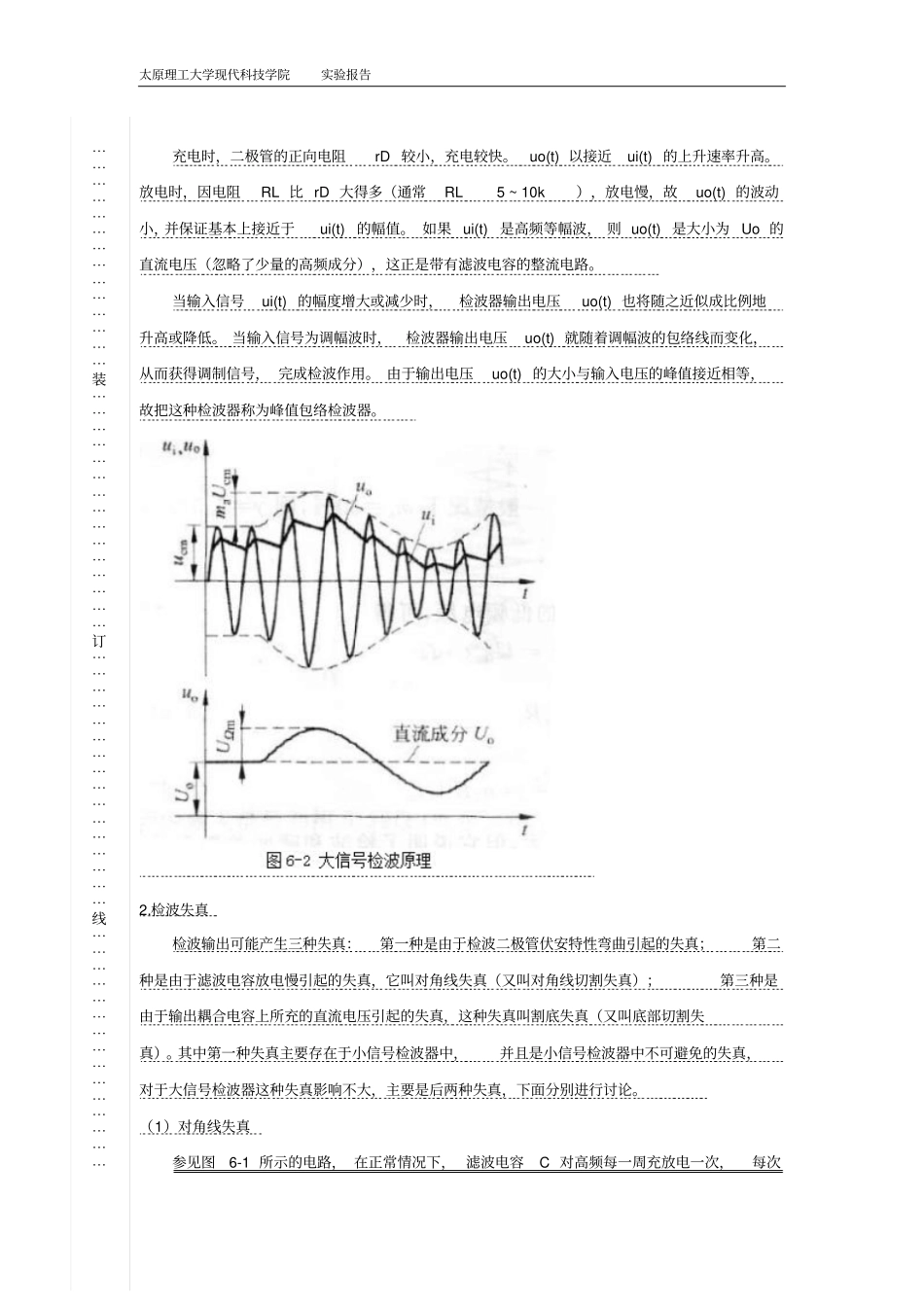

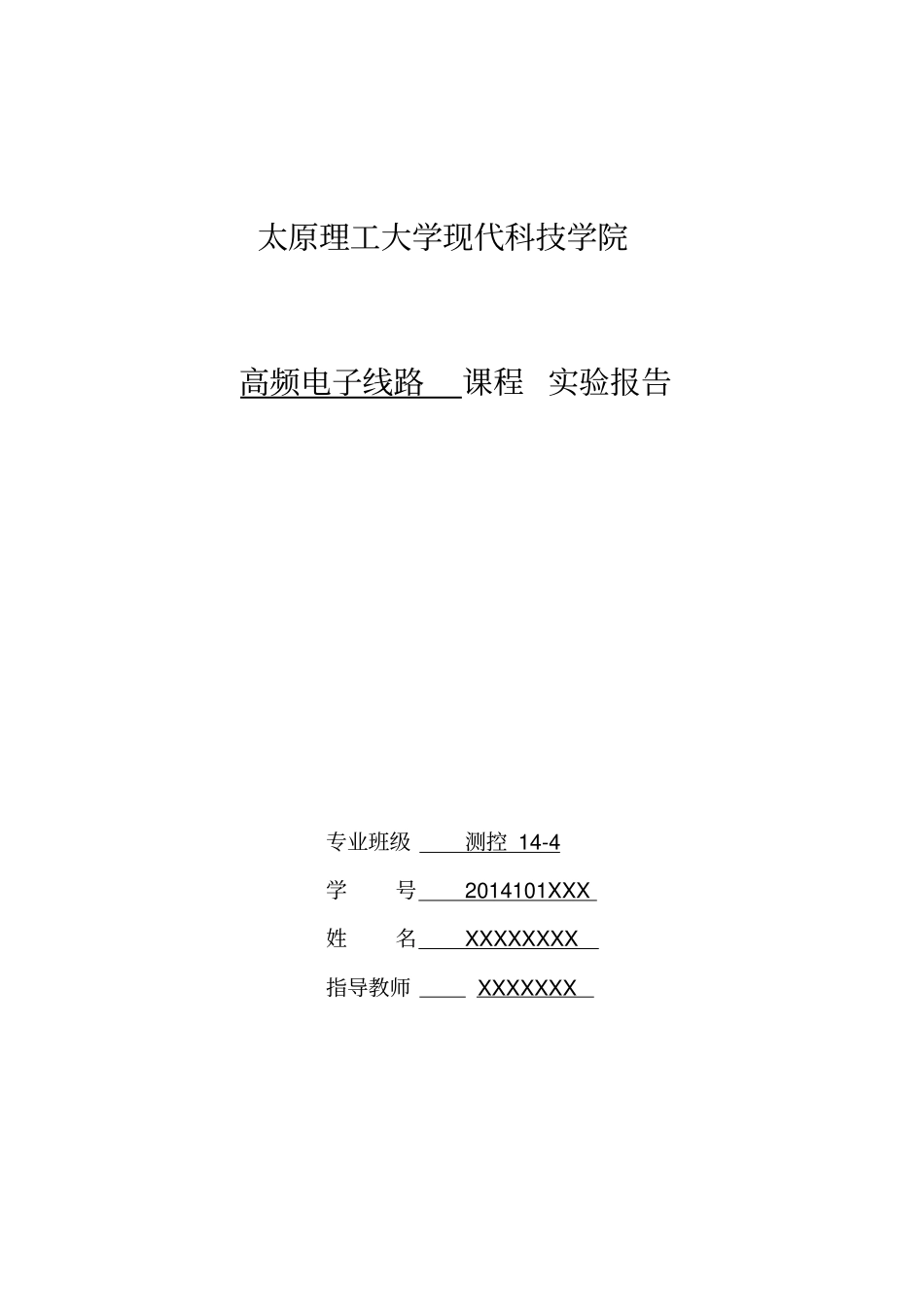

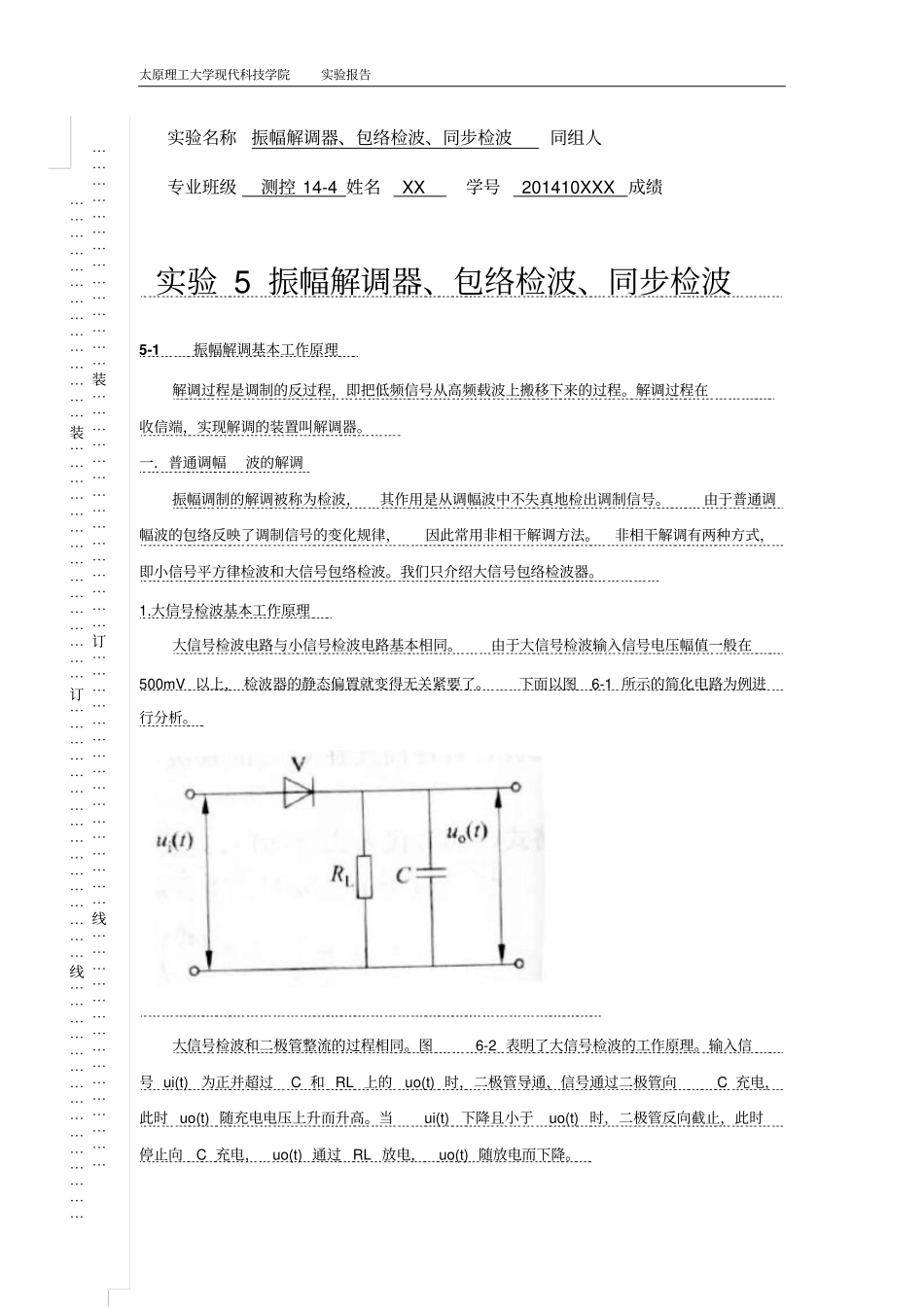

太原理工大学现代科技学院高频电子线路课程 实验报告专业班级测控 14-4 学号2014101XXX 姓名XXXXXXXX 指导教师XXXXXXX 太原理工大学现代科技学院实验报告实验名称振幅解调器、包络检波、同步检波同组人专业班级测控 14-4 姓名XX 学号201410XXX 成绩实验 5 振幅解调器、包络检波、同步检波5-1 振幅解调基本工作原理解调过程是调制的反过程,即把低频信号从高频载波上搬移下来的过程。解调过程在收信端,实现解调的装置叫解调器。一.普通调幅波的解调振幅调制的解调被称为检波,其作用是从调幅波中不失真地检出调制信号。由于普通调幅波的包络反映了调制信号的变化规律,因此常用非相干解调方法。非相干解调有两种方式,即小信号平方律检波和大信号包络检波。我们只介绍大信号包络检波器。1.大信号检波基本工作原理大信号检波电路与小信号检波电路基本相同。由于大信号检波输入信号电压幅值一般在500mV 以上, 检波器的静态偏置就变得无关紧要了。下面以图6-1 所示的简化电路为例进行分析。大信号检波和二极管整流的过程相同。图6-2 表明了大信号检波的工作原理。输入信号 ui(t) 为正并超过C 和 RL 上的uo(t) 时,二极管导通,信号通过二极管向C 充电,此时 uo(t) 随充电电压上升而升高。当ui(t) 下降且小于uo(t) 时,二极管反向截止,此时停止向C 充电,uo(t) 通过 RL 放电,uo(t) 随放电而下降。⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯装⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯订⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯线⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯装⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯订⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯线⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯太原理工大学现代科技学院实验报告充电时,二极管的正向电阻rD 较小,充电较快。uo(t) 以接近ui(t) 的上升速率升高。放电时,因电阻RL 比 rD 大得多(通常RL 5 ~ 10k),放电慢,故uo(t) 的波动小,并保证基本上接近于ui(t) 的幅值。 如果 ui(t) 是高频等幅波, 则 uo(t) 是大小为 Uo 的直流电压(忽略了少量的高频成分),这正是带有滤波电容的整流电路。当输入信号ui(t) 的幅度增大或减少时,检波器输出电压uo(t) 也将随之近似成比例地升高或降低。 当输入信号为调幅波时,检波器输出电压uo(t) 就随着调幅波的包络线而变化,从而获得调制信号, 完成检波作用。 由于输出电压uo(t) 的大小与输入电压的峰值接近相等,...
