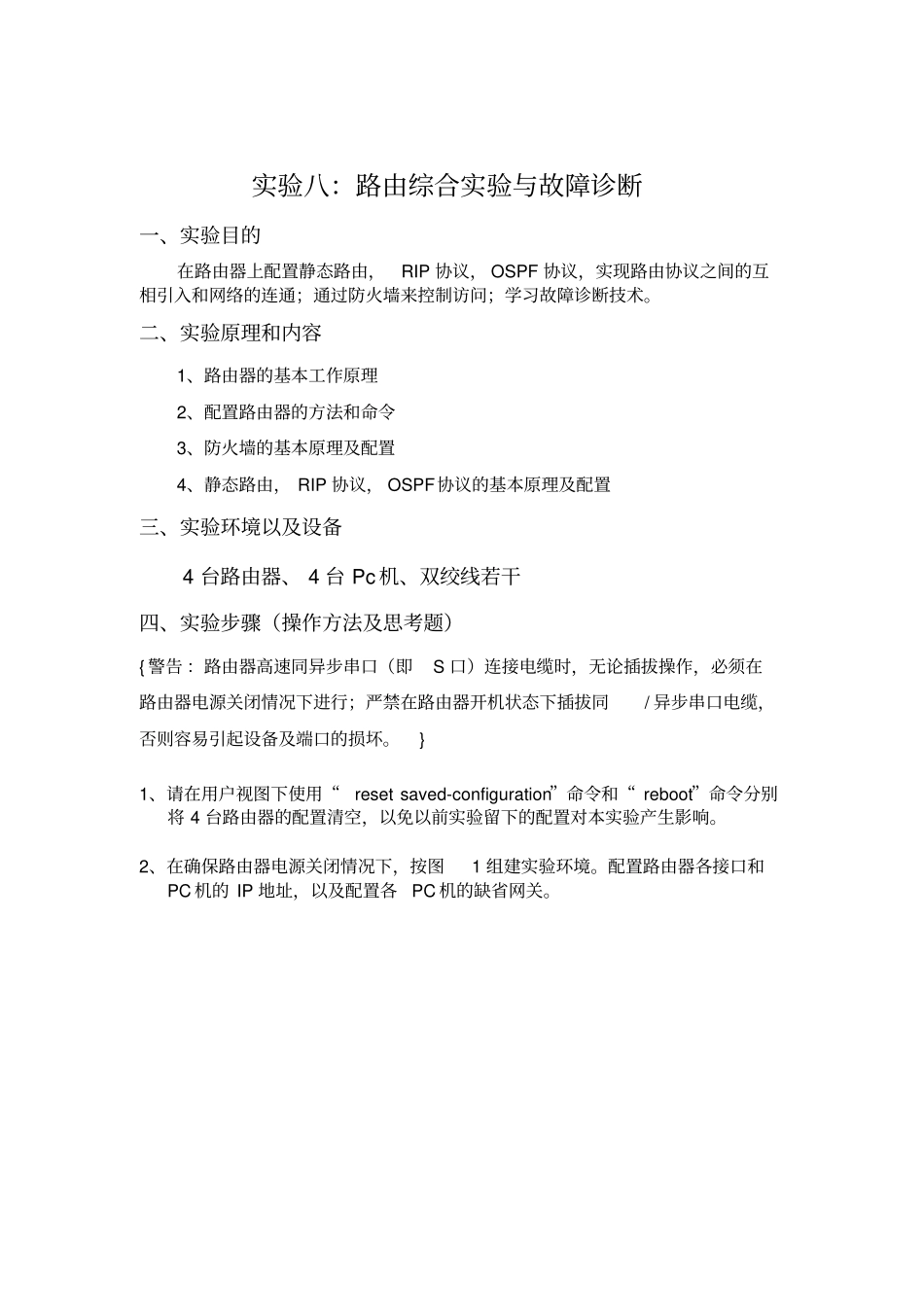

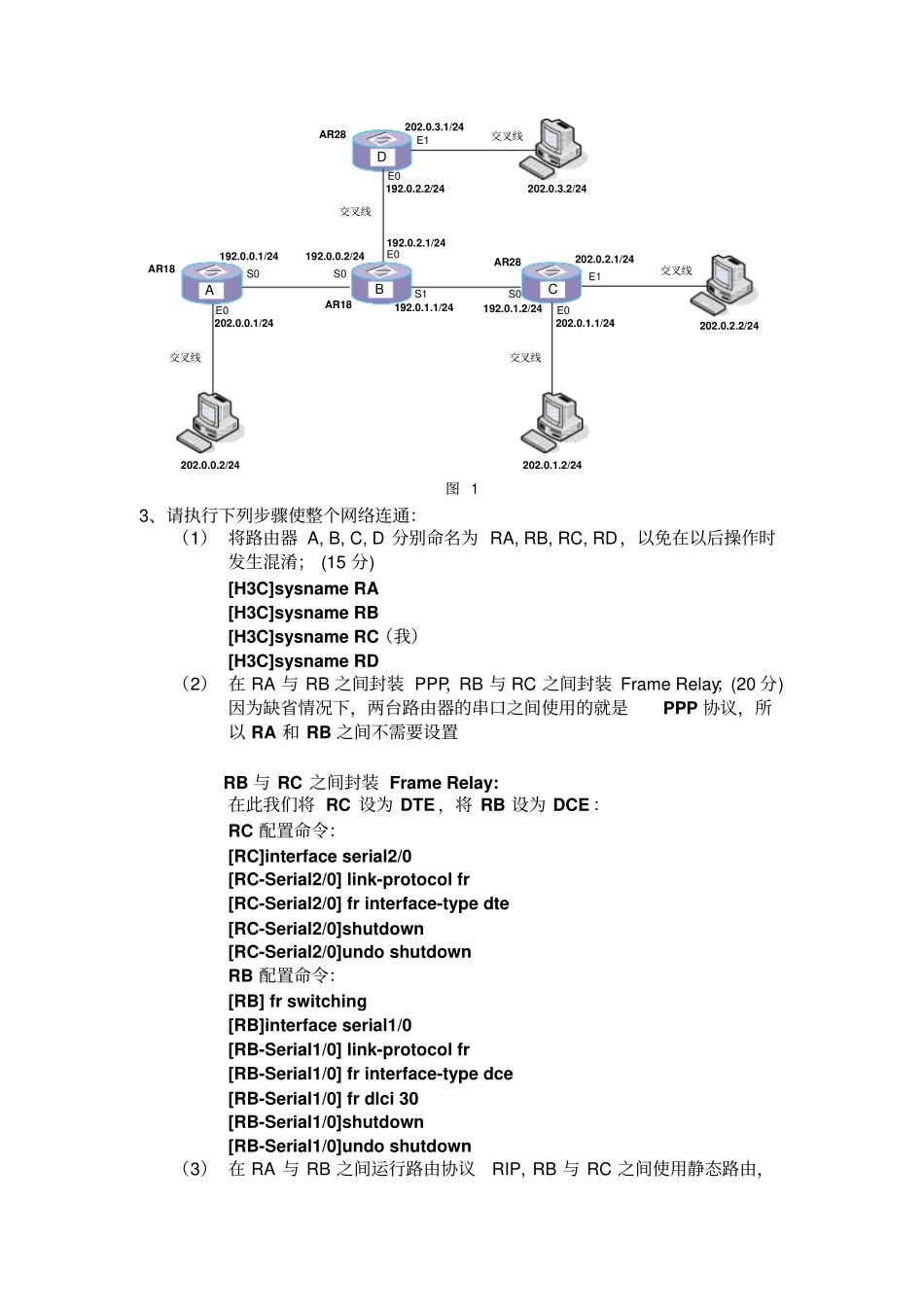

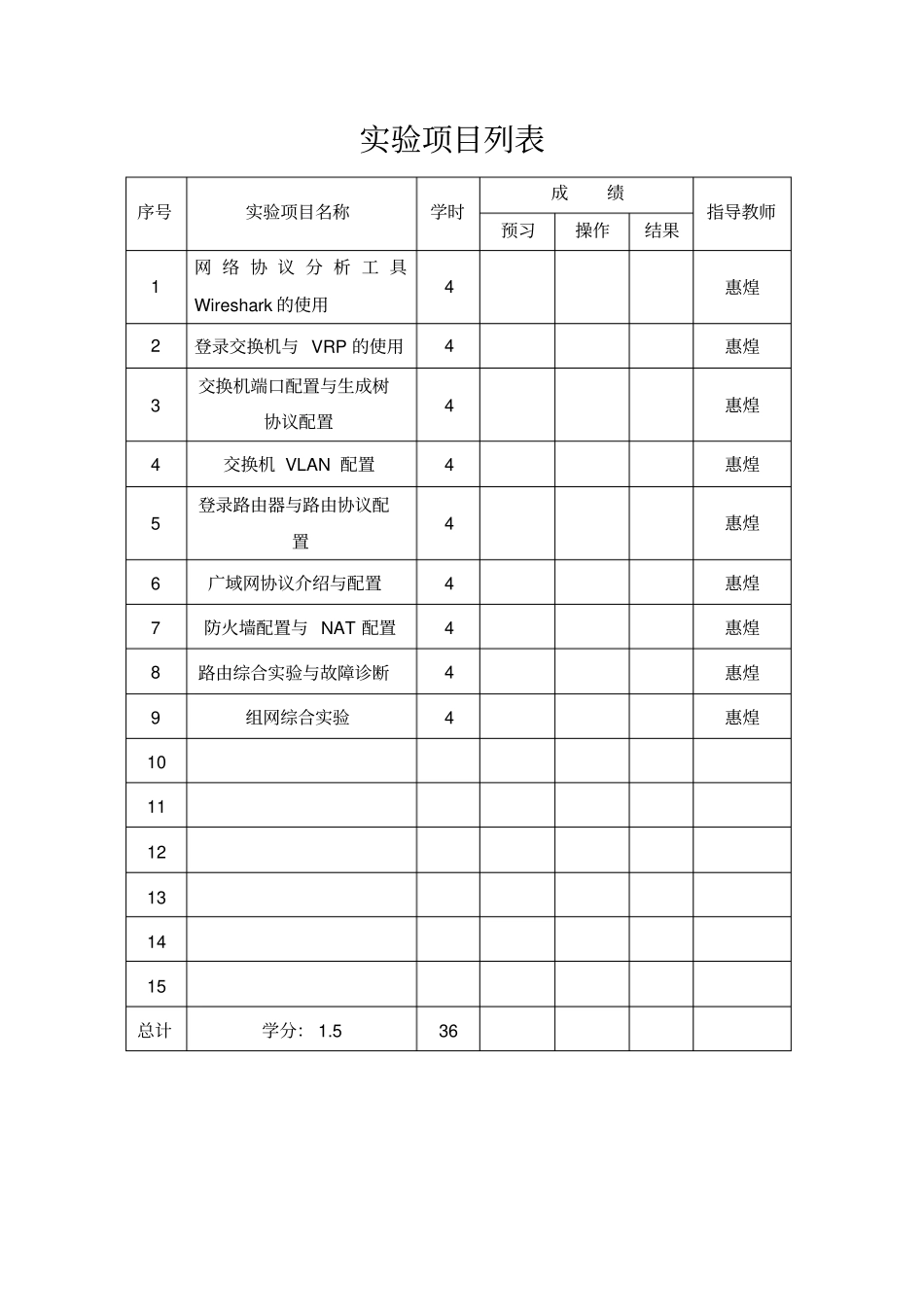

实验项目列表序号实验项目名称学时成绩指导教师预习操作结果1 网 络 协 议 分 析 工 具Wireshark 的使用4 惠煌2 登录交换机与 VRP 的使用4 惠煌3 交换机端口配置与生成树协议配置4 惠煌4 交换机 VLAN 配置4 惠煌5 登录路由器与路由协议配置4 惠煌6 广域网协议介绍与配置4 惠煌7 防火墙配置与 NAT 配置4 惠煌8 路由综合实验与故障诊断4 惠煌9 组网综合实验4 惠煌10 11 12 13 14 15 总计学分： 1.5 36 实验八：路由综合实验与故障诊断一、实验目的在路由器上配置静态路由，RIP 协议， OSPF 协议，实现路由协议之间的互相引入和网络的连通；通过防火墙来控制访问；学习故障诊断技术。二、实验原理和内容1、路由器的基本工作原理2、配置路由器的方法和命令3、防火墙的基本原理及配置4、静态路由， RIP 协议， OSPF协议的基本原理及配置三、实验环境以及设备4 台路由器、 4 台 Pc 机、双绞线若干四、实验步骤（操作方法及思考题）{ 警告 ：路由器高速同异步串口（即S 口）连接电缆时，无论插拔操作，必须在路由器电源关闭情况下进行；严禁在路由器开机状态下插拔同/ 异步串口电缆，否则容易引起设备及端口的损坏。}1、请在用户视图下使用“reset saved-configuration”命令和“ reboot”命令分别将 4 台路由器的配置清空，以免以前实验留下的配置对本实验产生影响。2、在确保路由器电源关闭情况下，按图1 组建实验环境。配置路由器各接口和PC 机的 IP 地址，以及配置各PC 机的缺省网关。202.0.0.2/24202.0.1.2/24192.0.0.1/24202.0.0.1/24S0E0202.0.3.2/24交叉线202.0.1.1/24E1202.0.2.1/24E0202.0.3.1/24E0192.0.0.2/24S0192.0.1.1/24S1192.0.1.2/24S0192.0.2.2/24交叉线交叉线ABCDAR18AR28202.0.2.2/24E1交叉线AR18AR28E0192.0.2.1/24交叉线图 1 3、请执行下列步骤使整个网络连通：（1） 将路由器 A, B, C, D 分别命名为 RA, RB, RC, RD，以免在以后操作时发生混淆； (15 分)[H3C]sysname RA [H3C]sysname RB [H3C]sysname RC（我）[H3C]sysname RD （2） 在 RA 与 RB 之间封装 PPP，RB 与 RC 之间封装 Frame Relay；(20 分)因为缺省情况下，两台路由器的串口之间使用的就是PPP 协议，所以 RA 和 RB 之间不需要设置RB 与 RC 之间封装 Frame Relay: 在此我们将 RC 设为 DTE ，将 RB 设为 DCE ：RC 配置命令：[RC]interface s...
