试验三-三相交流电路电压、电流的测量

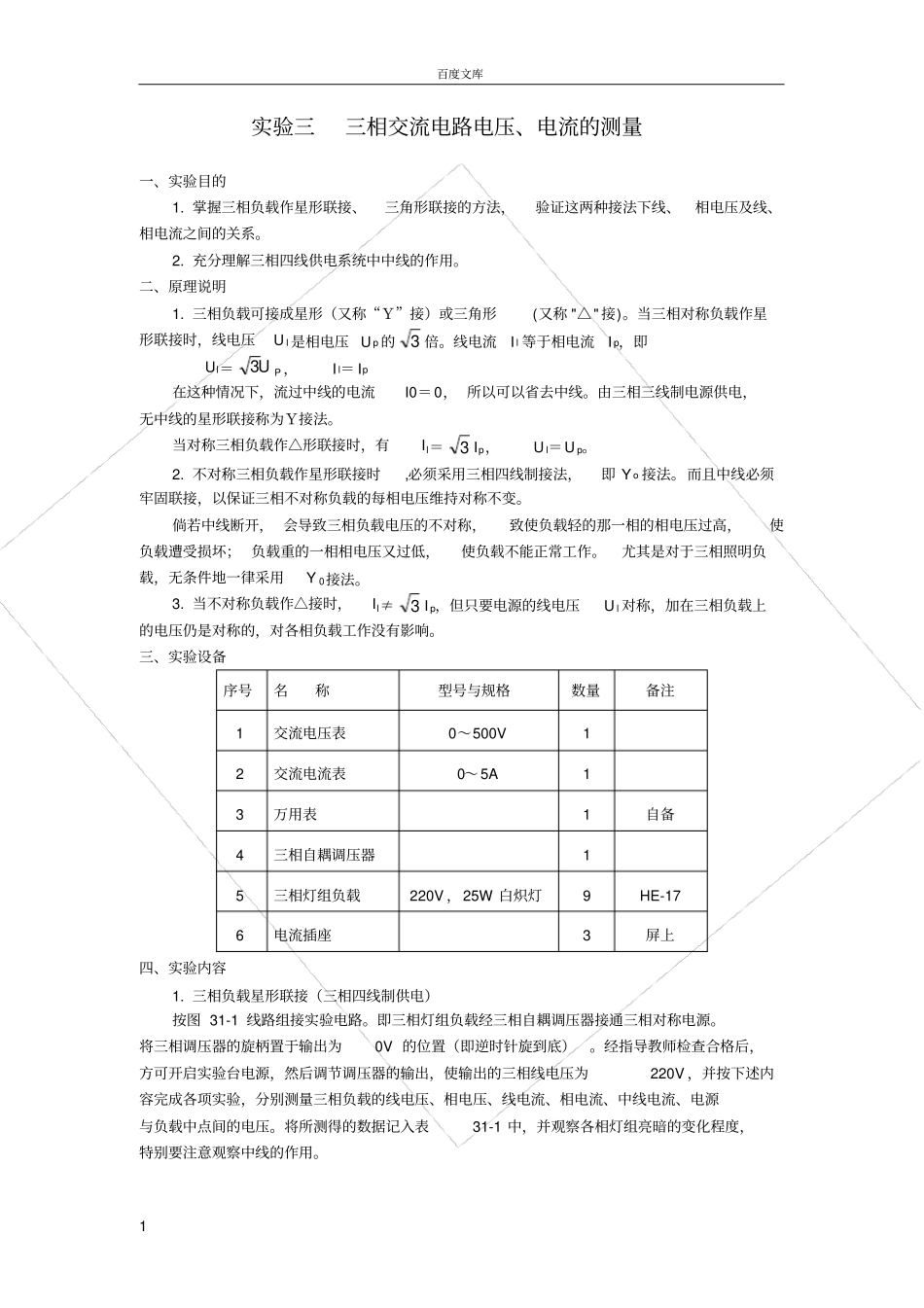

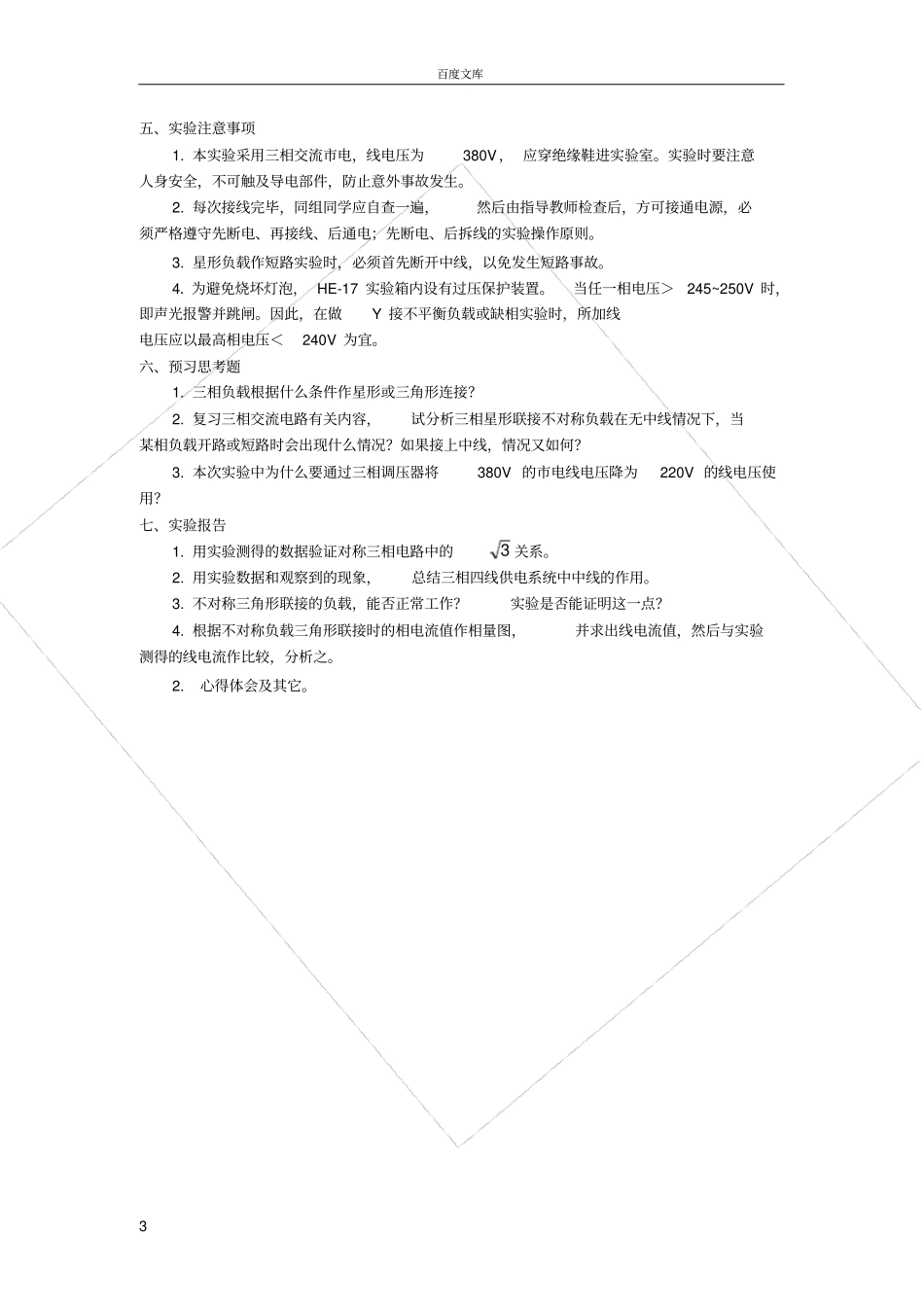

百度文库1 实验三三相交流电路电压、电流的测量一、实验目的1. 掌握三相负载作星形联接、三角形联接的方法，验证这两种接法下线、相电压及线、相电流之间的关系。2. 充分理解三相四线供电系统中中线的作用。二、原理说明1. 三相负载可接成星形（又称“Ｙ”接）或三角形(又称 "△" 接)。当三相对称负载作星形联接时，线电压U l 是相电压 U p 的3 倍。线电流I l 等于相电流I p，即Ul＝PU3，I l＝ Ip在这种情况下，流过中线的电流I0＝0， 所以可以省去中线。由三相三线制电源供电，无中线的星形联接称为Ｙ接法。当对称三相负载作△形联接时，有Il＝3 Ip，U l＝U p。2. 不对称三相负载作星形联接时,必须采用三相四线制接法，即 Y o 接法。而且中线必须牢固联接，以保证三相不对称负载的每相电压维持对称不变。倘若中线断开， 会导致三相负载电压的不对称，致使负载轻的那一相的相电压过高，使负载遭受损坏； 负载重的一相相电压又过低，使负载不能正常工作。尤其是对于三相照明负载，无条件地一律采用Y 0接法。3. 当不对称负载作△接时，Il≠3 I p，但只要电源的线电压U l 对称，加在三相负载上的电压仍是对称的，对各相负载工作没有影响。三、实验设备序号名称型号与规格数量备注1 交流电压表0～500V 1 2 交流电流表0～5A 1 3 万用表1 自备4 三相自耦调压器1 5 三相灯组负载220V ，25W 白炽灯9 HE-17 6 电流插座3 屏上四、实验内容1. 三相负载星形联接（三相四线制供电）按图 31-1 线路组接实验电路。即三相灯组负载经三相自耦调压器接通三相对称电源。将三相调压器的旋柄置于输出为0V 的位置（即逆时针旋到底）。经指导教师检查合格后，方可开启实验台电源，然后调节调压器的输出，使输出的三相线电压为220V ，并按下述内容完成各项实验，分别测量三相负载的线电压、相电压、线电流、相电流、中线电流、电源与负载中点间的电压。将所测得的数据记入表31-1 中，并观察各相灯组亮暗的变化程度，特别要注意观察中线的作用。百度文库2 图 31-1 表 31-1 测量数据实验内容（负载情况）开灯盏数线电流（A）线电压（V）相电压（V）中线电流I0(A) 中点电压UN0 (V) A 相B 相C 相IAIBICUABUBCUCAUA0UB0UC0Y0接平衡负载3 3 3 Y 接平衡负载3 3 3 Y0接不平衡负载1 2 3 Y 接不平衡负载1 2 3 Y 0 接 B 相断开1 3 Y 接 B 相断开1 3 1.负载三角形联接（三相三线制供电）...
