试验三混频器

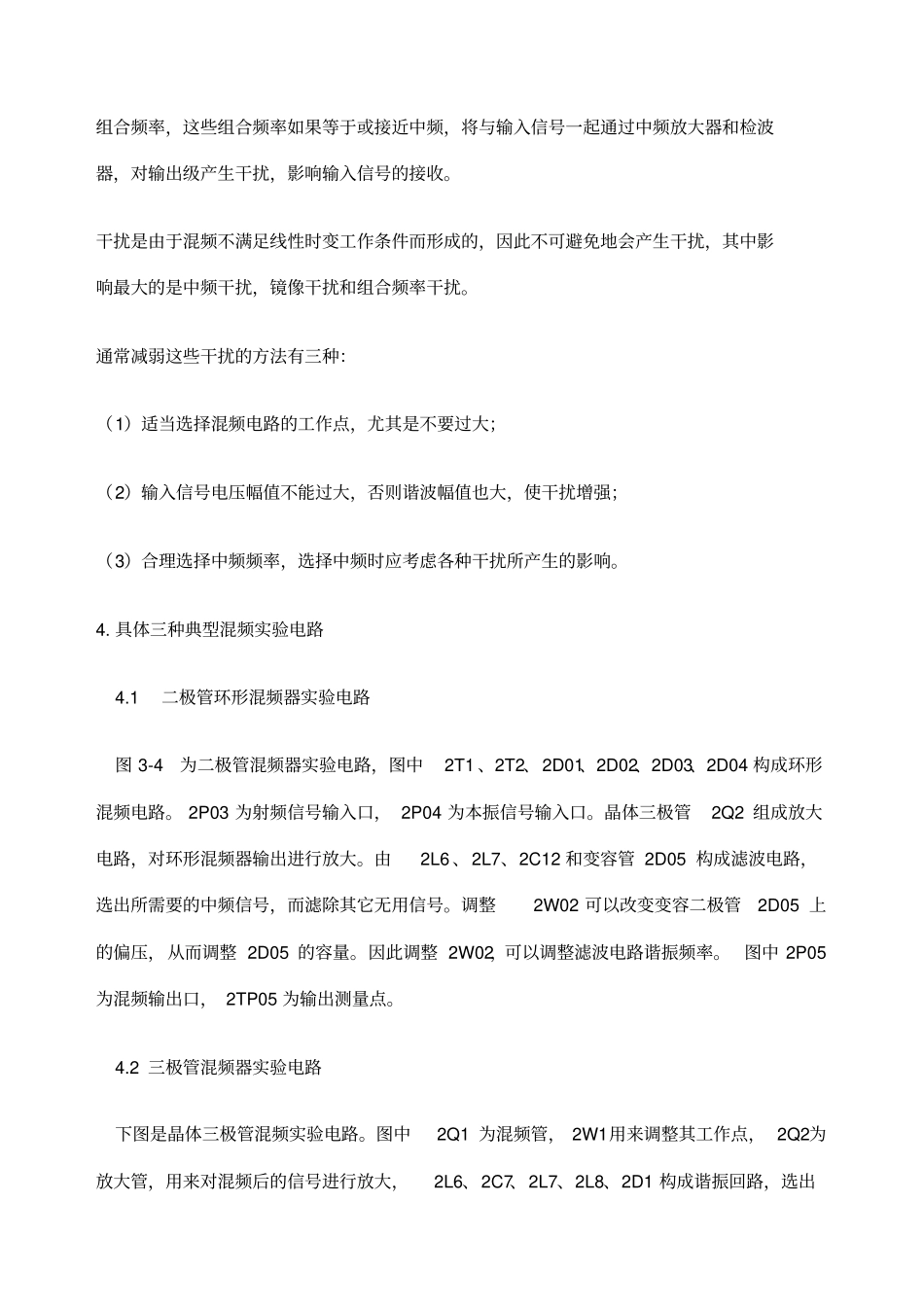

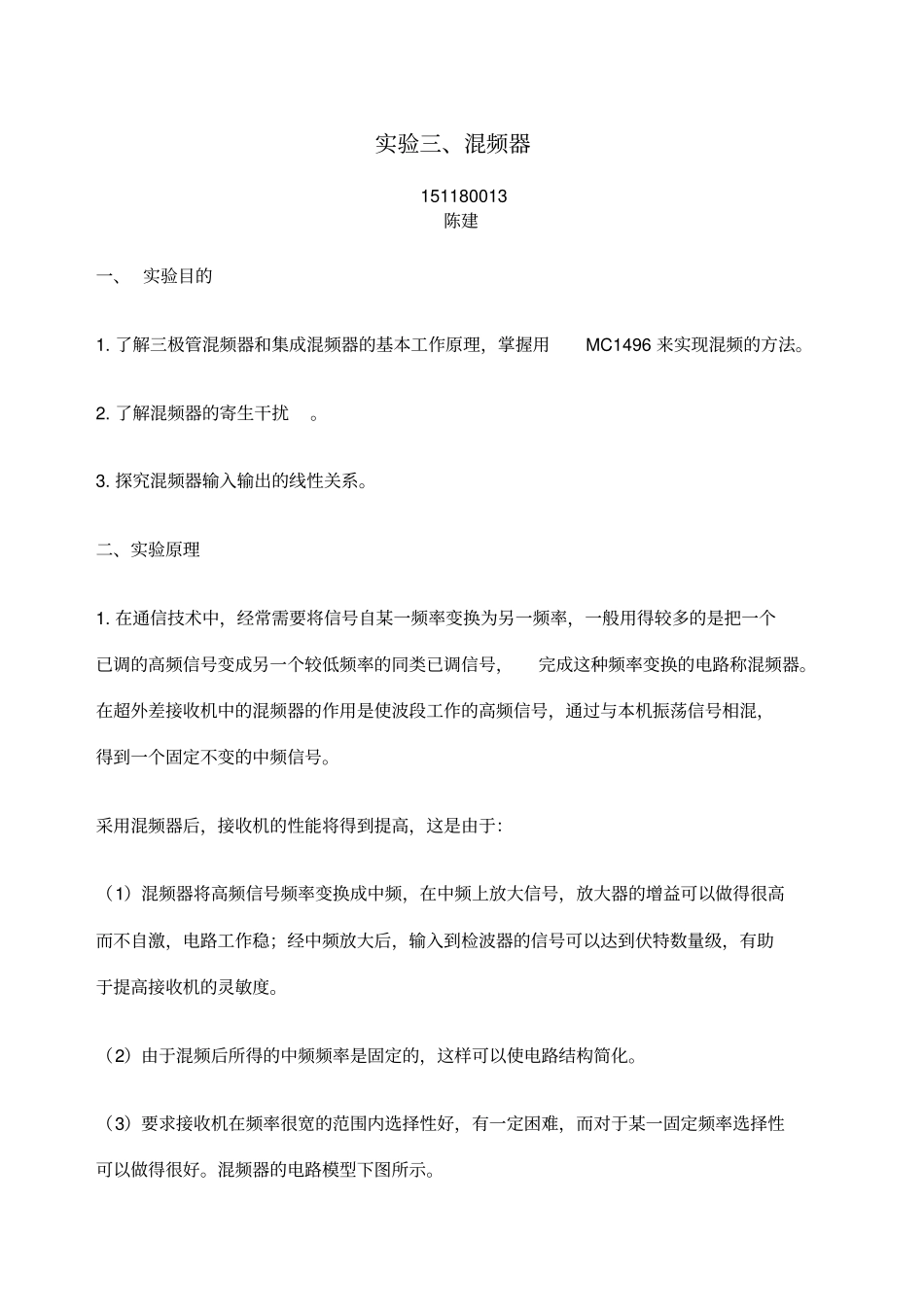

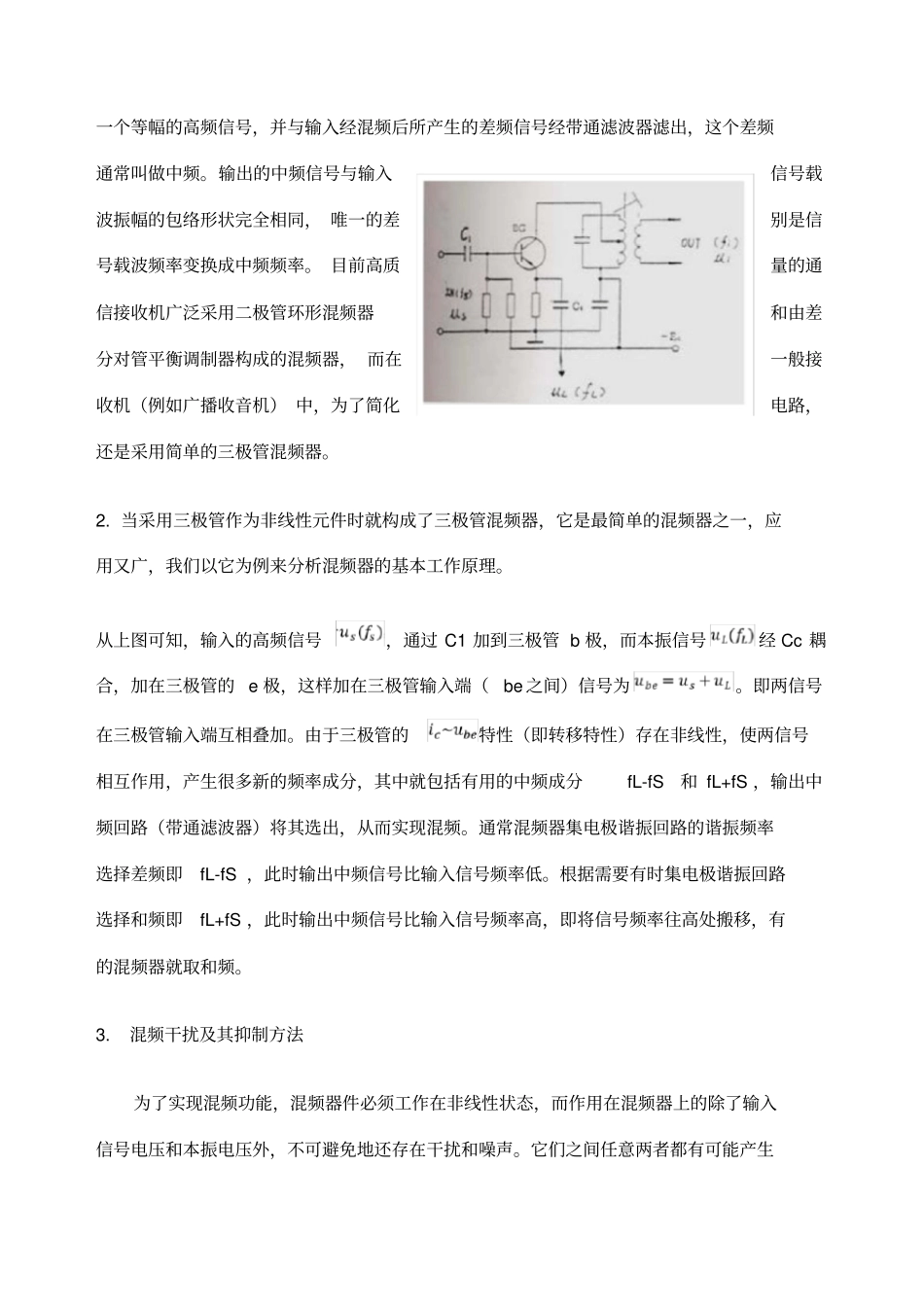

实验三、混频器151180013 陈建一、 实验目的1. 了解三极管混频器和集成混频器的基本工作原理，掌握用 MC1496 来实现混频的方法。2. 了解混频器的寄生干扰。3. 探究混频器输入输出的线性关系。二、实验原理1. 在通信技术中，经常需要将信号自某一频率变换为另一频率，一般用得较多的是把一个已调的高频信号变成另一个较低频率的同类已调信号，完成这种频率变换的电路称混频器。在超外差接收机中的混频器的作用是使波段工作的高频信号，通过与本机振荡信号相混，得到一个固定不变的中频信号。采用混频器后，接收机的性能将得到提高，这是由于：（1）混频器将高频信号频率变换成中频，在中频上放大信号，放大器的增益可以做得很高而不自激，电路工作稳；经中频放大后，输入到检波器的信号可以达到伏特数量级，有助于提高接收机的灵敏度。（2）由于混频后所得的中频频率是固定的，这样可以使电路结构简化。（3）要求接收机在频率很宽的范围内选择性好，有一定困难，而对于某一固定频率选择性可以做得很好。混频器的电路模型下图所示。一个等幅的高频信号，并与输入经混频后所产生的差频信号经带通滤波器滤出，这个差频通常叫做中频。输出的中频信号与输入信号载波振幅的包络形状完全相同， 唯一的差别是信号载波频率变换成中频频率。 目前高质量的通信接收机广泛采用二极管环形混频器和由差分对管平衡调制器构成的混频器， 而在一般接收机（例如广播收音机） 中，为了简化电路，还是采用简单的三极管混频器。2. 当采用三极管作为非线性元件时就构成了三极管混频器，它是最简单的混频器之一，应用又广，我们以它为例来分析混频器的基本工作原理。从上图可知，输入的高频信号，通过 C1 加到三极管 b 极，而本振信号经 Cc 耦合，加在三极管的 e 极，这样加在三极管输入端（be 之间）信号为。即两信号在三极管输入端互相叠加。由于三极管的特性（即转移特性）存在非线性，使两信号相互作用，产生很多新的频率成分，其中就包括有用的中频成分fL-fS和 fL+fS ，输出中频回路（带通滤波器）将其选出，从而实现混频。通常混频器集电极谐振回路的谐振频率选择差频即fL-fS ，此时输出中频信号比输入信号频率低。根据需要有时集电极谐振回路选择和频即fL+fS ，此时输出中频信号比输入信号频率高，即将信号频率往高处搬移，有的混频器就取和频。3.混频干扰及其抑制方法为了实现混频功能，混频器件必须工作在非线性状态，而作用在混频器上...
