试验四控制系统频率特性的测试试验报告

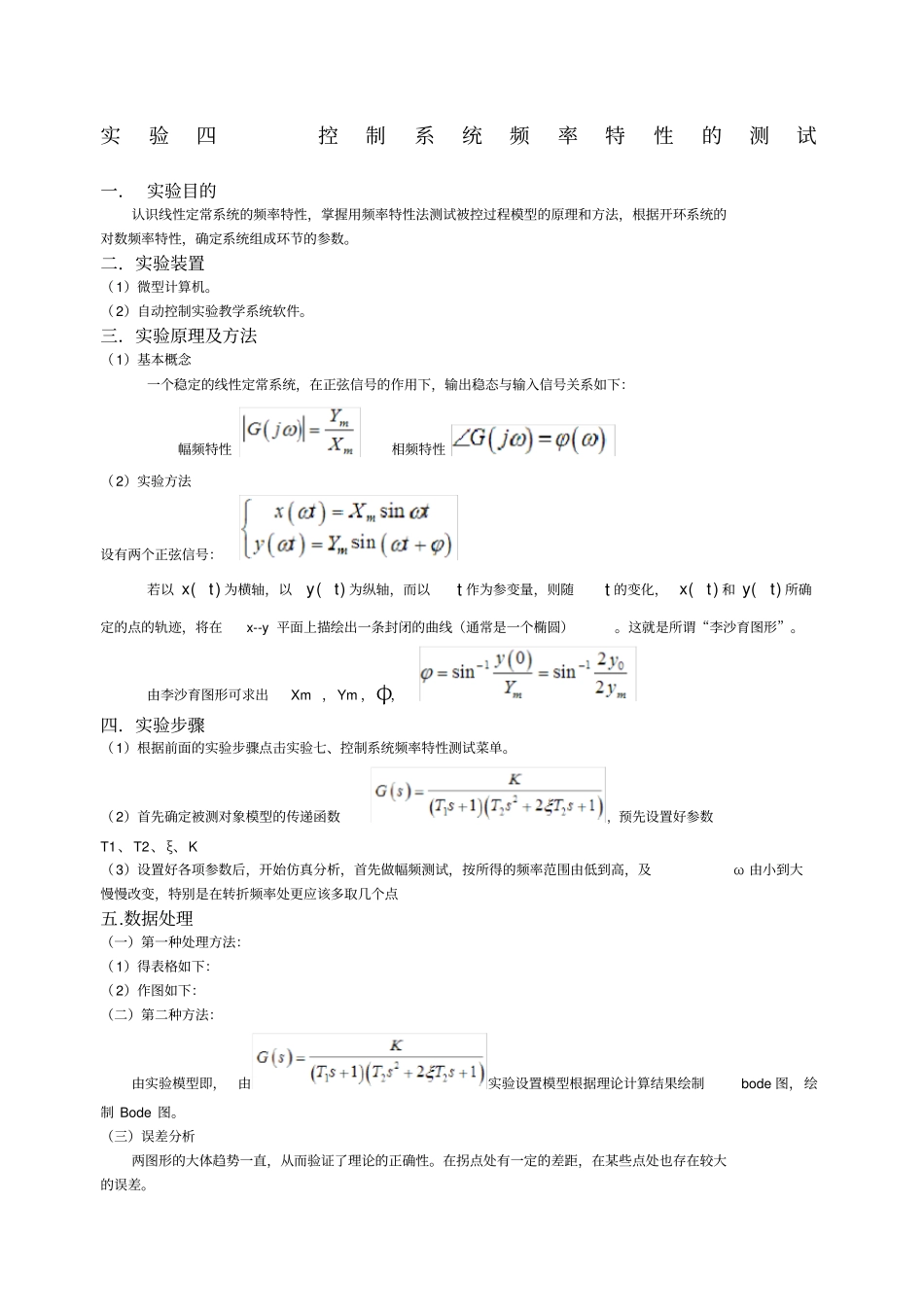

试验四控制系统频率特性的测试试验报告_第1页
1/2

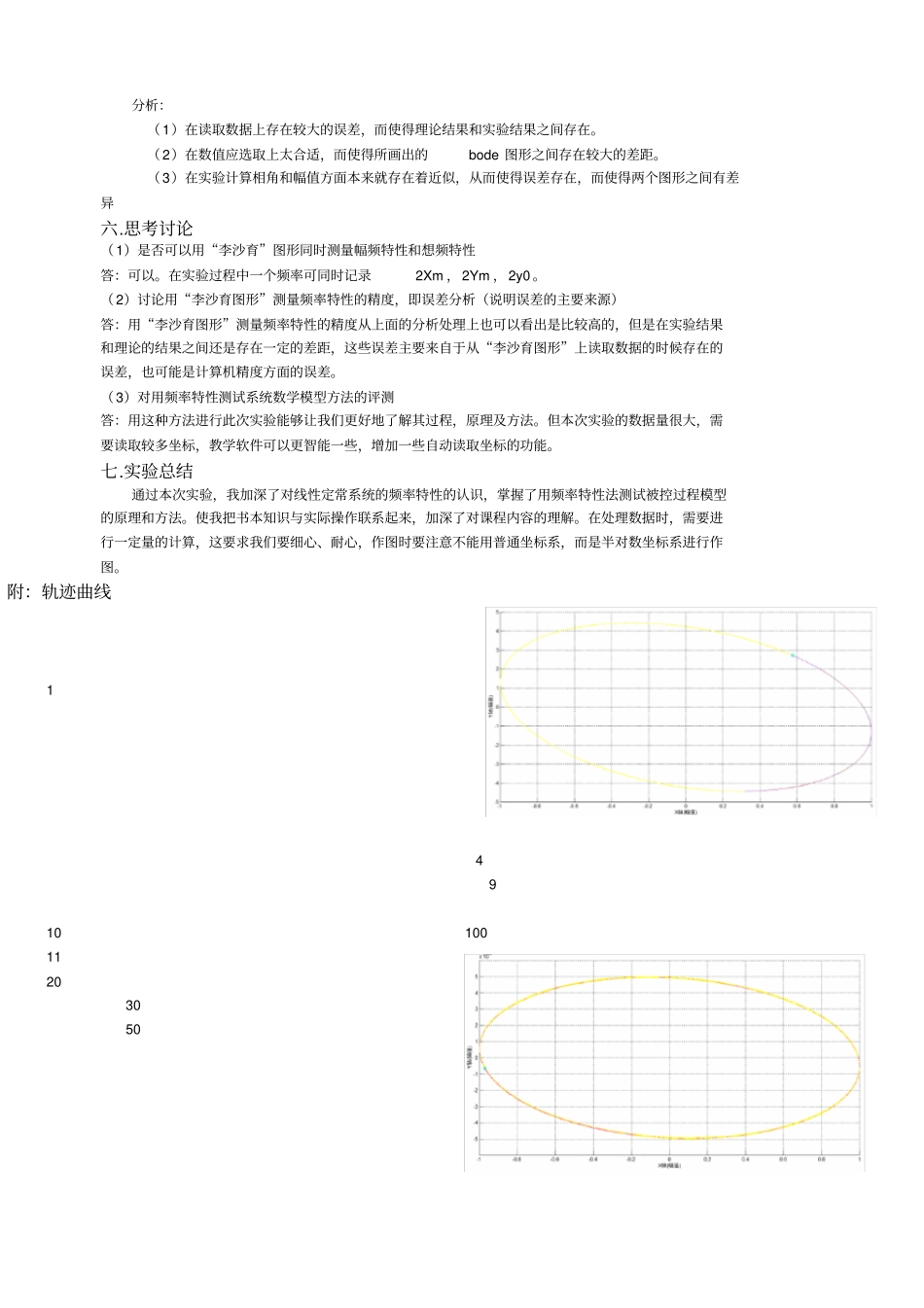

试验四控制系统频率特性的测试试验报告_第2页
2/2
实验四控制系统频率特性的测试一. 实验目的认识线性定常系统的频率特性,掌握用频率特性法测试被控过程模型的原理和方法,根据开环系统的对数频率特性,确定系统组成环节的参数。二.实验装置(1)微型计算机。(2)自动控制实验教学系统软件。三.实验原理及方法(1)基本概念一个稳定的线性定常系统,在正弦信号的作用下,输出稳态与输入信号关系如下:幅频特性相频特性(2)实验方法设有两个正弦信号:若以)( tx为横轴,以)(yt 为纵轴,而以t 作为参变量,则随t 的变化,)( tx和)(yt 所确定的点的轨迹,将在x--y 平面上描绘出一条封闭的曲线(通常是一个椭圆)。这就是所谓“李沙育图形”。由李沙育图形可求出Xm ,Ym ,φ,四.实验步骤(1)根据前面的实验步骤点击实验七、控制系统频率特性测试菜单。(2)首先确定被测对象模型的传递函数, 预先设置好参数T1、T2、ξ、K (3)设置好各项参数后,开始仿真分析,首先做幅频测试,按所得的频率范围由低到高,及ω 由小到大慢慢改变,特别是在转折频率处更应该多取几个点五.数据处理(一)第一种处理方法:(1)得表格如下:(2)作图如下:(二)第二种方法:由实验模型即,由实验设置模型根据理论计算结果绘制bode 图,绘制 Bode 图。(三)误差分析两图形的大体趋势一直,从而验证了理论的正确性。在拐点处有一定的差距,在某些点处也存在较大的误差。分析:(1)在读取数据上存在较大的误差,而使得理论结果和实验结果之间存在。(2)在数值应选取上太合适,而使得所画出的bode 图形之间存在较大的差距。(3)在实验计算相角和幅值方面本来就存在着近似,从而使得误差存在,而使得两个图形之间有差异六.思考讨论(1)是否可以用“李沙育”图形同时测量幅频特性和想频特性答:可以。在实验过程中一个频率可同时记录2Xm ,2Ym ,2y0 。(2)讨论用“李沙育图形”测量频率特性的精度,即误差分析(说明误差的主要来源)答:用“李沙育图形”测量频率特性的精度从上面的分析处理上也可以看出是比较高的,但是在实验结果和理论的结果之间还是存在一定的差距,这些误差主要来自于从“李沙育图形”上读取数据的时候存在的误差,也可能是计算机精度方面的误差。(3)对用频率特性测试系统数学模型方法的评测答:用这种方法进行此次实验能够让我们更好地了解其过程,原理及方法。但本次实验的数据量很大,需要读取较多坐标,教学软件可以更智能一些,增加一些自动读取坐标的功能...
