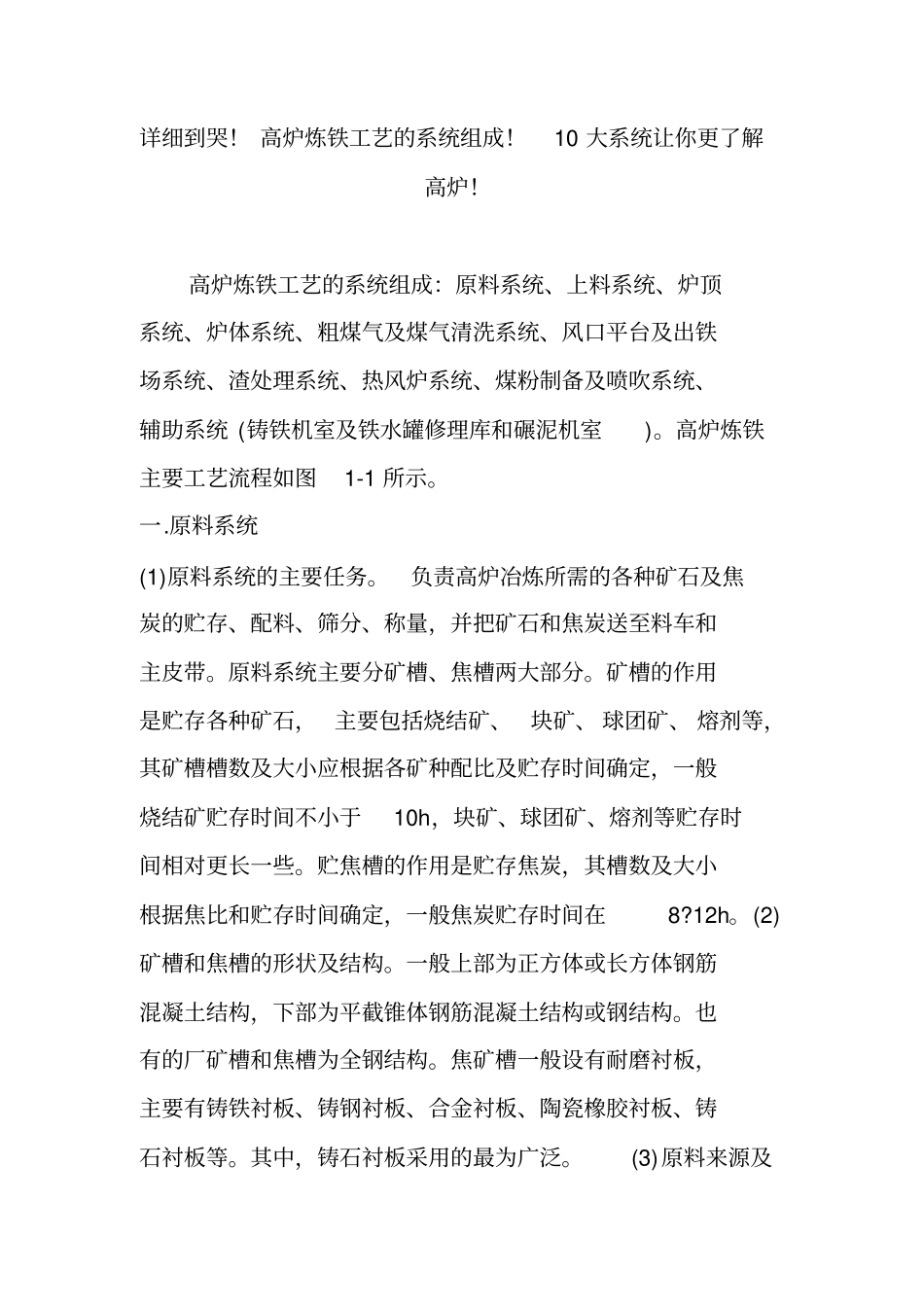

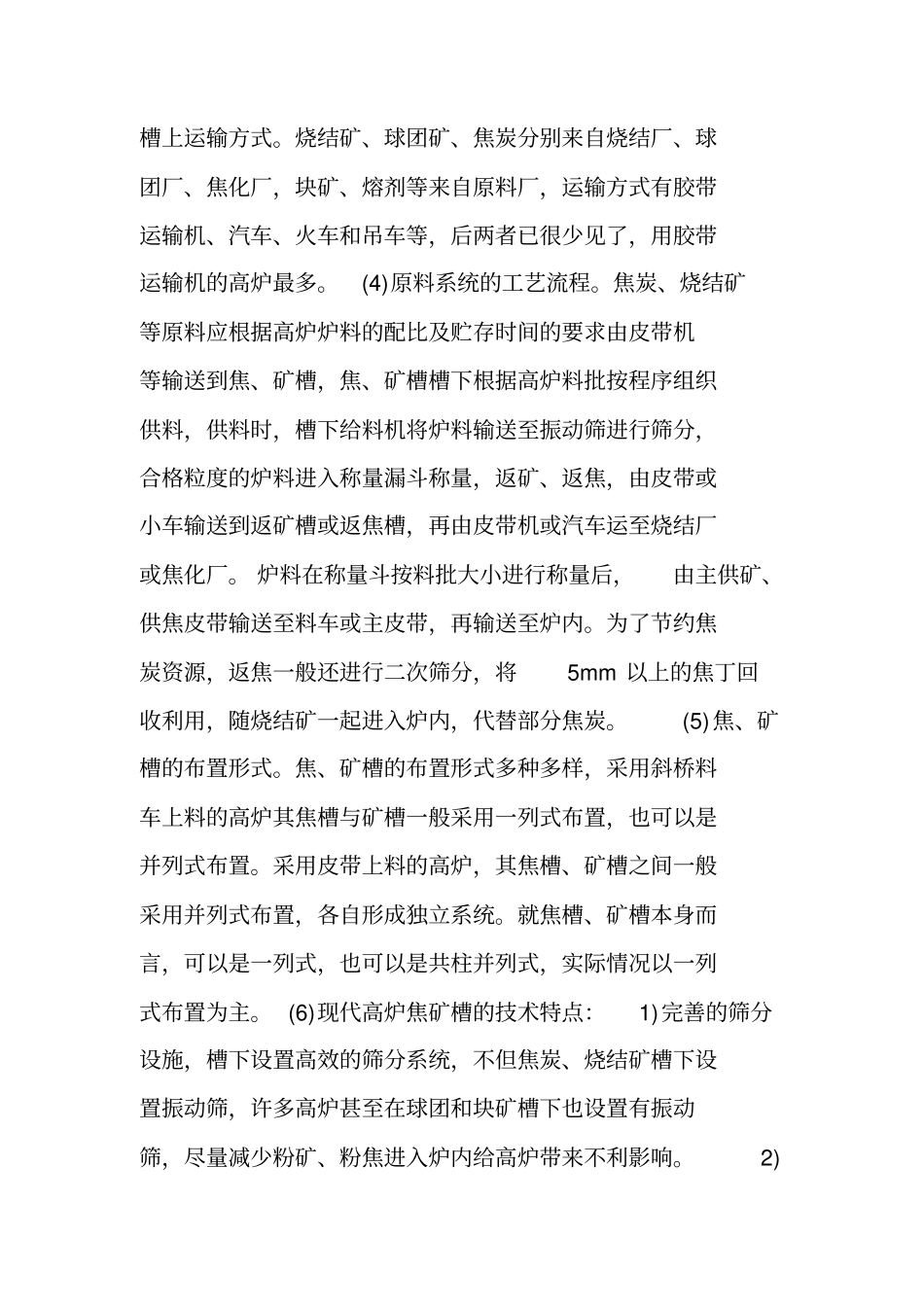

详细到哭！ 高炉炼铁工艺的系统组成！10 大系统让你更了解高炉！高炉炼铁工艺的系统组成：原料系统、上料系统、炉顶系统、炉体系统、粗煤气及煤气清洗系统、风口平台及出铁场系统、渣处理系统、热风炉系统、煤粉制备及喷吹系统、辅助系统 (铸铁机室及铁水罐修理库和碾泥机室)。高炉炼铁主要工艺流程如图1-1 所示。一.原料系统(1)原料系统的主要任务。负责高炉冶炼所需的各种矿石及焦炭的贮存、配料、筛分、称量，并把矿石和焦炭送至料车和主皮带。原料系统主要分矿槽、焦槽两大部分。矿槽的作用是贮存各种矿石， 主要包括烧结矿、块矿、 球团矿、 熔剂等，其矿槽槽数及大小应根据各矿种配比及贮存时间确定，一般烧结矿贮存时间不小于10h，块矿、球团矿、熔剂等贮存时间相对更长一些。贮焦槽的作用是贮存焦炭，其槽数及大小根据焦比和贮存时间确定，一般焦炭贮存时间在8?12h。(2)矿槽和焦槽的形状及结构。一般上部为正方体或长方体钢筋混凝土结构，下部为平截锥体钢筋混凝土结构或钢结构。也有的厂矿槽和焦槽为全钢结构。焦矿槽一般设有耐磨衬板，主要有铸铁衬板、铸钢衬板、合金衬板、陶瓷橡胶衬板、铸石衬板等。其中，铸石衬板采用的最为广泛。(3)原料来源及槽上运输方式。烧结矿、球团矿、焦炭分别来自烧结厂、球团厂、焦化厂，块矿、熔剂等来自原料厂，运输方式有胶带运输机、汽车、火车和吊车等，后两者已很少见了，用胶带运输机的高炉最多。(4)原料系统的工艺流程。焦炭、烧结矿等原料应根据高炉炉料的配比及贮存时间的要求由皮带机等输送到焦、矿槽，焦、矿槽槽下根据高炉料批按程序组织供料，供料时，槽下给料机将炉料输送至振动筛进行筛分，合格粒度的炉料进入称量漏斗称量，返矿、返焦，由皮带或小车输送到返矿槽或返焦槽，再由皮带机或汽车运至烧结厂或焦化厂。 炉料在称量斗按料批大小进行称量后，由主供矿、供焦皮带输送至料车或主皮带，再输送至炉内。为了节约焦炭资源，返焦一般还进行二次筛分，将5mm 以上的焦丁回收利用，随烧结矿一起进入炉内，代替部分焦炭。(5)焦、矿槽的布置形式。焦、矿槽的布置形式多种多样，采用斜桥料车上料的高炉其焦槽与矿槽一般采用一列式布置，也可以是并列式布置。采用皮带上料的高炉，其焦槽、矿槽之间一般采用并列式布置，各自形成独立系统。就焦槽、矿槽本身而言，可以是一列式，也可以是共柱并列式，实际情况以一列式布置为主。 (6)现代高炉焦矿槽的技术特点：1)完善的筛分设施，槽下设...
