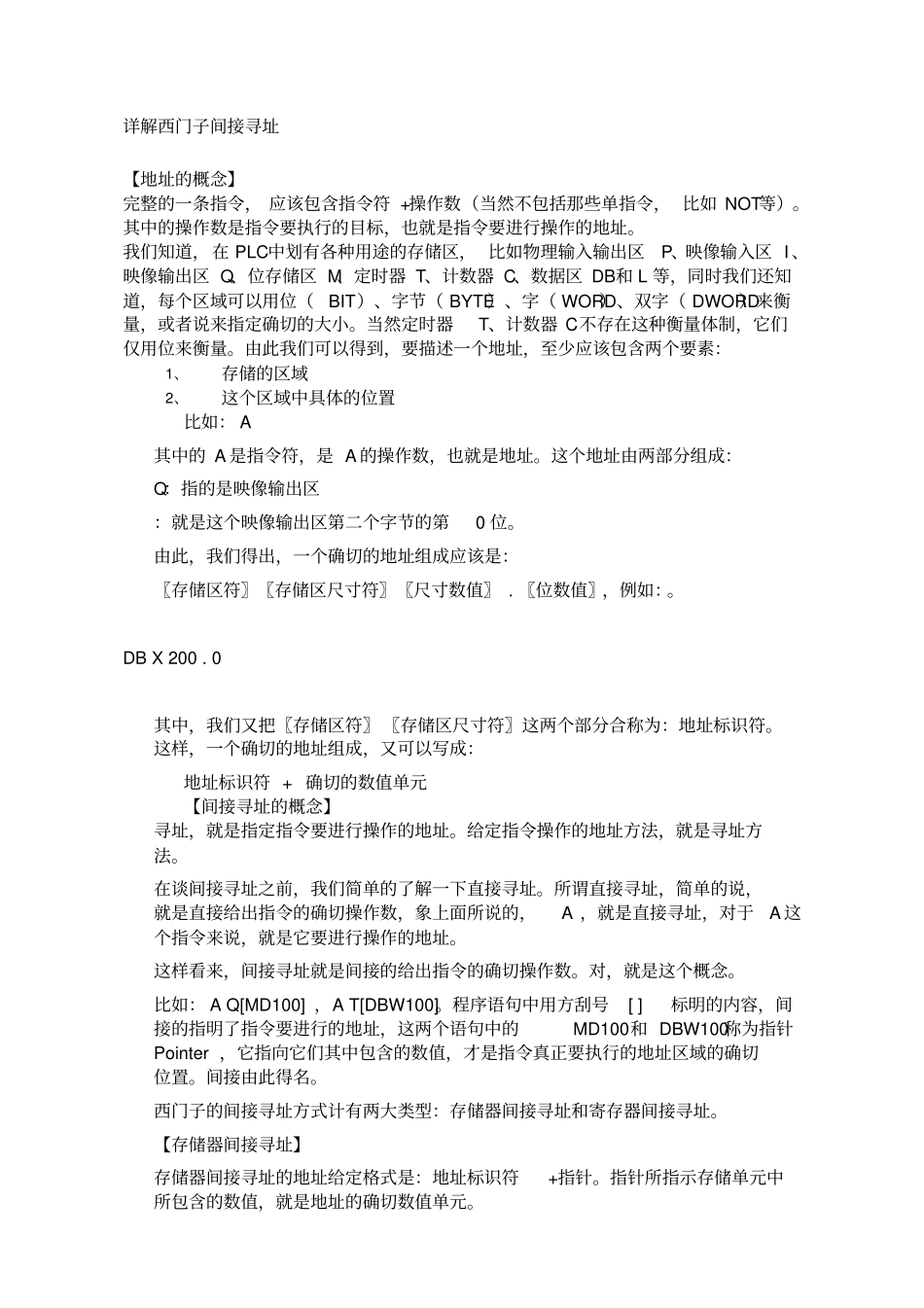

详解西门子间接寻址【地址的概念】完整的一条指令， 应该包含指令符 +操作数（当然不包括那些单指令， 比如 NOT等）。其中的操作数是指令要执行的目标，也就是指令要进行操作的地址。我们知道，在 PLC中划有各种用途的存储区， 比如物理输入输出区P、映像输入区 I 、映像输出区 Q、位存储区 M、定时器 T、计数器 C、数据区 DB和 L 等，同时我们还知道，每个区域可以用位（BIT）、字节（ BYTE）、字（ WORD）、双字（ DWORD）来衡量，或者说来指定确切的大小。当然定时器T、计数器 C不存在这种衡量体制，它们仅用位来衡量。由此我们可以得到，要描述一个地址，至少应该包含两个要素：1、存储的区域2、这个区域中具体的位置比如： A 其中的 A 是指令符，是 A 的操作数，也就是地址。这个地址由两部分组成：Q：指的是映像输出区：就是这个映像输出区第二个字节的第0 位。由此，我们得出，一个确切的地址组成应该是：〖存储区符〗〖存储区尺寸符〗〖尺寸数值〗 . 〖位数值〗，例如：。DB X 200 . 0其中，我们又把〖存储区符〗 〖存储区尺寸符〗这两个部分合称为：地址标识符。这样，一个确切的地址组成，又可以写成：地址标识符 + 确切的数值单元【间接寻址的概念】寻址，就是指定指令要进行操作的地址。给定指令操作的地址方法，就是寻址方法。在谈间接寻址之前，我们简单的了解一下直接寻址。所谓直接寻址，简单的说，就是直接给出指令的确切操作数，象上面所说的，A ，就是直接寻址，对于A 这个指令来说，就是它要进行操作的地址。这样看来，间接寻址就是间接的给出指令的确切操作数。对，就是这个概念。比如： A Q[MD100] ，A T[DBW100]。程序语句中用方刮号 [ ] 标明的内容，间接的指明了指令要进行的地址，这两个语句中的MD100和 DBW100称为指针Pointer ，它指向它们其中包含的数值，才是指令真正要执行的地址区域的确切位置。间接由此得名。西门子的间接寻址方式计有两大类型：存储器间接寻址和寄存器间接寻址。【存储器间接寻址】存储器间接寻址的地址给定格式是：地址标识符+指针。指针所指示存储单元中所包含的数值，就是地址的确切数值单元。存储器间接寻址具有两个指针格式：单字和双字。单字指针是一个 16bit 的结构，从 0-15bit ，指示一个从 0-65535 的数值，这个数值就是被寻址的存储区域的编号。双字指针是一个32bit的结构，从 0-2bit ，共三位，按照8 进制指示被寻址的位编...
