请你在4h内,按要求完成下列工作任务

请你在4h内,按要求完成下列工作任务_第1页
1/9
请你在4h内,按要求完成下列工作任务_第2页
2/9
请你在4h内,按要求完成下列工作任务_第3页
3/9

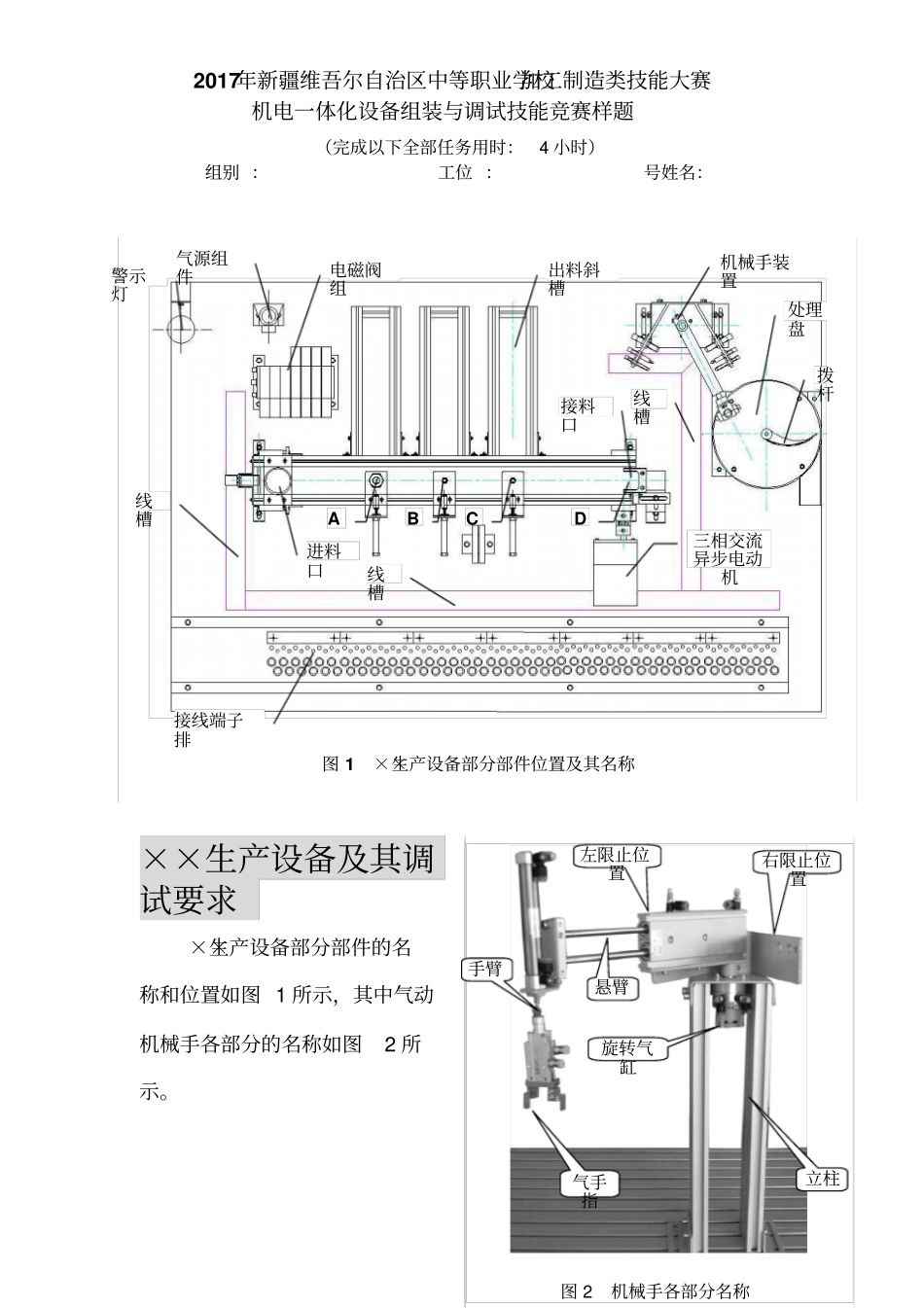

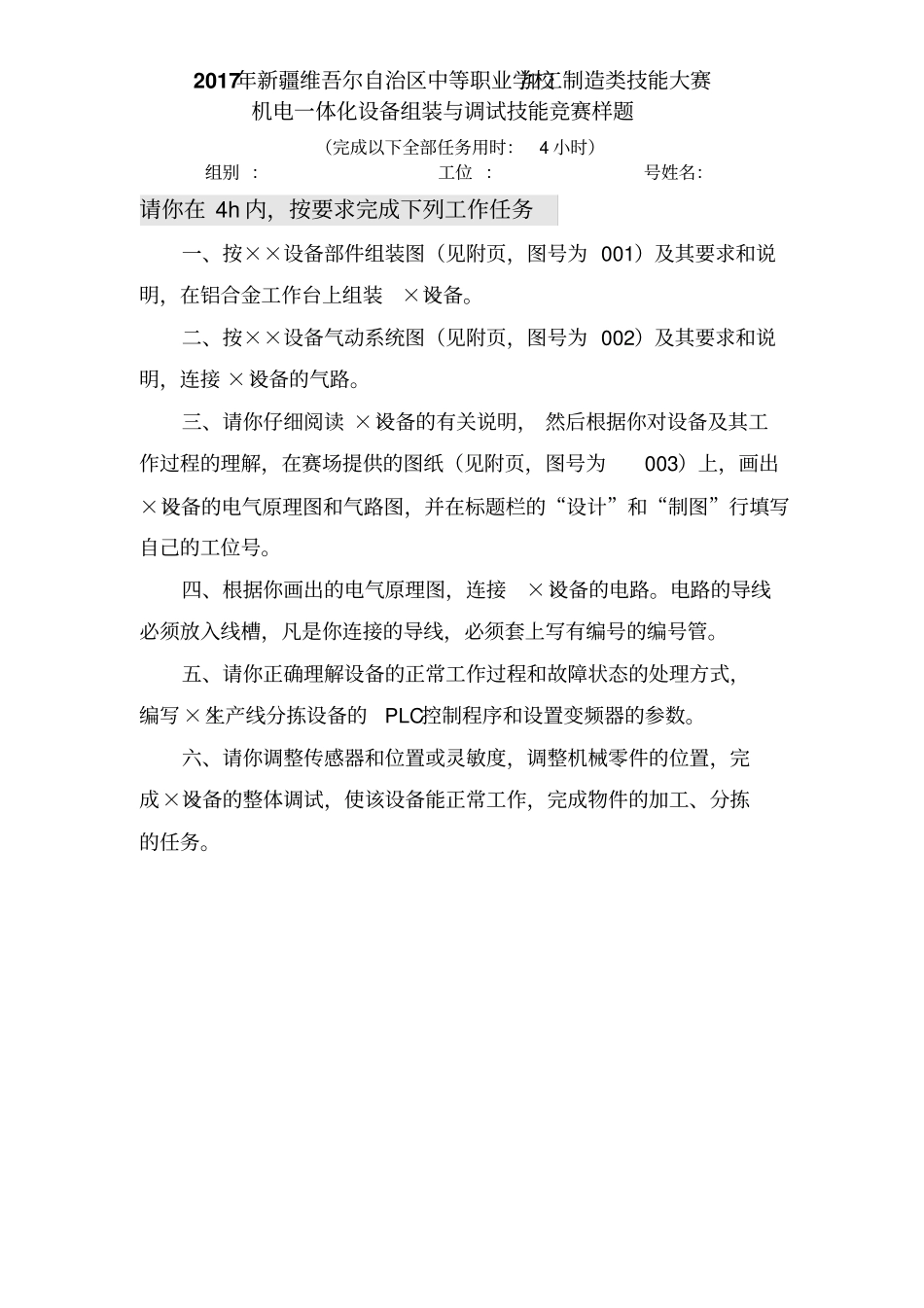

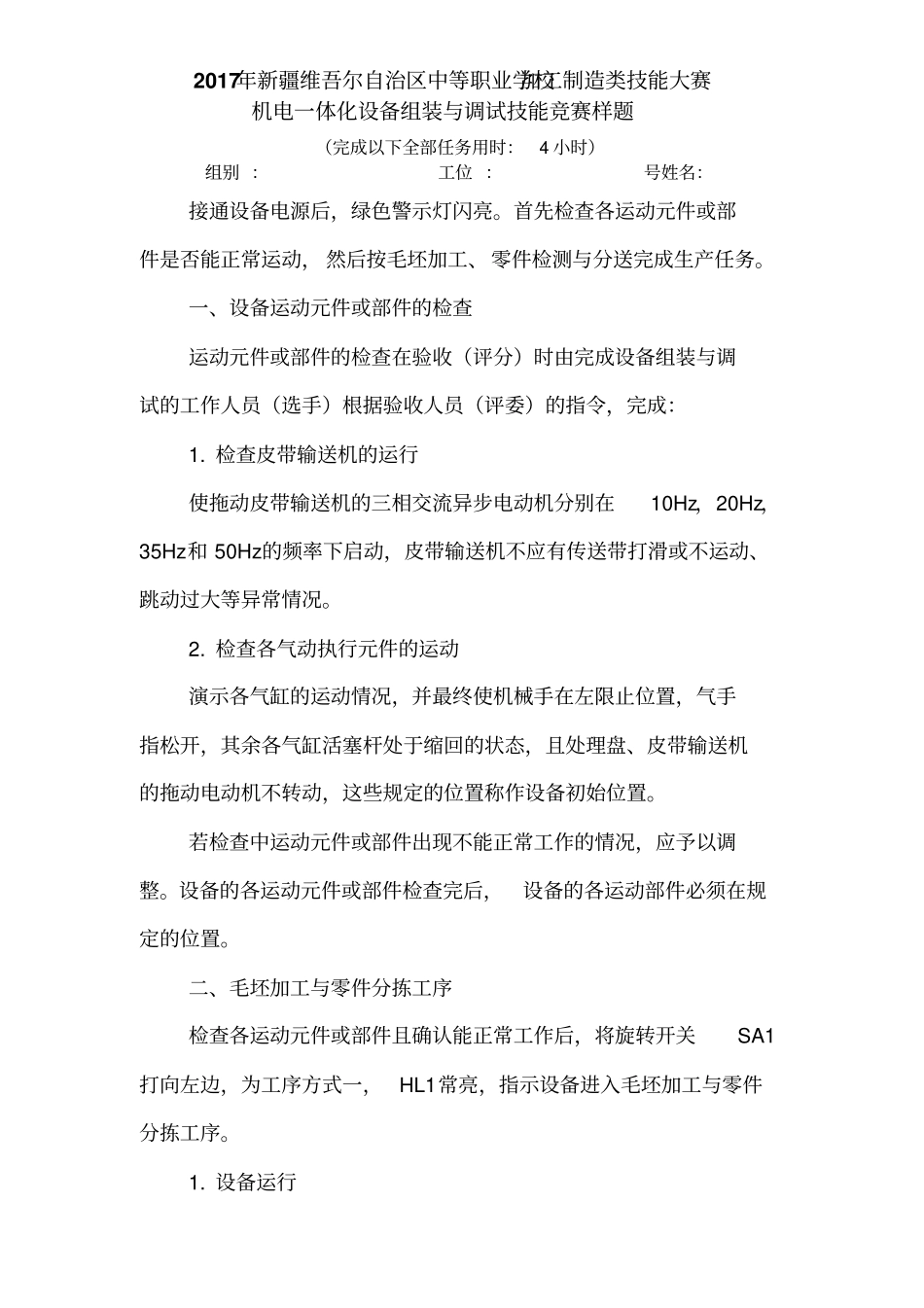

2017年新疆维吾尔自治区中等职业学校加工制造类技能大赛机电一体化设备组装与调试技能竞赛样题(完成以下全部任务用时:4 小时)组别 :工位 :号姓名:请你在 4h 内,按要求完成下列工作任务一、按××设备部件组装图(见附页,图号为 001)及其要求和说明,在铝合金工作台上组装××设备。二、按××设备气动系统图(见附页,图号为 002)及其要求和说明,连接 ××设备的气路。三、请你仔细阅读 ××设备的有关说明, 然后根据你对设备及其工作过程的理解,在赛场提供的图纸(见附页,图号为003)上,画出××设备的电气原理图和气路图,并在标题栏的“设计”和“制图”行填写自己的工位号。四、根据你画出的电气原理图,连接××设备的电路。电路的导线必须放入线槽,凡是你连接的导线,必须套上写有编号的编号管。五、请你正确理解设备的正常工作过程和故障状态的处理方式,编写××生产线分拣设备的PLC控制程序和设置变频器的参数。六、请你调整传感器和位置或灵敏度,调整机械零件的位置,完成××设备的整体调试,使该设备能正常工作,完成物件的加工、分拣的任务。2017年新疆维吾尔自治区中等职业学校加工制造类技能大赛机电一体化设备组装与调试技能竞赛样题(完成以下全部任务用时:4 小时)组别 :工位 :号姓名:图 2 机械手各部分名称悬臂手臂气手指旋转气缸立柱右限止位置左限止位置图 1 ××生产设备部分部件位置及其名称A B C D 进料口三相交流异步电动机出料斜槽处理盘机械手装置警示灯气源组件拨杆接料口电磁阀组线槽线槽线槽接线端子排××生产设备及其调试要求××生产设备部分部件的名称和位置如图 1 所示,其中气动机械手各部分的名称如图2 所示。2017年新疆维吾尔自治区中等职业学校加工制造类技能大赛机电一体化设备组装与调试技能竞赛样题(完成以下全部任务用时:4 小时)组别 :工位 :号姓名:接通设备电源后,绿色警示灯闪亮。首先检查各运动元件或部件是否能正常运动, 然后按毛坯加工、零件检测与分送完成生产任务。一、设备运动元件或部件的检查运动元件或部件的检查在验收(评分)时由完成设备组装与调试的工作人员(选手)根据验收人员(评委)的指令,完成:1. 检查皮带输送机的运行使拖动皮带输送机的三相交流异步电动机分别在10Hz,20Hz,35Hz和 50Hz的频率下启动,皮带输送机不应有传送带打滑或不运动、跳动过大等异常情况。2. 检查各气动执行元件的运动演示各气缸的运动情...
