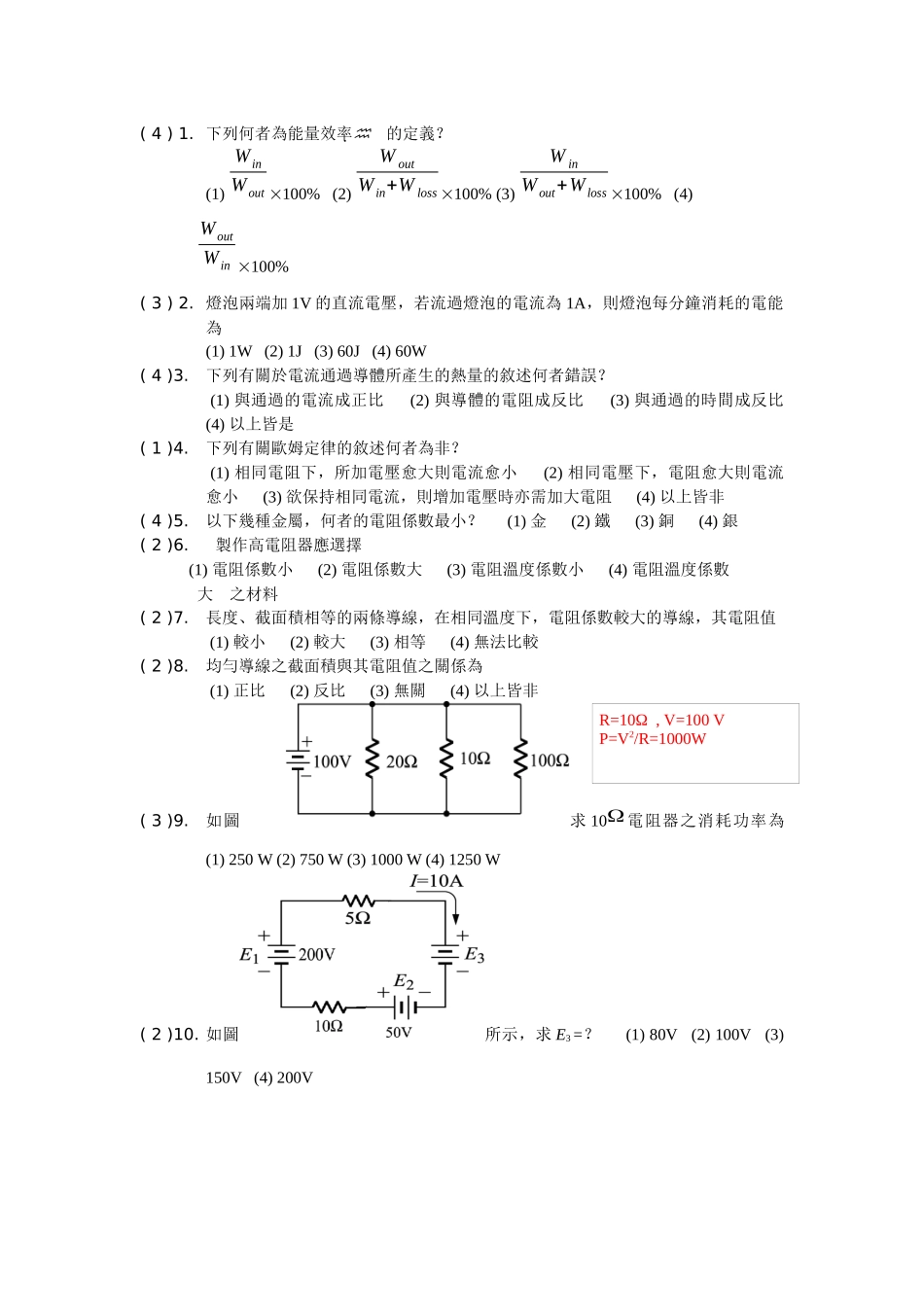

( 4 ) 1. 下列何者為能量效率的定義？(1) WinWout 100% (2) W outW in+W loss 100% (3) W inW out+W loss 100% (4) WoutWin 100%( 3 ) 2. 燈泡兩端加 1V 的直流電壓，若流過燈泡的電流為 1A，則燈泡每分鐘消耗的電能為(1) 1W (2) 1J (3) 60J (4) 60W( 4 )3.下列有關於電流通過導體所產生的熱量的敘述何者錯誤？ (1) 與通過的電流成正比 (2) 與導體的電阻成反比 (3) 與通過的時間成反比 (4) 以上皆是( 1 )4.下列有關歐姆定律的敘述何者為非？ (1) 相同電阻下，所加電壓愈大則電流愈小 (2) 相同電壓下，電阻愈大則電流愈小 (3) 欲保持相同電流，則增加電壓時亦需加大電阻 (4) 以上皆非( 4 )5.以下幾種金屬，何者的電阻係數最小？ (1) 金 (2) 鐵 (3) 銅 (4) 銀( 2 )6. 製作高電阻器應選擇 (1) 電阻係數小 (2) 電阻係數大 (3) 電阻溫度係數小 (4) 電阻溫度係數 大 之材料( 2 )7.長度、截面積相等的兩條導線，在相同溫度下，電阻係數較大的導線，其電阻值 (1) 較小 (2) 較大 (3) 相等 (4) 無法比較( 2 )8.均勻導線之截面積與其電阻值之關係為 (1) 正比 (2) 反比 (3) 無關 (4) 以上皆非( 3 )9.如圖求 10Ω 電阻器之消耗功率為 (1) 250 W (2) 750 W (3) 1000 W (4) 1250 W( 2 )10. 如圖所示，求 E3 =？ (1) 80V (2) 100V (3) 150V (4) 200VR=10Ω , V=100 VP=V2/R=1000W( 1 )11.如圖所示，VCA = (1) -18 V (2) -30 V (3)18 V (4)30 V( 2 )12. 如上圖,電流 Ι1 = (1) 4 A (2) 6 A (3) 8 A (4) 10 A ( 4 )13. 下列何者是組成電路的基本元件？ (1) 電源 (2) 導線 (3) 負載 (4) 以上皆是( 1 )14. 如圖所示，欲測量 50kΩ兩端之電壓，若電壓表的靈敏度為 1kΩ /V，且將電壓表置於 DC50V 檔，則電壓表讀數值應接近於多少？ (1) 30V (2) 60V (3) 50V (4) 100V 。( 3 ) 15.如圖Rab為 (1) 5Ω(2) 8Ω(3) 10Ω(4) 13.3Ω 。( 1 )16. 如圖電路 Vab = 60 伏，S 開關關閉（ON）時，安培計之電流為啟開（OFF）之幾倍？ (1) 0.83 (2) 1 (3) 1.53 (4) 2.7( 3 )17. 如圖電路，電壓源等於多少伏特？ (1) 25V (2) 35V (3) 58V (4) 75VVCA =Vc-Va=6-24=-18I1=V/R=18/3=6ARab=3+[(4+8)//(4+13)] 10 Ω≒4=[20/(20+...
