课程标准的参考格式可根据课程的特点进行适当修改UG模具设计学习领域课程标准

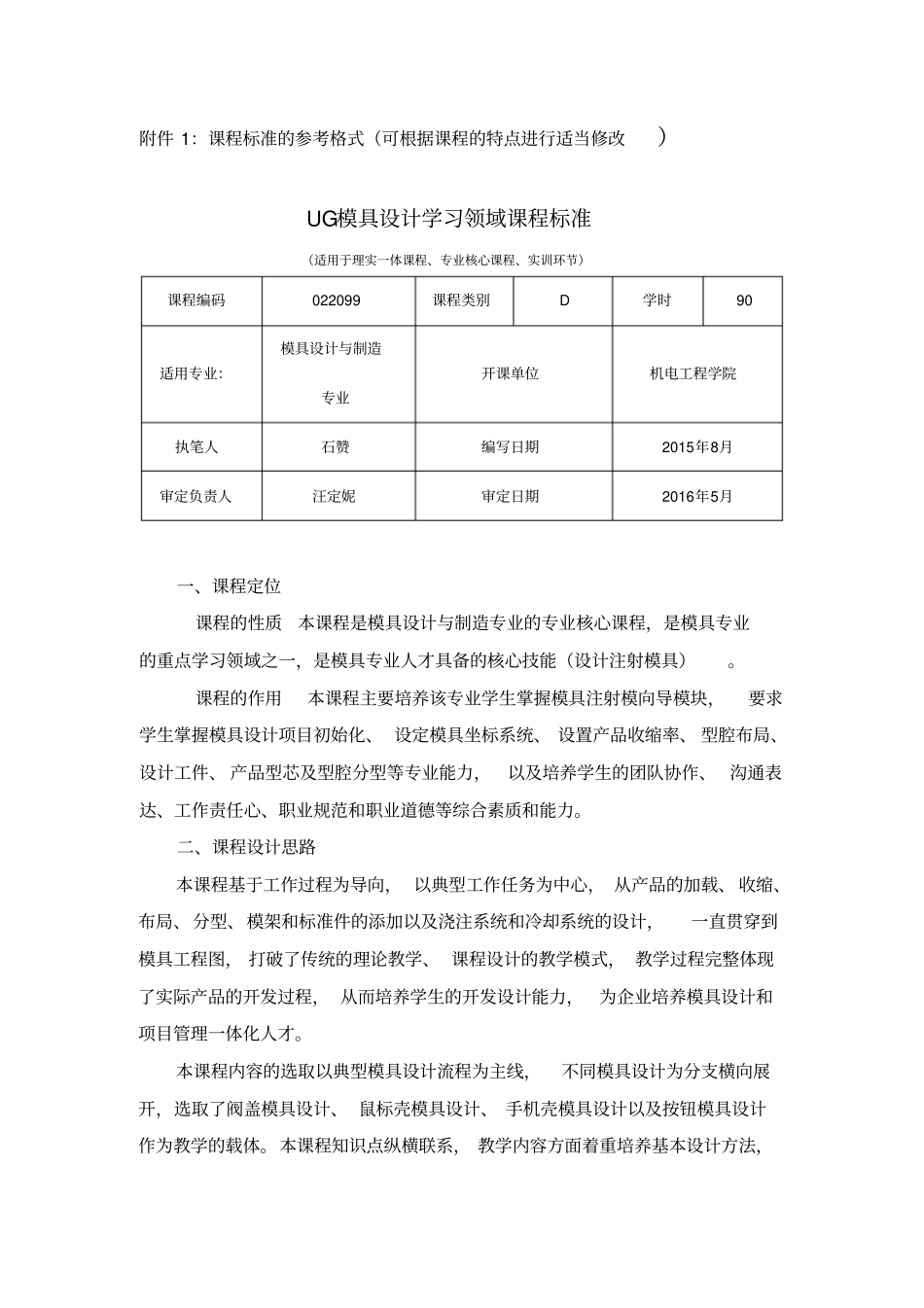

课程标准的参考格式可根据课程的特点进行适当修改UG模具设计学习领域课程标准_第1页
1/11

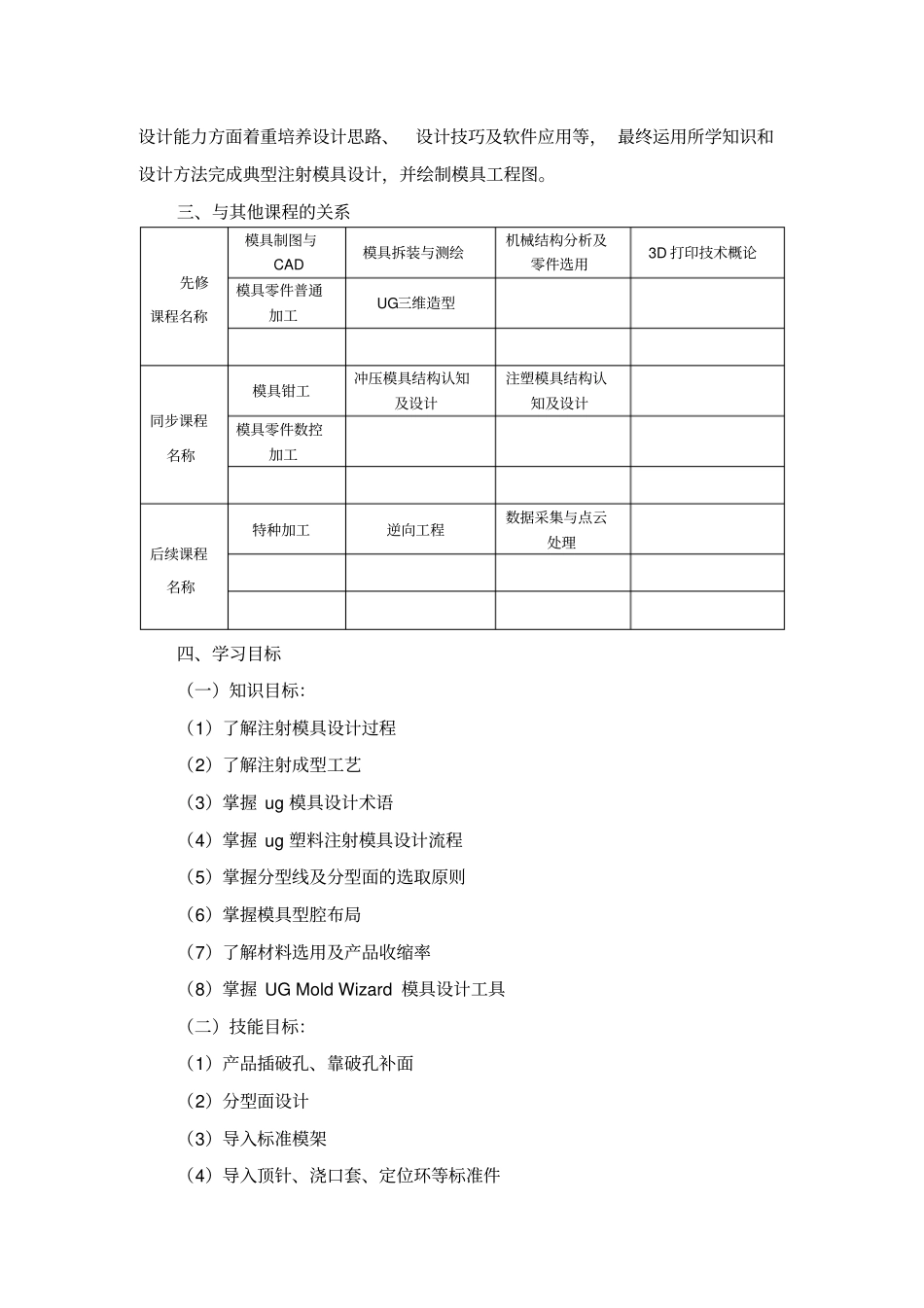

课程标准的参考格式可根据课程的特点进行适当修改UG模具设计学习领域课程标准_第2页
2/11
课程标准的参考格式可根据课程的特点进行适当修改UG模具设计学习领域课程标准_第3页
3/11
附件 1:课程标准的参考格式(可根据课程的特点进行适当修改)UG模具设计学习领域课程标准(适用于理实一体课程、专业核心课程、实训环节)课程编码022099 课程类别D 学时90 适用专业:模具设计与制造专业开课单位机电工程学院执笔人石赞编写日期2015年8月审定负责人汪定妮审定日期2016年5月一、课程定位课程的性质本课程是模具设计与制造专业的专业核心课程,是模具专业的重点学习领域之一,是模具专业人才具备的核心技能(设计注射模具)。课程的作用本课程主要培养该专业学生掌握模具注射模向导模块,要求学生掌握模具设计项目初始化、 设定模具坐标系统、 设置产品收缩率、 型腔布局、设计工件、 产品型芯及型腔分型等专业能力,以及培养学生的团队协作、 沟通表达、工作责任心、职业规范和职业道德等综合素质和能力。二、课程设计思路本课程基于工作过程为导向, 以典型工作任务为中心, 从产品的加载、 收缩、布局、分型、模架和标准件的添加以及浇注系统和冷却系统的设计,一直贯穿到模具工程图, 打破了传统的理论教学、 课程设计的教学模式, 教学过程完整体现了实际产品的开发过程, 从而培养学生的开发设计能力,为企业培养模具设计和项目管理一体化人才。本课程内容的选取以典型模具设计流程为主线,不同模具设计为分支横向展开,选取了阀盖模具设计、 鼠标壳模具设计、 手机壳模具设计以及按钮模具设计作为教学的载体。本课程知识点纵横联系, 教学内容方面着重培养基本设计方法,设计能力方面着重培养设计思路、设计技巧及软件应用等, 最终运用所学知识和设计方法完成典型注射模具设计,并绘制模具工程图。三、与其他课程的关系先修课程名称模具制图与CAD 模具拆装与测绘机械结构分析及零件选用3D 打印技术概论模具零件普通加工UG三维造型同步课程名称模具钳工冲压模具结构认知及设计注塑模具结构认知及设计模具零件数控加工后续课程名称特种加工逆向工程数据采集与点云处理四、学习目标(一)知识目标:(1)了解注射模具设计过程(2)了解注射成型工艺(3)掌握 ug 模具设计术语(4)掌握 ug 塑料注射模具设计流程(5)掌握分型线及分型面的选取原则(6)掌握模具型腔布局(7)了解材料选用及产品收缩率(8)掌握 UG Mold Wizard 模具设计工具(二)技能目标:(1)产品插破孔、靠破孔补面(2)分型面设计(3)导入标准模架(4)导入顶针、浇口套、定位环等标准件(5)镶件和侧向抽芯机构的设计(6...
