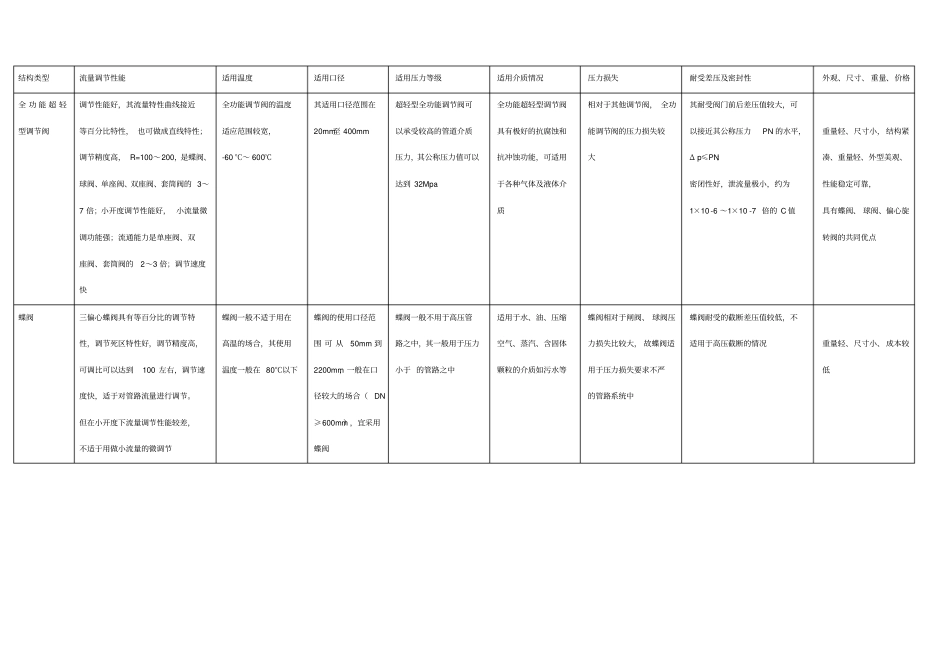

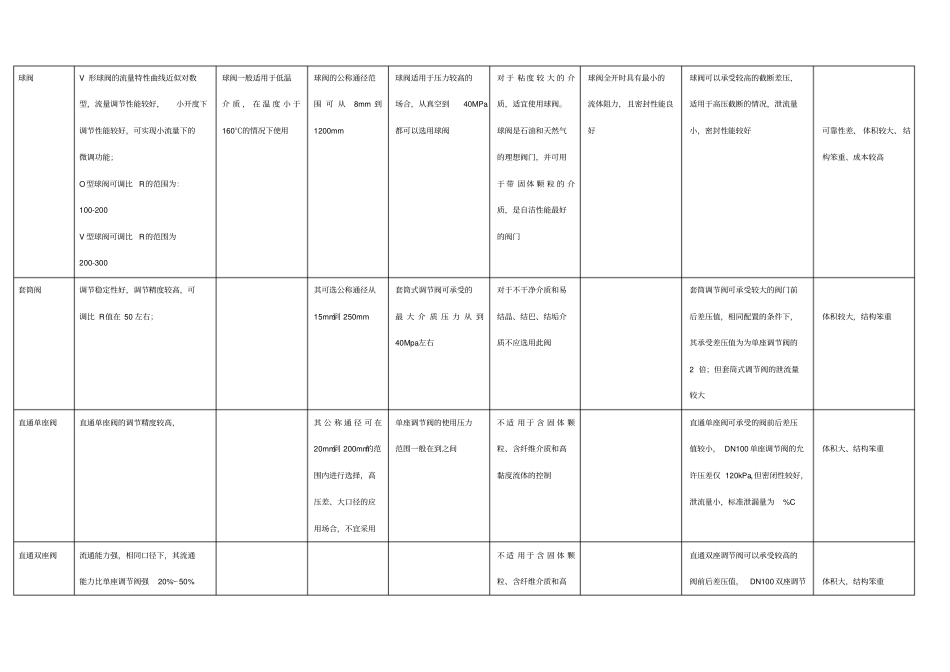

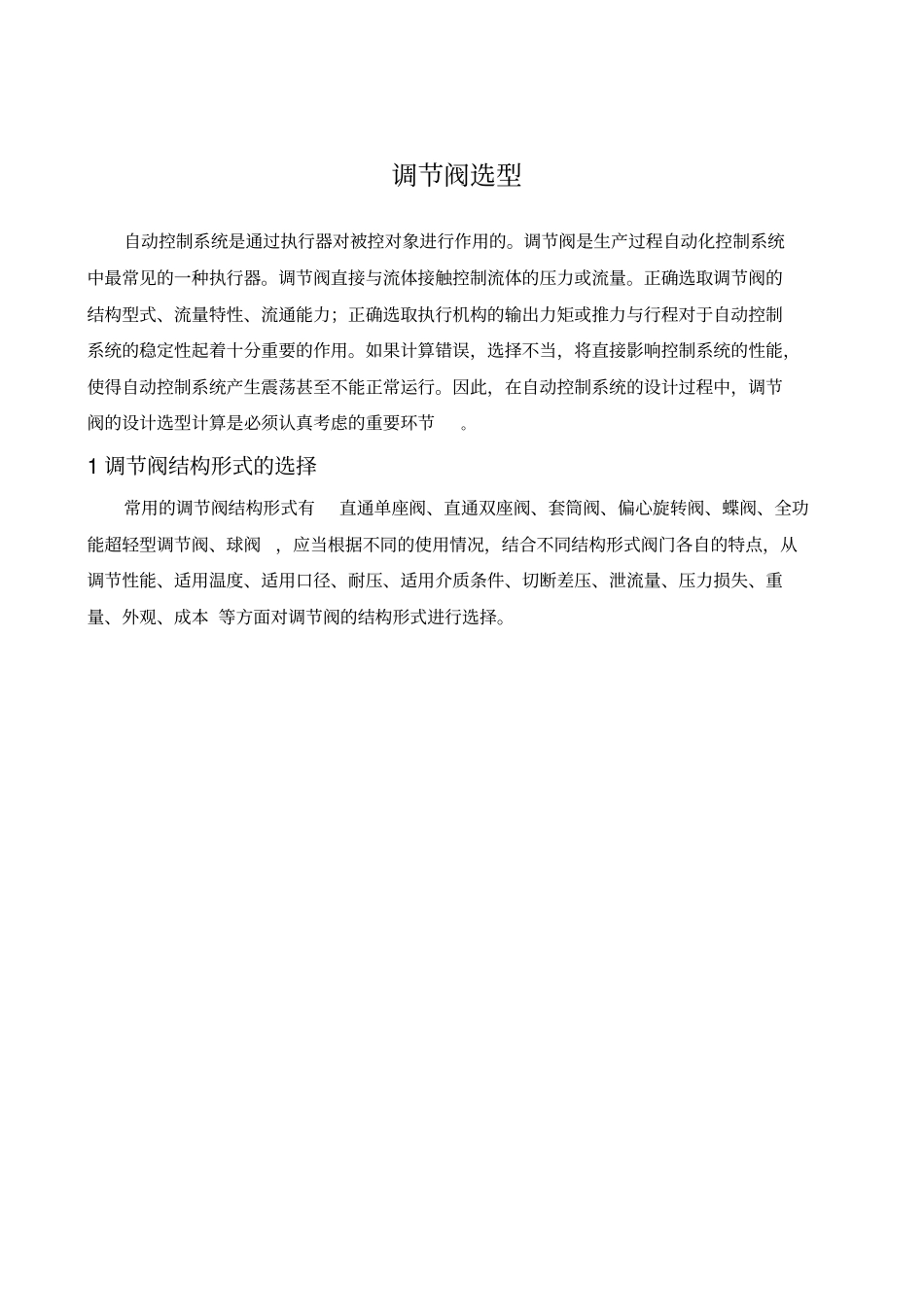

调节阀选型自动控制系统是通过执行器对被控对象进行作用的。调节阀是生产过程自动化控制系统中最常见的一种执行器。调节阀直接与流体接触控制流体的压力或流量。正确选取调节阀的结构型式、流量特性、流通能力；正确选取执行机构的输出力矩或推力与行程对于自动控制系统的稳定性起着十分重要的作用。如果计算错误，选择不当，将直接影响控制系统的性能，使得自动控制系统产生震荡甚至不能正常运行。因此，在自动控制系统的设计过程中，调节阀的设计选型计算是必须认真考虑的重要环节。1 调节阀结构形式的选择常用的调节阀结构形式有直通单座阀、直通双座阀、套筒阀、偏心旋转阀、蝶阀、全功能超轻型调节阀、球阀，应当根据不同的使用情况，结合不同结构形式阀门各自的特点，从调节性能、适用温度、适用口径、耐压、适用介质条件、切断差压、泄流量、压力损失、重量、外观、成本 等方面对调节阀的结构形式进行选择。结构类型流量调节性能适用温度适用口径适用压力等级适用介质情况压力损失耐受差压及密封性外观、尺寸、 重量、价格全 功 能 超 轻型调节阀调节性能好，其流量特性曲线接近等百分比特性， 也可做成直线特性；调节精度高， R=100～200，是蝶阀、球阀、单座阀、双座阀、套筒阀的 3～7 倍；小开度调节性能好， 小流量微调功能强；流通能力是单座阀、双座阀、套筒阀的2～3 倍；调节速度快全功能调节阀的温度适应范围较宽，-60 ℃～ 600℃其适用口径范围在20mm至 400mm超轻型全功能调节阀可以承受较高的管道介质压力，其公称压力值可以达到 32Mpa全功能超轻型调节阀具有极好的抗腐蚀和抗冲蚀功能，可适用于各种气体及液体介质相对于其他调节阀， 全功能调节阀的压力损失较大其耐受阀门前后差压值较大，可以接近其公称压力PN 的水平，Δ p≤PN；密闭性好，泄流量极小，约为1×10 -6 ～1×10 -7 倍的 C 值重量轻、尺寸小， 结构紧凑、重量轻、外型美观、性能稳定可靠，具有蝶阀、 球阀、偏心旋转阀的共同优点蝶阀三偏心蝶阀具有等百分比的调节特性，调节死区特性好，调节精度高，可调比可以达到100 左右，调节速度快，适于对管路流量进行调节。但在小开度下流量调节性能较差，不适于用做小流量的微调节蝶阀一般不适于用在高温的场合，其使用温度一般在 80℃以下蝶阀的使用口径范围 可 从50mm 到2200mm，一般在口径较大的场合（DN≥600mm），宜采用蝶阀蝶阀一般不用于高压管路之中，其一般用于压力小于 的管...
