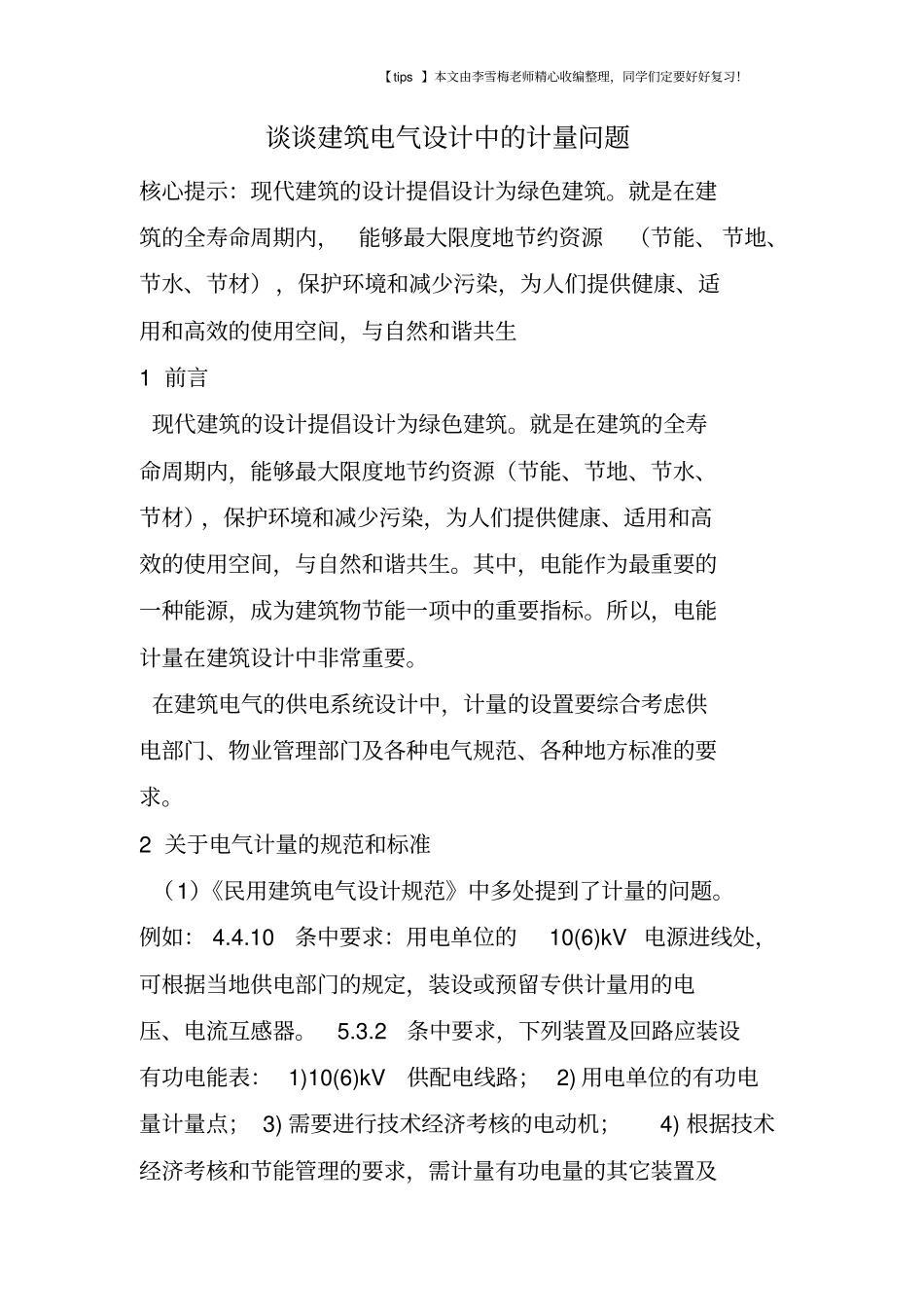

谈谈建筑电气设计中的计量问题

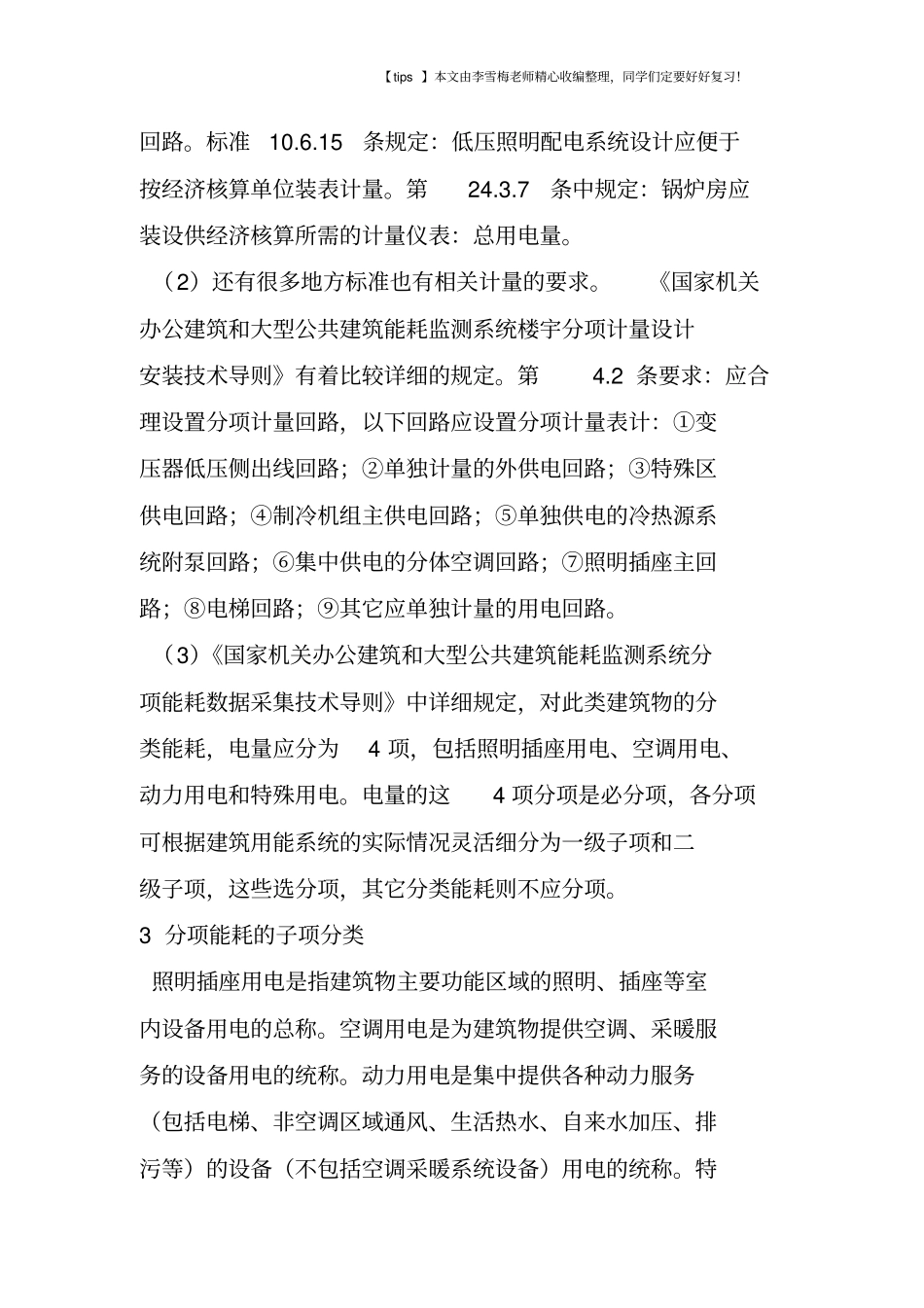

【 tips 】本文由李雪梅老师精心收编整理，同学们定要好好复习！谈谈建筑电气设计中的计量问题核心提示：现代建筑的设计提倡设计为绿色建筑。就是在建筑的全寿命周期内，能够最大限度地节约资源（节能、 节地、节水、节材），保护环境和减少污染，为人们提供健康、适用和高效的使用空间，与自然和谐共生1 前言现代建筑的设计提倡设计为绿色建筑。就是在建筑的全寿命周期内，能够最大限度地节约资源（节能、节地、节水、节材），保护环境和减少污染，为人们提供健康、适用和高效的使用空间，与自然和谐共生。其中，电能作为最重要的一种能源，成为建筑物节能一项中的重要指标。所以，电能计量在建筑设计中非常重要。在建筑电气的供电系统设计中，计量的设置要综合考虑供电部门、物业管理部门及各种电气规范、各种地方标准的要求。2 关于电气计量的规范和标准（1）《民用建筑电气设计规范》中多处提到了计量的问题。例如： 4.4.10条中要求：用电单位的10(6)kV 电源进线处，可根据当地供电部门的规定，装设或预留专供计量用的电压、电流互感器。5.3.2条中要求，下列装置及回路应装设有功电能表： 1)10(6)kV供配电线路； 2) 用电单位的有功电量计量点； 3) 需要进行技术经济考核的电动机；4) 根据技术经济考核和节能管理的要求，需计量有功电量的其它装置及【 tips 】本文由李雪梅老师精心收编整理，同学们定要好好复习！回路。标准10.6.15条规定：低压照明配电系统设计应便于按经济核算单位装表计量。第24.3.7条中规定：锅炉房应装设供经济核算所需的计量仪表：总用电量。（2）还有很多地方标准也有相关计量的要求。《国家机关办公建筑和大型公共建筑能耗监测系统楼宇分项计量设计安装技术导则》有着比较详细的规定。第4.2 条要求：应合理设置分项计量回路，以下回路应设置分项计量表计：①变压器低压侧出线回路；②单独计量的外供电回路；③特殊区供电回路；④制冷机组主供电回路；⑤单独供电的冷热源系统附泵回路；⑥集中供电的分体空调回路；⑦照明插座主回路；⑧电梯回路；⑨其它应单独计量的用电回路。（3）《国家机关办公建筑和大型公共建筑能耗监测系统分项能耗数据采集技术导则》中详细规定，对此类建筑物的分类能耗，电量应分为4 项，包括照明插座用电、空调用电、动力用电和特殊用电。电量的这4 项分项是必分项，各分项可根据建筑用能系统的实际情况灵活细分为一级子项和二级子项，这些选分项，其它分类能耗则不应分项。3...
