变频器故障诊断与维修

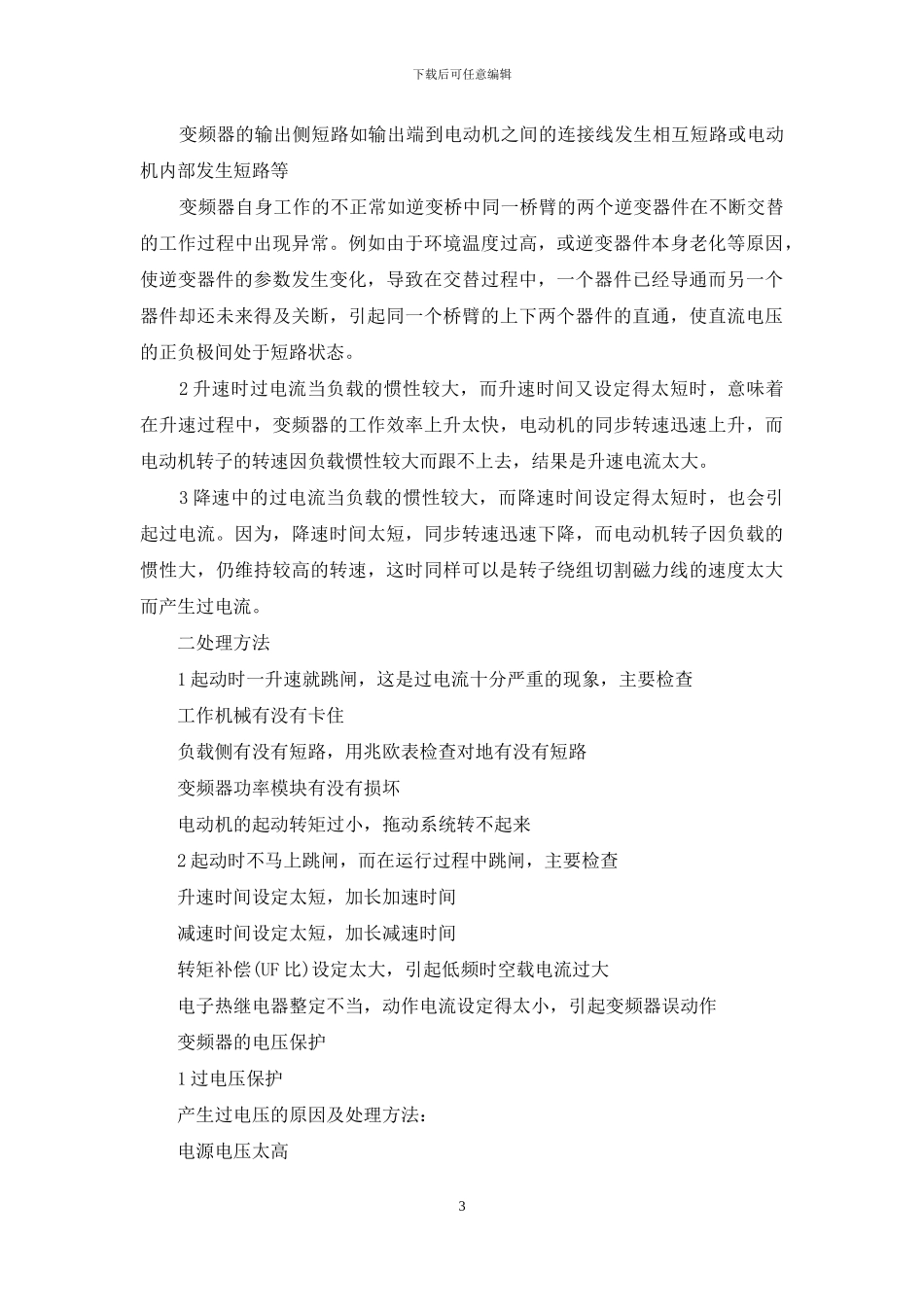

下载后可任意编辑变频器故障诊断与维修变频器故障诊断与维修变频器相关维修知识 变频器相关维修知识 一静态测试 1 测试整流电路 找下结果，可以判定电路已出现异常，A 到变频器内部直流电源的 P 端和 N端，将万用表调到电阻 X10 档，红表棒接到 P，黑表棒分别依到 RST，正常时有几十欧的阻值，且基本平衡。相反将黑表棒接到 P 端，红表棒依次接到 RST，有一个接近于无穷大的阻值。将红表棒接到 N 端，重复以上步骤，都应得到相同结果。假如有以阻值三相不平衡，说明整流桥有故障 B 红表棒接 P 端时，电阻无穷大，可以断定整流桥故障或启动电阻出现故障。 2 测试逆变电路 将红表棒接到 P 端，黑表棒分别接 UVW 上，应该有几十欧的阻值，且各相阻值基本相同，反相应该为无穷大。将黑表棒 N 端，重复以上步骤应得到相同结果，否则可确定逆变模块有故障。 二动态测试 在静态测试结果正常以后，才可进行动态测试，即上电试机。在上电前后必须注意以下几点： 1 上电之前，须确认输入电压是否有误，将 380V 电源接入 220V 级变频器之中会出现炸机(炸电容压敏电阻模块等) 2 检查变频器各接插口是否已正确连接，连接是否有松动，连接异常有时可能会导致变频器出现故障，严重时会出炸机等情况 3 上电后检测故障显示内容，并初步断定故障及原因 4 如未显示故障，首先检查参数是否有异常，并将参数复归后，在空载(不接电机)情况下启动变频器，并测试 UVW 三相输出电压值。如出现缺相三相不平衡等情况，则模块或驱动板等有故障 5 在输出电压正常(无缺相三相平衡)的情况下，负载测试，尽量是满负载测试。 1下载后可任意编辑 变频器故障推断 1 整流模块损坏 通常是由于电网电压或内部短路引起。在排除内部短路情况下，更换整流桥。在现场处理故障时，应重点检查用户电网情况，如电网电压，有无电焊机等对电网有污染的设备等。 2 逆变模块损坏 通常是由于电机或电缆损坏及驱动电路故障引起。在修复驱动电路之后，测驱动波形良好状态下，更换模块。在现场服务中更换驱动板之后，须注意检查马达及连接电缆。在确定无任何故障下，才能运行变频器。 3 上电无显示 通常是由于开关电源损坏或软充电电路损坏使直流电路无直流电引起，如启动电阻损坏，操作面板损坏同样会产生这种状况。 4 显示过电压或欠电压 通常由于输入缺相，电路老化及电路板受潮引起。解决方法是找出其电压检测电路及检测点，更换损坏...
