商品混凝土试验室作业指导书VIP免费

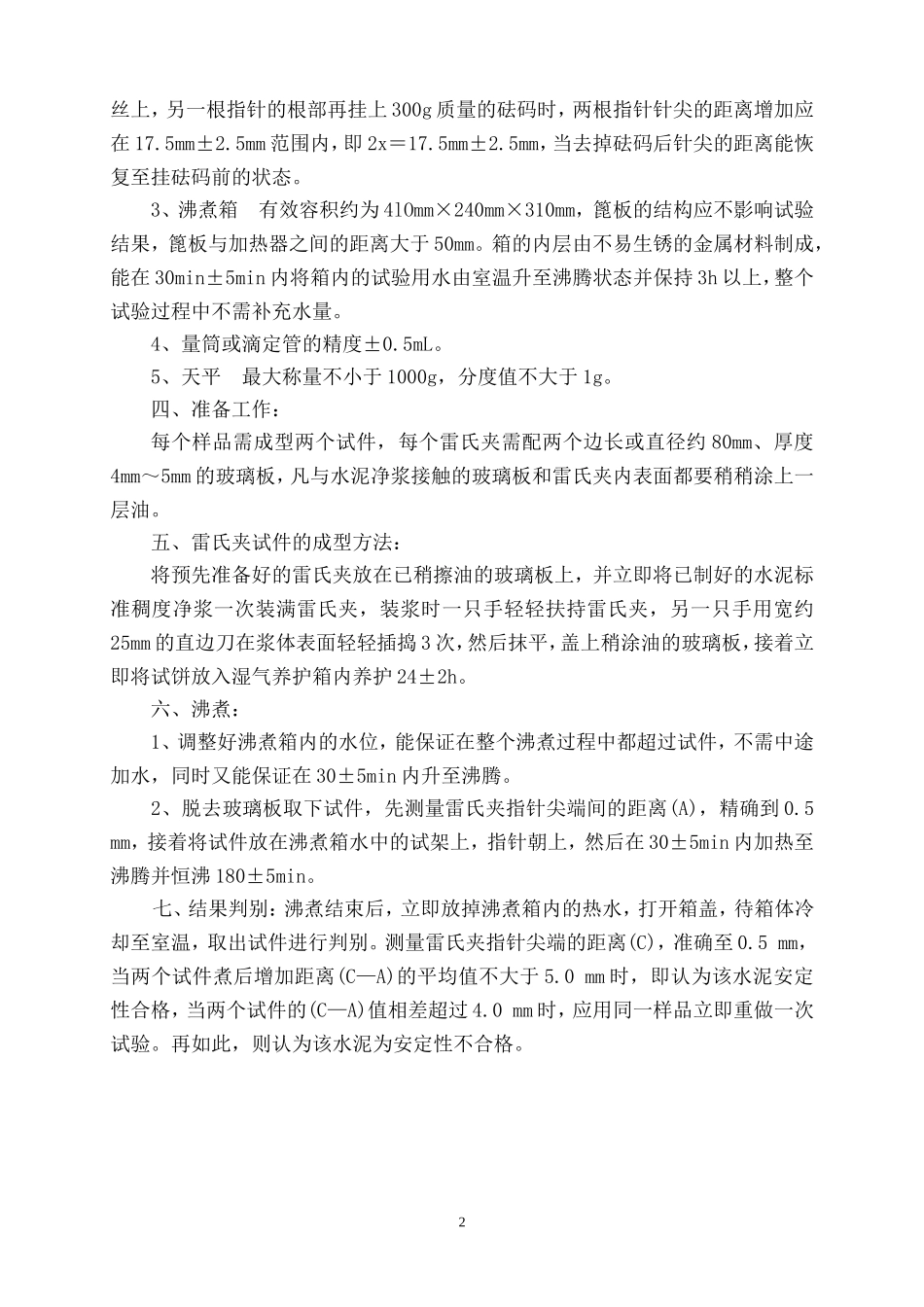

上海浦升混凝土有限公司试验室作业指导书文件编号：（浦升-01-2013）水泥细度检验细则（负压筛法）第一版第0次修改共107页第1页一、依据标准：《水泥细度检验方法筛析法》GB/T1345—2005。二、仪器设备：1、试验筛由圆形筛框和筛网组成，筛网符合GB/T6005R20／380µm,GB/T6005R20／345µm。负压筛应附有透明筛盖，筛盖与筛上口应有良好的密封性。2、负压筛析仪负压可调范围为4000～6000Pa。3、天平最大称量为100g，最小分度值不大于0.01g。三、准备工作：将水泥样品充分拌匀，通过0.9mm方孔筛，记录筛余物情况，要防止过筛时混进其他水泥。四、方法步骤：1、筛析试验前，应把负压筛放在筛座上，盖上筛盖，接通电源，检查控制系统，调节负压至4000～6000Pa范围内。2、称取试样25g，置于洁净的负压筛中，盖上筛盖，放在筛座上，开动筛析仪连续筛析2min，在此期间如有水泥试样附着在筛盖上，可用毛刷柄轻轻敲击，使试样落下。筛毕，用天平称量筛余物。3、当工作负压小于4000Pa，应清理吸尘器内水泥，使负压正常。五、计算：水泥试样的细度按下式计算：F（％）＝×100计算结果精确到0.1％。上海浦升混凝土有限公司试验室作业指导书文件编号：（浦升-01-2013）安定性检验细则（标准法）第一版第0次修改共107页第1页一、依据标准：《水泥标准稠度用水量、凝结时间、安定性检验方法》(GB／T1346—2011)。二、适用范围：水泥、粉煤灰（对比样品和被检验粉煤灰按7:3质量比混合而成）。三、仪器设备：1、水泥净浆搅拌机符合JC／T729的要求。2、雷氏夹由铜质材料制成，当一根指针的根部先悬挂在一根金属丝或尼龙1水泥筛余物质量（g）Rt水泥试样质量（g）W丝上，另一根指针的根部再挂上300g质量的砝码时，两根指针针尖的距离增加应在17.5mm±2.5mm范围内，即2x＝17.5mm±2.5mm，当去掉砝码后针尖的距离能恢复至挂砝码前的状态。3、沸煮箱有效容积约为4lOmm×240mm×310mm，篦板的结构应不影响试验结果，篦板与加热器之间的距离大于50mm。箱的内层由不易生锈的金属材料制成，能在30min±5min内将箱内的试验用水由室温升至沸腾状态并保持3h以上，整个试验过程中不需补充水量。4、量筒或滴定管的精度±0.5mL。5、天平最大称量不小于1000g，分度值不大于1g。四、准备工作：每个样品需成型两个试件，每个雷氏夹需配两个边长或直径约80mm、厚度4mm～5mm的玻璃板，凡与水泥净浆接触的玻璃板和雷氏夹内表面都要稍稍涂上一层油。五、雷氏夹试件的成型方法：将预先准备好的雷氏夹放在已稍擦油的玻璃板上，并立即将已制好的水泥标准稠度净浆一次装满雷氏夹，装浆时一只手轻轻扶持雷氏夹，另一只手用宽约25mm的直边刀在浆体表面轻轻插捣3次，然后抹平，盖上稍涂油的玻璃板，接着立即将试饼放入湿气养护箱内养护24±2h。六、沸煮：1、调整好沸煮箱内的水位，能保证在整个沸煮过程中都超过试件，不需中途加水，同时又能保证在30±5min内升至沸腾。2、脱去玻璃板取下试件，先测量雷氏夹指针尖端间的距离(A)，精确到0.5mm，接着将试件放在沸煮箱水中的试架上，指针朝上，然后在30±5min内加热至沸腾并恒沸180±5min。七、结果判别：沸煮结束后，立即放掉沸煮箱内的热水，打开箱盖，待箱体冷却至室温，取出试件进行判别。测量雷氏夹指针尖端的距离(C)，准确至0.5mm，当两个试件煮后增加距离(C—A)的平均值不大于5.0mm时，即认为该水泥安定性合格，当两个试件的(C—A)值相差超过4.0mm时，应用同一样品立即重做一次试验。再如此，则认为该水泥为安定性不合格。2上海浦升混凝土有限公司试验室作业指导书文件编号：（浦升-01-2013）安定性检验细则（代用法）第一版第0次修改共1页第1页一、依据标准：《水泥标准稠度用水量、凝结时间、安定性检验方法》(GB／T1346—2011)。二、适用范围：水泥、粉煤灰（对比样品和被检验粉煤灰按7:3质量比混合而成）。三、准备工作：每个样品需准备两块约10×10cm的玻璃板，凡与水泥净浆接触的玻璃板都要稍稍涂上一层油。四、试饼的成型方法：将制好的标准调度净浆取出一部分分成两等分，使之成为球形。放在预先准备好的玻璃板上，轻轻振动玻璃板并用湿布擦过的小刀由边缘向中央抹，做...
