机械密封技术规格书

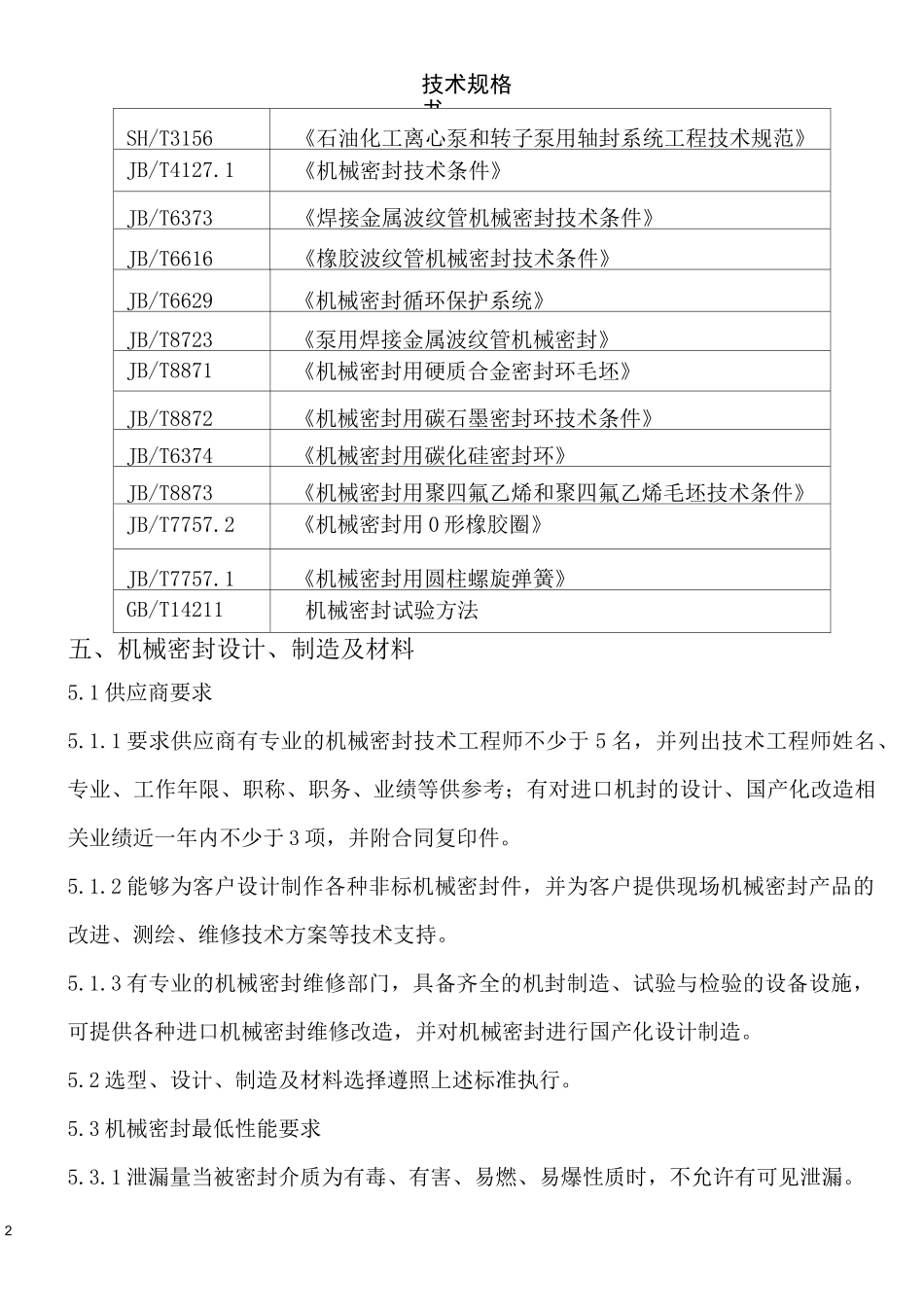

机械密封技术规格书编制：审核：批准：技术规格书3技术规格书2SH/T3156《石油化工离心泵和转子泵用轴封系统工程技术规范》JB/T4127.1《机械密封技术条件》JB/T6373《焊接金属波纹管机械密封技术条件》JB/T6616《橡胶波纹管机械密封技术条件》JB/T6629《机械密封循环保护系统》JB/T8723《泵用焊接金属波纹管机械密封》JB/T8871《机械密封用硬质合金密封环毛坯》JB/T8872《机械密封用碳石墨密封环技术条件》JB/T6374《机械密封用碳化硅密封环》JB/T8873《机械密封用聚四氟乙烯和聚四氟乙烯毛坯技术条件》JB/T7757.2《机械密封用 0 形橡胶圈》JB/T7757.1《机械密封用圆柱螺旋弹簧》GB/T14211机械密封试验方法五、机械密封设计、制造及材料5.1 供应商要求5.1.1 要求供应商有专业的机械密封技术工程师不少于 5 名，并列出技术工程师姓名、专业、工作年限、职称、职务、业绩等供参考；有对进口机封的设计、国产化改造相关业绩近一年内不少于 3 项，并附合同复印件。5.1.2 能够为客户设计制作各种非标机械密封件，并为客户提供现场机械密封产品的改进、测绘、维修技术方案等技术支持。5.1.3 有专业的机械密封维修部门，具备齐全的机封制造、试验与检验的设备设施，可提供各种进口机械密封维修改造，并对机械密封进行国产化设计制造。5.2 选型、设计、制造及材料选择遵照上述标准执行。5.3 机械密封最低性能要求5.3.1 泄漏量当被密封介质为有毒、有害、易燃、易爆性质时，不允许有可见泄漏。技术规格书3当被密封介质为液体时，平均泄漏量规定如下：轴（或轴套）外径大于 50mm 时，不大于 5ml/h；轴（或轴套）外径不大于 50mm 时，不大于 3ml/h；5.3.2 在选型合理、安装使用正确的情况下，被密封介质为清水、油类及类似介质时，机械密封在数据表规定的各操作工况下（除甲方操作原因外），密封寿命不少于 1 年。被密封介质为腐蚀性介质时，机械密封寿命不少于 6 个月。六、其它技术要求6.1 密封端面的平面度和粗糙度要求密圭寸端面平面度不大于 0.0009mm；金属材料密圭寸端面粗糙度 Ra 值应不大于0.2 卩 m,非金属材料密圭寸端面粗糙度 Ra 值不大于 0.4um。6.2 静止环和旋转环的密寸端面对与辅助密寸圈接触的端面的平行度按 GB/T1184 的 7级精度。6.3 静止环和旋转环与辅助密封圈接触部位的表面粗糙度 Ra 值不大于 3.2um,外圆或内孔尺寸公差为 h8 或 H8。6.4 静止环密寸端面对与静止环辅助密寸圈接触的外圆的垂...
