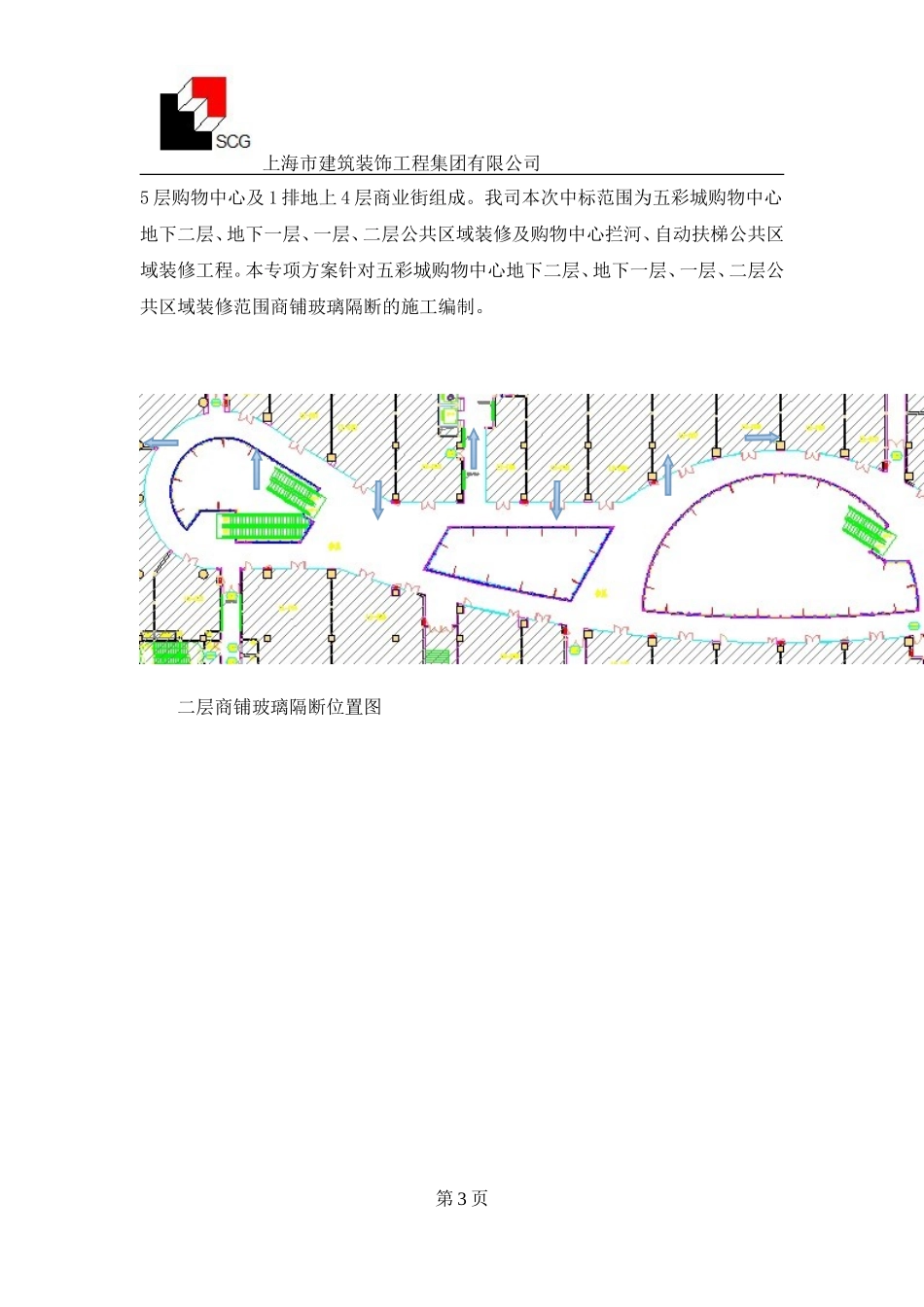

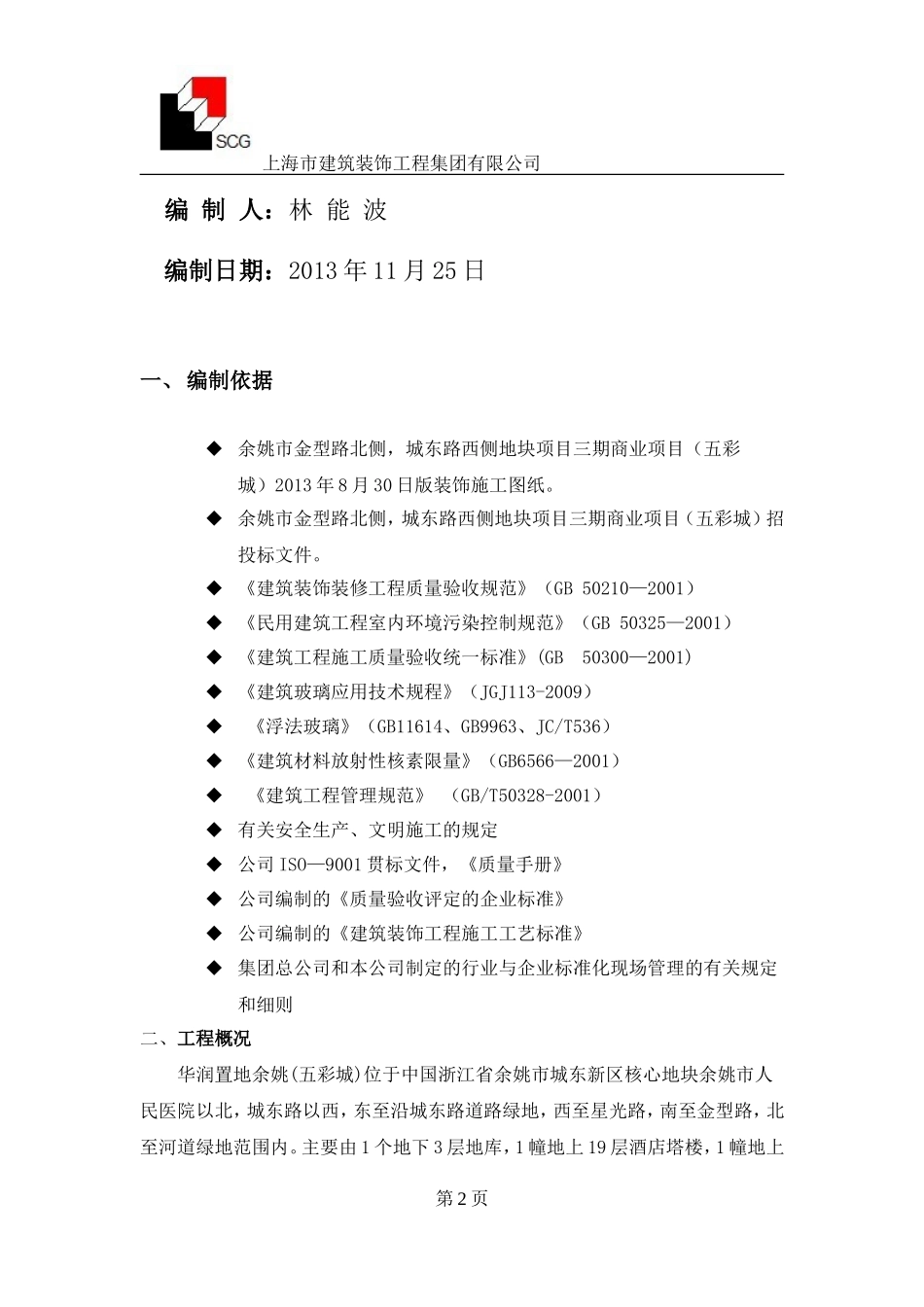

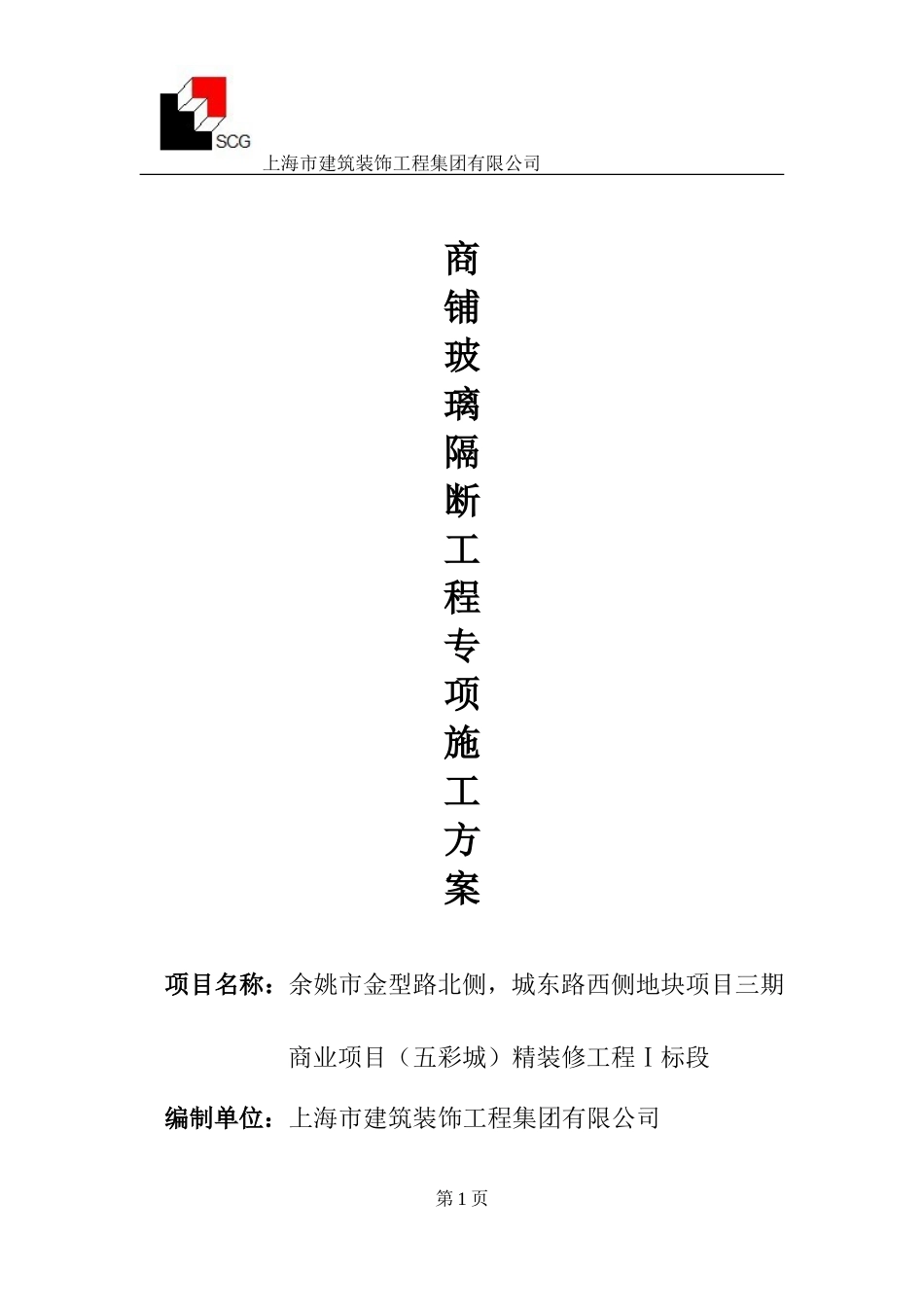

上海市建筑装饰工程集团有限公司商铺玻璃隔断工程专项施工方案项目名称：余姚市金型路北侧，城东路西侧地块项目三期商业项目（五彩城）精装修工程Ⅰ标段编制单位：上海市建筑装饰工程集团有限公司第1页上海市建筑装饰工程集团有限公司编制人：林能波编制日期：2013年11月25日一、编制依据余姚市金型路北侧，城东路西侧地块项目三期商业项目（五彩城）2013年8月30日版装饰施工图纸。余姚市金型路北侧，城东路西侧地块项目三期商业项目（五彩城）招投标文件。《建筑装饰装修工程质量验收规范》（GB50210—2001）《民用建筑工程室内环境污染控制规范》（GB50325—2001）《建筑工程施工质量验收统一标准》(GB50300—2001)《建筑玻璃应用技术规程》（JGJ113-2009）《浮法玻璃》（GB11614、GB9963、JC/T536）《建筑材料放射性核素限量》（GB6566—2001）《建筑工程管理规范》（GB/T50328-2001）有关安全生产、文明施工的规定公司ISO—9001贯标文件，《质量手册》公司编制的《质量验收评定的企业标准》公司编制的《建筑装饰工程施工工艺标准》集团总公司和本公司制定的行业与企业标准化现场管理的有关规定和细则二、工程概况华润置地余姚(五彩城)位于中国浙江省余姚市城东新区核心地块余姚市人民医院以北，城东路以西，东至沿城东路道路绿地，西至星光路，南至金型路，北至河道绿地范围内。主要由1个地下3层地库，1幢地上19层酒店塔楼，1幢地上第2页上海市建筑装饰工程集团有限公司5层购物中心及1排地上4层商业街组成。我司本次中标范围为五彩城购物中心地下二层、地下一层、一层、二层公共区域装修及购物中心拦河、自动扶梯公共区域装修工程。本专项方案针对五彩城购物中心地下二层、地下一层、一层、二层公共区域装修范围商铺玻璃隔断的施工编制。二层商铺玻璃隔断位置图第3页上海市建筑装饰工程集团有限公司一层商铺隔断玻璃位置第4页上海市建筑装饰工程集团有限公司地下一层商铺隔断玻璃位置第5页上海市建筑装饰工程集团有限公司地下二层电梯厅隔断玻璃位置三、材料及施工准备本工程隔断玻璃材料15MM钢化玻璃。(一）、基层材料要求：1、设计图纸要求本项目所有钢骨架基层均采用热镀锌角钢。2、本项目钢骨架为50*5热镀锌角钢，使用的膨胀螺栓、玻璃支撑垫块、橡胶配件、金属配件、结构密封胶等其他材料，应符合设计要求和有关规定的标准。具体详见下方节点。第6页上海市建筑装饰工程集团有限公司第7页上海市建筑装饰工程集团有限公司隔断玻璃详图(二）、材料运输及进场要求：1、隔断玻璃必须符合设计要求，特别是热弯弧形玻璃，须在现场确定加工尺寸并绘出排版图，并得到设计师或甲方代表认可后才能进行下一步加工。根据工程实际使用量考虑备用量的生产，避免不同生产批号出现色差现象。2、运输过程中包装严密无空隙，并做好相应的防震措施，装卸过程中应轻拿轻放3、材料进场后对面块料规格尺寸、颜色进行检查，板面不得有隐伤、划痕等缺陷。并按施工部位分类堆放。弧形玻璃应直立码放，倾斜度不大于15°，因隔断玻璃第8页上海市建筑装饰工程集团有限公司尺寸较大，不得叠层码放；平板玻璃码放时各层垫块基本在同一位置。4、及时上报材料检验报告，并通知监理、甲方进行现场抽检，合格后方可使用。(二）、施工工具：主要机具包括：电焊机、冲击电钻、电钻、切割机、线锯、玻璃吸盘、小钢锯、直尺、水平尺、卷尺、手锤、板手、螺丝刀、靠尺、注胶枪、玻璃吸盘机等。四、施工条件1、主体结构工程已完成，并验收合格。2、安装用基准线和基准点已测试完毕。3、预埋件、连接件或镶嵌玻璃的金属槽口完成并经过检查符合要求。4、玻璃镶嵌槽口清理干净并排水通畅。5、安装需用的脚手架或相应的装置设施已达到要求。6、所需材料和装配设备已齐备。7、安装前制定相应的安装措施并经专业人员认可。安装玻璃时，必须由专业人员指导。8、施工时温度不低于5℃。五、施工工序流程隔断玻璃施工工序流程：弹线定位——制作、安装角钢支架——安装U型玻璃槽（镀锌件）——安装玻璃——嵌缝打胶——不锈钢装饰条收边——清洁六、施工工艺（1）弹线定位：先弹出地面位置线，再...
