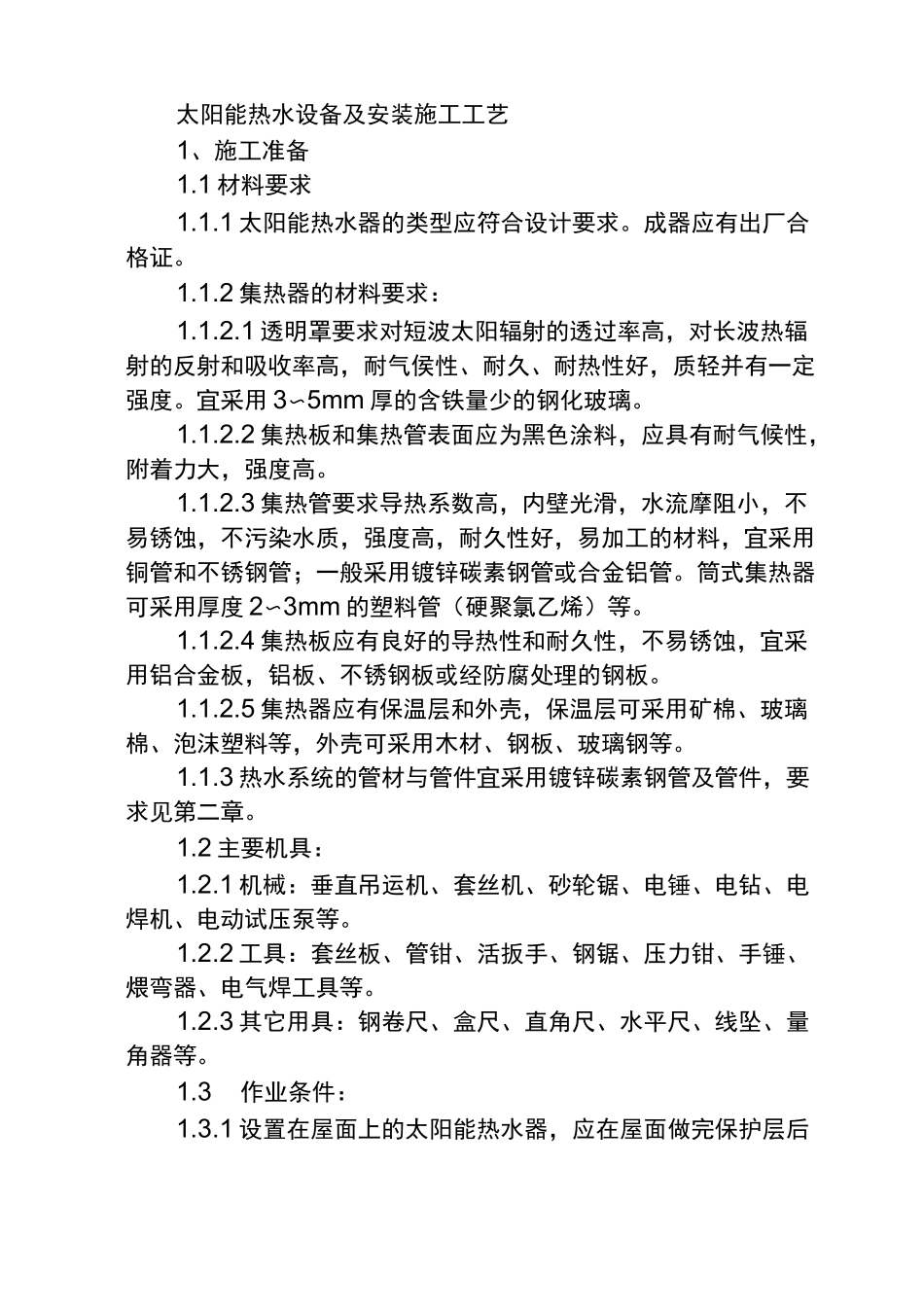

太阳能热水设备及安装施工工艺1、施工准备1.1 材料要求1.1.1 太阳能热水器的类型应符合设计要求。成器应有出厂合格证。1.1.2 集热器的材料要求：1.1.2.1 透明罩要求对短波太阳辐射的透过率高，对长波热辐射的反射和吸收率高，耐气侯性、耐久、耐热性好，质轻并有一定强度。宜采用 3〜5mm 厚的含铁量少的钢化玻璃。1.1.2.2 集热板和集热管表面应为黑色涂料，应具有耐气候性，附着力大，强度高。1.1.2.3 集热管要求导热系数高，内壁光滑，水流摩阻小，不易锈蚀，不污染水质，强度高，耐久性好，易加工的材料，宜采用铜管和不锈钢管；一般采用镀锌碳素钢管或合金铝管。筒式集热器可采用厚度 2〜3mm 的塑料管（硬聚氯乙烯）等。1.1.2.4 集热板应有良好的导热性和耐久性，不易锈蚀，宜采用铝合金板，铝板、不锈钢板或经防腐处理的钢板。1.1.2.5 集热器应有保温层和外壳，保温层可采用矿棉、玻璃棉、泡沫塑料等，外壳可采用木材、钢板、玻璃钢等。1.1.3 热水系统的管材与管件宜采用镀锌碳素钢管及管件，要求见第二章。1.2 主要机具：1.2.1 机械：垂直吊运机、套丝机、砂轮锯、电锤、电钻、电焊机、电动试压泵等。1.2.2 工具：套丝板、管钳、活扳手、钢锯、压力钳、手锤、煨弯器、电气焊工具等。1.2.3 其它用具：钢卷尺、盒尺、直角尺、水平尺、线坠、量角器等。1.3作业条件：1.3.1 设置在屋面上的太阳能热水器，应在屋面做完保护层后安装。1.3.2 屋面结构应能承受新增加太阳能热水器设备的荷载。1.3.3 屋面结构应能承受新增加太阳能热水器设备的荷载。1.3.4 太阳能热水器安装的位置，应保证充分的日照强度。2、操作工艺2.1 工艺流程：安装准备一支座架安装一热水器设备组装-配水管路安装 f 管路系统试压 f 管路系统冲洗或吹洗 f 温控仪表安装 f 管道防腐-系统调试运行2.2 安装准备：2.2.1 根据设计要求开箱核对热水器的规格型号是否正确，配件是否齐全。2.2.2 清理现场，画线定位。2.3 支座架制作安装，应根据设计详图配制，一般为成品现场组装。其支座架地脚盘安装应符合设计要求。2.4 热水器设备组装：2.4.1 管板式集热器是目前广泛使用的集热器，与贮热水箱配合使用，倾斜安装。集热器玻璃安装宜顺水搭接或框式连接。2.4.2 集热器安装方位：在北半球，集热器的最佳方位是朝向正南，最大偏移角度不得大于 15^o2.4.3 集热器安装倾角：最佳倾角应根据使用季节和当地纬度确定。2.4.3.1 在春、夏、秋三季使用时，...
