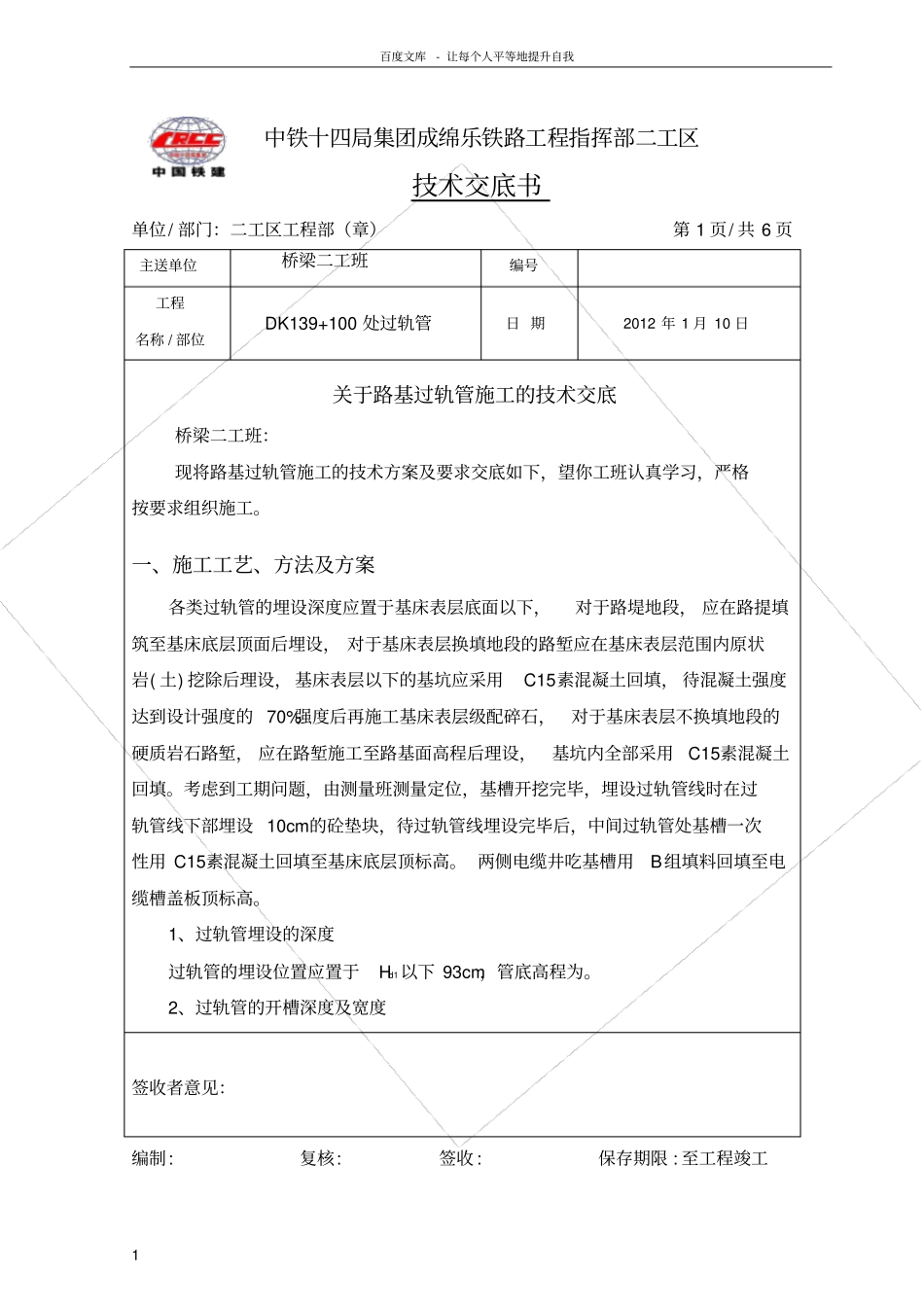

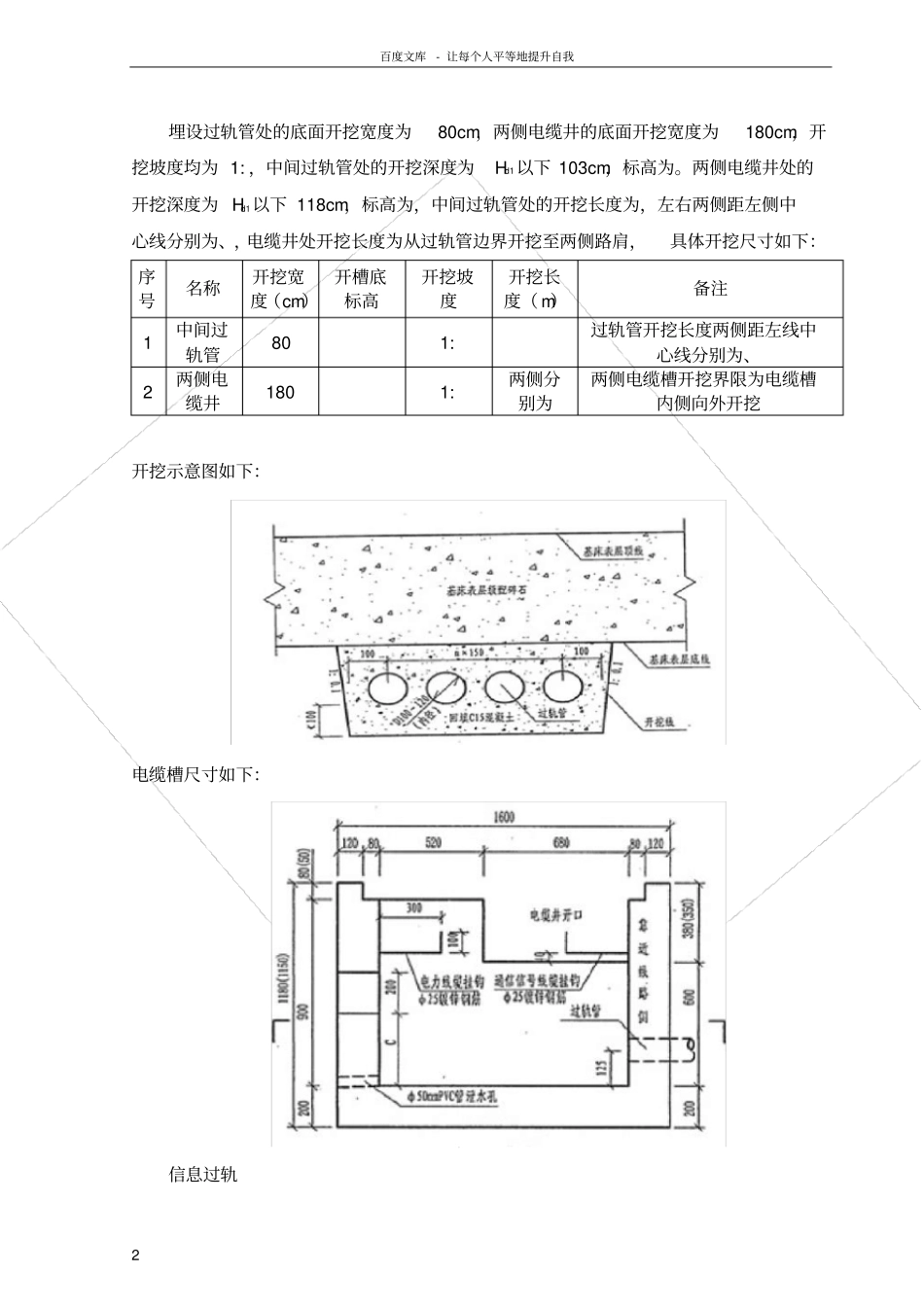

百度文库- 让每个人平等地提升自我1 中铁十四局集团成绵乐铁路工程指挥部二工区技术交底书单位/ 部门：二工区工程部（章）第 1 页/ 共 6 页主送单位桥梁二工班编号工程名称 / 部位DK139+100 处过轨管日 期2012 年 1 月 10 日关于路基过轨管施工的技术交底桥梁二工班：现将路基过轨管施工的技术方案及要求交底如下，望你工班认真学习，严格按要求组织施工。一、施工工艺、方法及方案各类过轨管的埋设深度应置于基床表层底面以下，对于路堤地段， 应在路提填筑至基床底层顶面后埋设， 对于基床表层换填地段的路堑应在基床表层范围内原状岩( 土) 挖除后理设， 基床表层以下的基坑应采用C15素混凝土回填， 待混凝土强度达到设计强度的 70%强度后再施工基床表层级配碎石，对于基床表层不换填地段的硬质岩石路堑， 应在路堑施工至路基面高程后理设，基坑内全部采用C15素混凝土回填。考虑到工期问题，由测量班测量定位，基槽开挖完毕，埋设过轨管线时在过轨管线下部埋设 10cm的砼垫块，待过轨管线埋设完毕后，中间过轨管处基槽一次性用 C15素混凝土回填至基床底层顶标高。 两侧电缆井吃基槽用B组填料回填至电缆槽盖板顶标高。1、过轨管埋设的深度过轨管的埋设位置应置于Hd1以下 93cm，管底高程为。2、过轨管的开槽深度及宽度签收者意见：编制: 复核: 签收 : 保存期限 : 至工程竣工百度文库- 让每个人平等地提升自我2 埋设过轨管处的底面开挖宽度为80cm，两侧电缆井的底面开挖宽度为180cm，开挖坡度均为 1: ，中间过轨管处的开挖深度为Hd1以下 103cm，标高为。两侧电缆井处的开挖深度为 Hd1以下 118cm，标高为，中间过轨管处的开挖长度为，左右两侧距左侧中心线分别为、，电缆井处开挖长度为从过轨管边界开挖至两侧路肩，具体开挖尺寸如下：序号名称开挖宽度（cm）开槽底标高开挖坡度开挖长度（ m）备注1 中间过轨管80 1: 过轨管开挖长度两侧距左线中心线分别为、2 两侧电缆井180 1: 两侧分别为两侧电缆槽开挖界限为电缆槽内侧向外开挖开挖示意图如下：电缆槽尺寸如下：信息过轨百度文库- 让每个人平等地提升自我3 （1）区间无线基站每处预埋2 根过轨钢管。（2）过轨管与正线电缆槽衔接部分需要满足光电缆转弯半径不小于15 倍直径的弯曲要求（光缆直径为1.5cm）。（3）过轨钢管均采用镀锌无缝钢管，其内径为Φ100mm、厚度不小于4mm。钢管不应有穿孔、裂缝及显著的凸凹不平和严重腐蚀等情况，内壁应光...
