轮机自动化模拟量设立输入输出接口电路27题

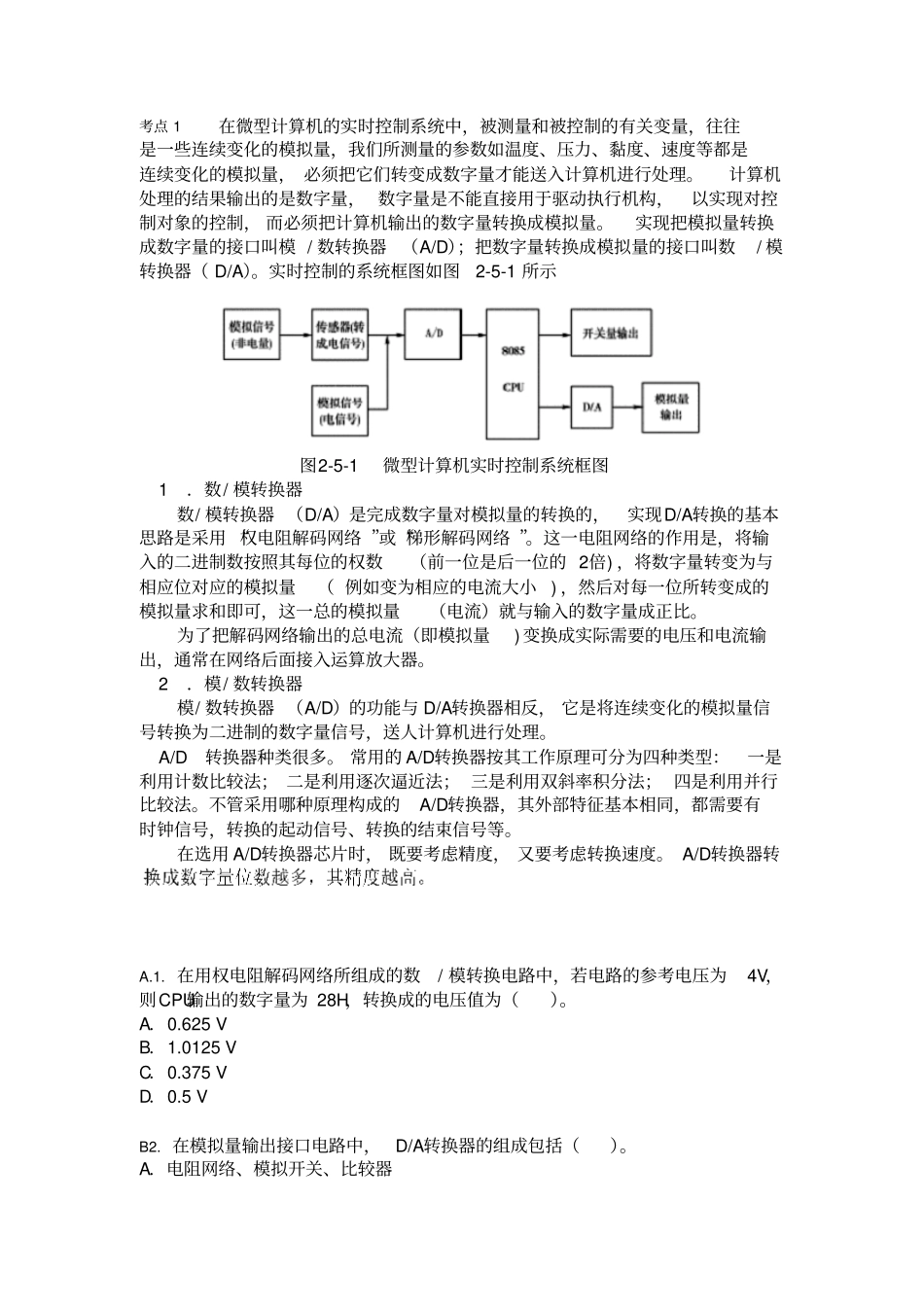

轮机自动化模拟量设立输入输出接口电路27题_第1页
1/6

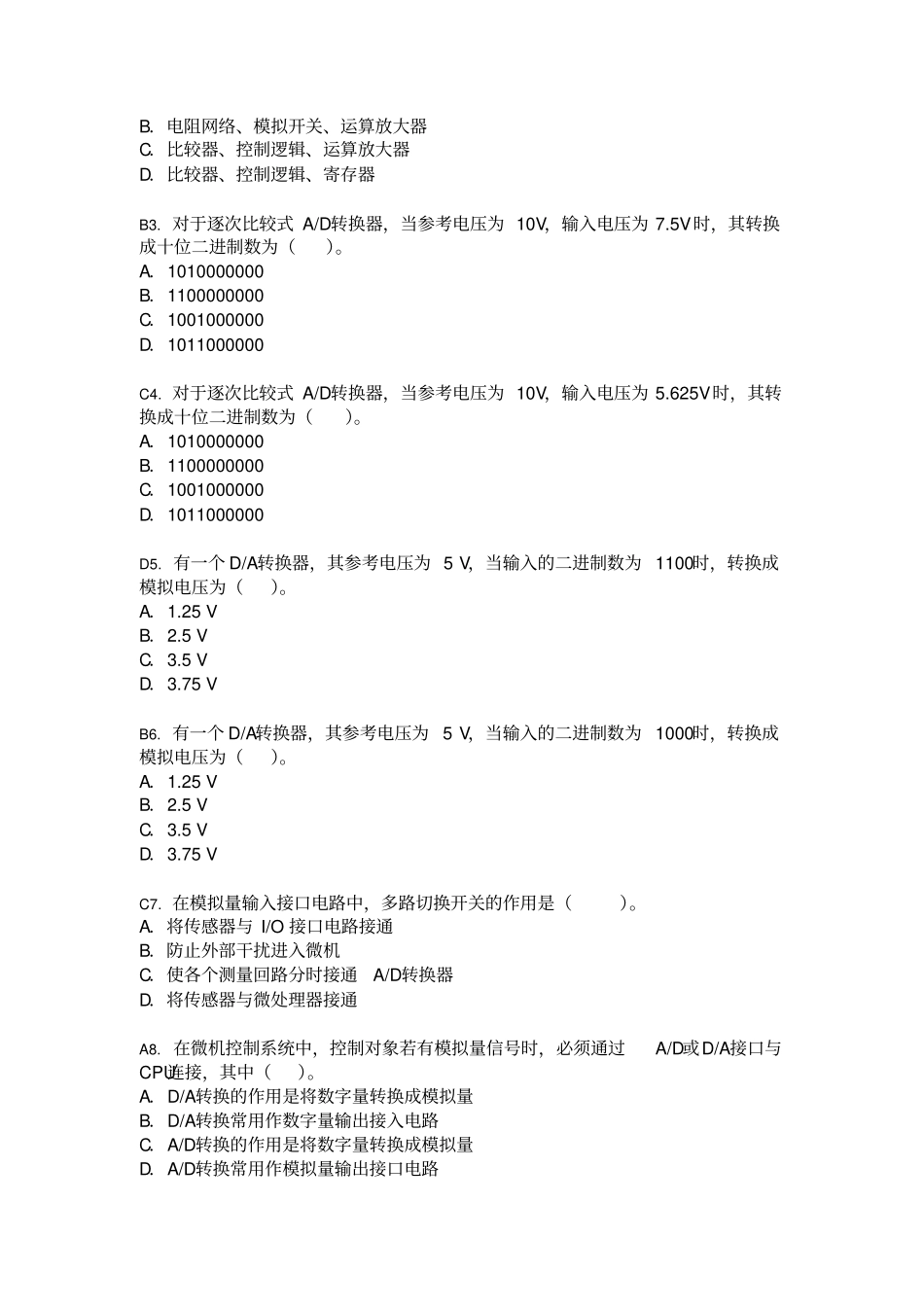

轮机自动化模拟量设立输入输出接口电路27题_第2页
2/6

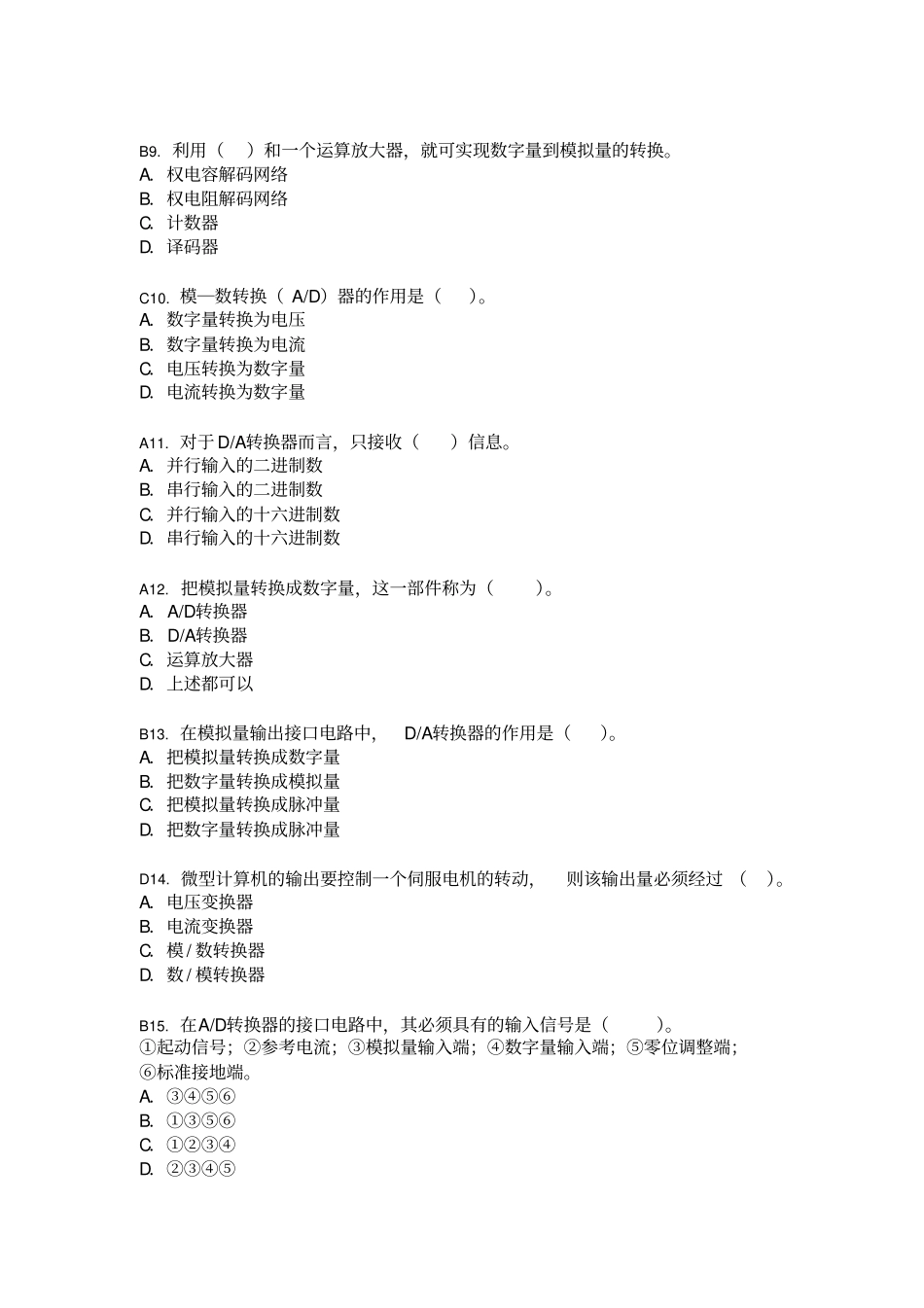

轮机自动化模拟量设立输入输出接口电路27题_第3页
3/6
考点 1在微型计算机的实时控制系统中,被测量和被控制的有关变量,往往是一些连续变化的模拟量,我们所测量的参数如温度、压力、黏度、速度等都是连续变化的模拟量, 必须把它们转变成数字量才能送入计算机进行处理。计算机处理的结果输出的是数字量, 数字量是不能直接用于驱动执行机构,以实现对控制对象的控制, 而必须把计算机输出的数字量转换成模拟量。实现把模拟量转换成数字量的接口叫模 / 数转换器(A/D);把数字量转换成模拟量的接口叫数/ 模转换器( D/A)。实时控制的系统框图如图2-5-1 所示图2-5-1 微型计算机实时控制系统框图 1.数/ 模转换器数/ 模转换器 (D/A)是完成数字量对模拟量的转换的,实现D/A转换的基本思路是采用 “权电阻解码网络 ”或“梯形解码网络 ”。这一电阻网络的作用是,将输入的二进制数按照其每位的权数(前一位是后一位的 2倍) ,将数字量转变为与相应位对应的模拟量( 例如变为相应的电流大小) ,然后对每一位所转变成的模拟量求和即可,这一总的模拟量(电流)就与输入的数字量成正比。为了把解码网络输出的总电流(即模拟量) 变换成实际需要的电压和电流输出,通常在网络后面接入运算放大器。 2.模/ 数转换器模/ 数转换器 (A/D)的功能与 D/A转换器相反, 它是将连续变化的模拟量信号转换为二进制的数字量信号,送人计算机进行处理。 A/D转换器种类很多。 常用的 A/D转换器按其工作原理可分为四种类型:一是利用计数比较法; 二是利用逐次逼近法; 三是利用双斜率积分法; 四是利用并行比较法。不管采用哪种原理构成的A/D转换器,其外部特征基本相同,都需要有时钟信号,转换的起动信号、转换的结束信号等。在选用 A/D转换器芯片时, 既要考虑精度, 又要考虑转换速度。 A/D转换器转A.1. 在用权电阻解码网络所组成的数/ 模转换电路中,若电路的参考电压为4V,则CPU输出的数字量为 28H,转换成的电压值为()。A.0.625 V B.1.0125 V C.0.375 V D.0.5 V B2. 在模拟量输出接口电路中,D/A转换器的组成包括()。A.电阻网络、模拟开关、比较器B.电阻网络、模拟开关、运算放大器C.比较器、控制逻辑、运算放大器D.比较器、控制逻辑、寄存器B3. 对于逐次比较式 A/D转换器,当参考电压为 10V,输入电压为 7.5V时,其转换成十位二进制数为()。A.1010000000 B.1100000000 C.1001000000 D.1011000000 C4. 对于逐次比较式 A/D转换器,...
