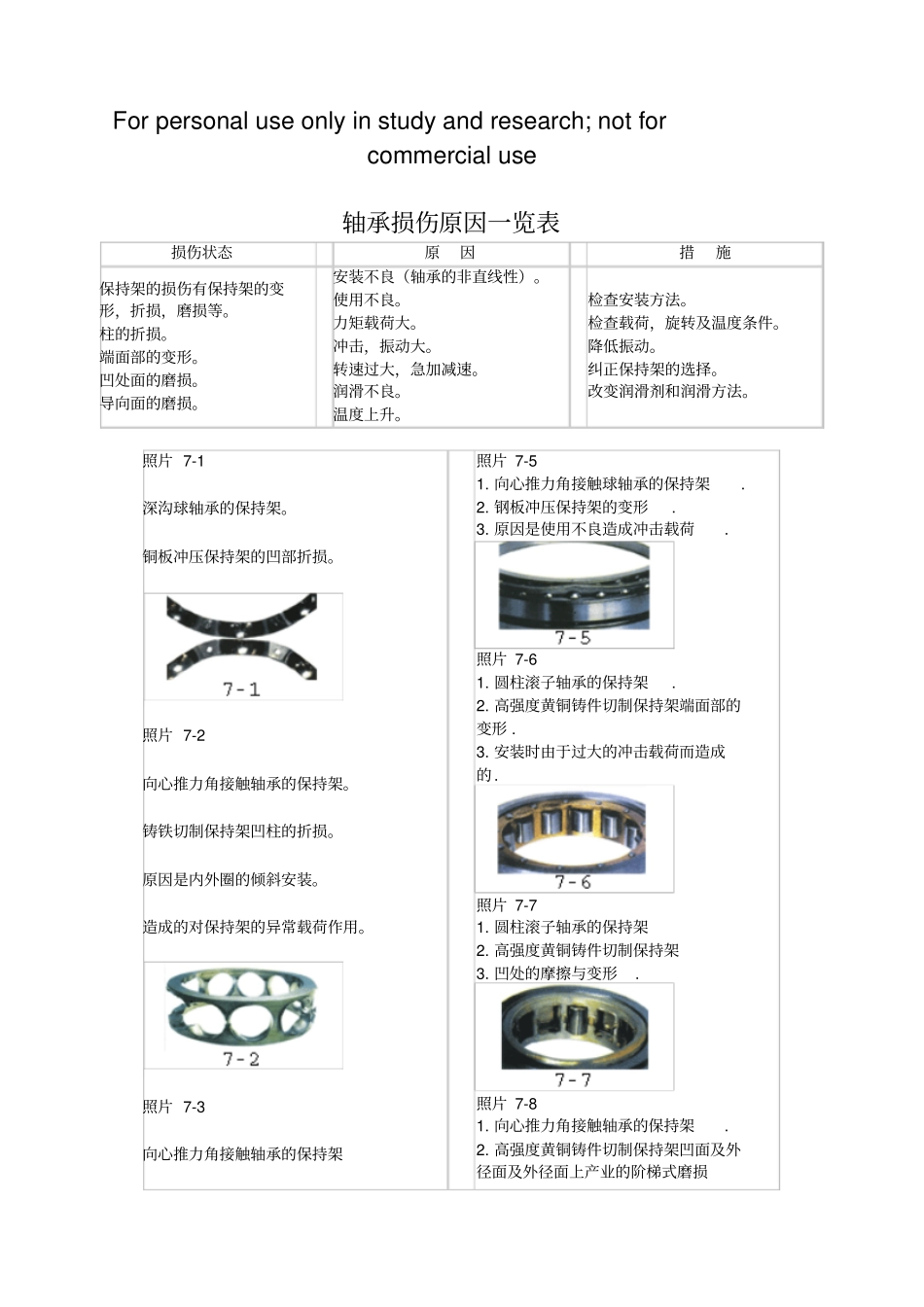

For personal use only in study and research; not for commercial use 轴承损伤原因一览表损伤状态原因措施保持架的损伤有保持架的变形，折损，磨损等。柱的折损。端面部的变形。凹处面的磨损。导向面的磨损。安装不良（轴承的非直线性）。使用不良。力矩载荷大。冲击，振动大。转速过大，急加减速。润滑不良。温度上升。检查安装方法。检查载荷，旋转及温度条件。降低振动。纠正保持架的选择。改变润滑剂和润滑方法。照片 7-1深沟球轴承的保持架。铜板冲压保持架的凹部折损。照片 7-2向心推力角接触轴承的保持架。铸铁切制保持架凹柱的折损。原因是内外圈的倾斜安装。造成的对保持架的异常载荷作用。照片 7-3向心推力角接触轴承的保持架照片 7-51. 向心推力角接触球轴承的保持架. 2. 钢板冲压保持架的变形. 3. 原因是使用不良造成冲击载荷. 照片 7-61. 圆柱滚子轴承的保持架. 2. 高强度黄铜铸件切制保持架端面部的变形 . 3. 安装时由于过大的冲击载荷而造成的. 照片 7-71. 圆柱滚子轴承的保持架2. 高强度黄铜铸件切制保持架3. 凹处的摩擦与变形. 照片 7-81. 向心推力角接触轴承的保持架. 2. 高强度黄铜铸件切制保持架凹面及外径面及外径面上产业的阶梯式磨损高强度黄铜铸件切制保持架的凹部的折损。照片 7-4圆锥滚子轴承的保持架。钢板冲压保持架的柱的折损。7.8 压痕损伤状态原因措施咬入了金属小粉末，异物等的时候，在滚道面或转动面上产生的凹痕。由于安装等时受到冲击，在滚动体的间距间隔上形成了凹面（布氏硬度压痕）。金属粉末等的异物咬入。组装时或运输过程中受到的冲击载荷过大。冲击轴套。改善密封装置。过滤润滑油。改善组装及使用方法。照片 8-11. 双列圆锥滚子轴承的内圈. 2. 滚道面上产生的无数个微小压痕. 3. 由于异物咬入所造成的.照片 8-2照片 8-31. 圆锥滚子轴承的内圈. 2. 整个滚道面上产生的无数个大小不等的压痕 . 3. 由于异物咬入而造成的.照片 8-41. 双列圆锥滚子轴承的外圈. 2. 滚道面上产生的无数个微小压痕. 3. 由于异物咬入而造成的.1. 照片 8-3 的圆锥滚子2. 整个转道面上产生的无数个大小不等的压痕 . 3. 由于异物咬入而造成的.PREVIOUSNEXT7.9 梨皮状点蚀损伤状态原因措施在滚道面上产生的弱光泽的暗色梨皮状点蚀。润滑过程中出现异物咬入。由于空气中的水分而结露。润滑不良。改善密封装置。充分过滤润滑油。使用合适的润滑剂。照片 9...
