最新版常用电工与电子学图形符号大全

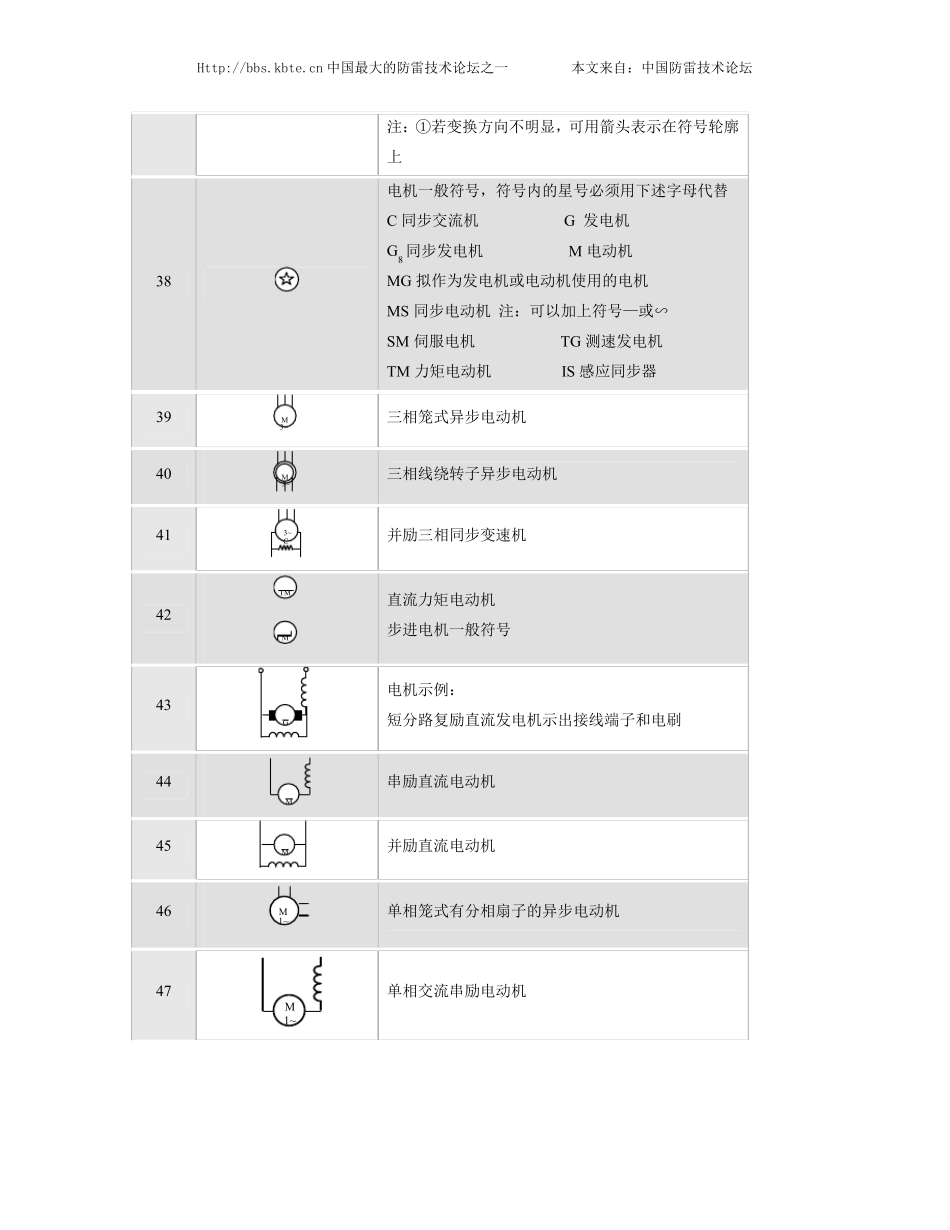

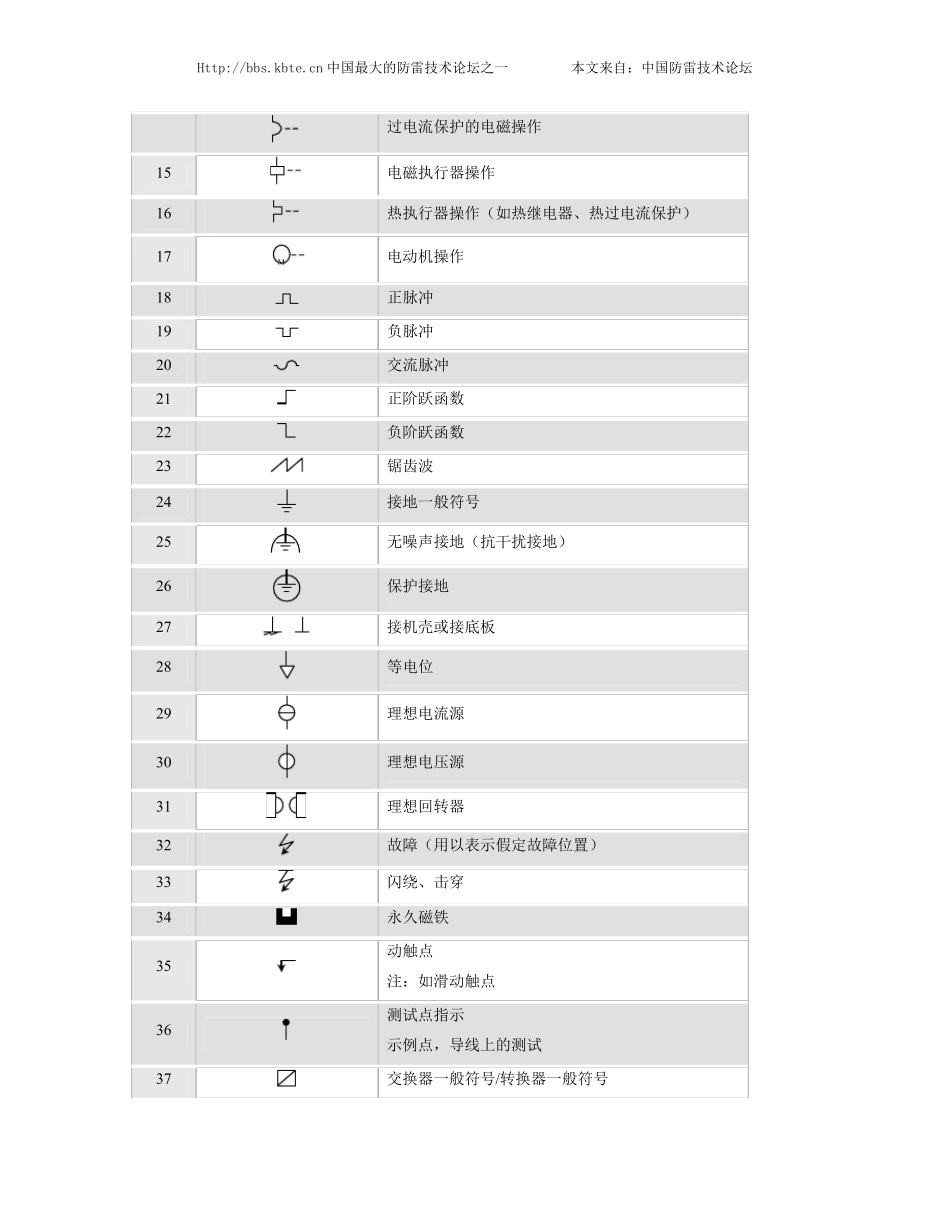

Http://bbs.kbte.cn 中国最大的防雷技术论坛之一 本文来自：中国防雷技术论坛 常用电工与电子学图形符号 序号 符号 名称与说明 1 — 直流 注：电压可标注在符号右边，系统类型可标注在左边 2 直流 注：若上述符号可能引起混乱，也可采用本符号 交流 频率或频率范围以及电压的数值应标注在符号的右边，系统类型应标注在符号的左边 50Hz 示例 1： 交流 50Hz 100~600Hz 示例 2：交流 频率范围 100~600Hz 380/220V 3N 50Hz 示例 3：交流，三相带中性线， 50Hz ， 380V （中性线与相线之间为 220V）。3N 可用3+ N 代替 3 3N 50Hz/TN-S 示例 4：交流，三相，50Hz，具有一个直接接地点且中性线与保护导线全部分开的系统 4 低频（工频或亚音频） 5 中频（音频） 6 高频（超音频，载频或射频） 7 交直流 8 具有交流分量的整流电流 注：当需要与稳定直流相区别时使用 9 N 中性（中性线） 10 M 中间线 11 + 正极 12 - 负极 13 热效应 14 电磁效应 Http://bbs.kbte.cn 中国最大的防雷技术论坛之一 本文来自：中国防雷技术论坛 过电流保护的电磁操作 15 电磁执行器操作 16 热执行器操作（如热继电器、热过电流保护） 17 M 电动机操作 18 正脉冲 19 负脉冲 20 交流脉冲 21 正阶跃函数 22 负阶跃函数 23 锯齿波 24 接地一般符号 25 无噪声接地（抗干扰接地） 26 保护接地 27 接机壳或接底板 28 等电位 29 理想电流源 30 理想电压源 31 理想回转器 32 故障（用以表示假定故障位置） 33 闪绕、击穿 34 永久磁铁 35 动触点 注：如滑动触点 36 测试点指示 示例点，导线上的测试 37 交换器一般符号/转换器一般符号 Http://bbs.kbte.cn 中国最大的防雷技术论坛之一 本文来自：中国防雷技术论坛 注：①若变换方向不明显，可用箭头表示在符号轮廓上 38 电机一般符号，符号内的星号必须用下述字母代替 C 同步交流机 G 发电机 G8 同步发电机 M 电动机 MG 拟作为发电机或电动机使用的电机 MS 同步电动机 注：可以加上符号—或∽ SM 伺服电机 TG 测速发电机 TM 力矩电动机 IS 感应同步器 39 M 3~ 三相笼式异步电动机 40 M 3~ 三相线绕转子异步电动机 41 C 3~ 并励三相同步变速机 42 TM M 直流力矩电动机 步进电机一般符号 43 G 电机示例： 短分路复励直流发电机示出接线端子和电刷 44 M 串...
