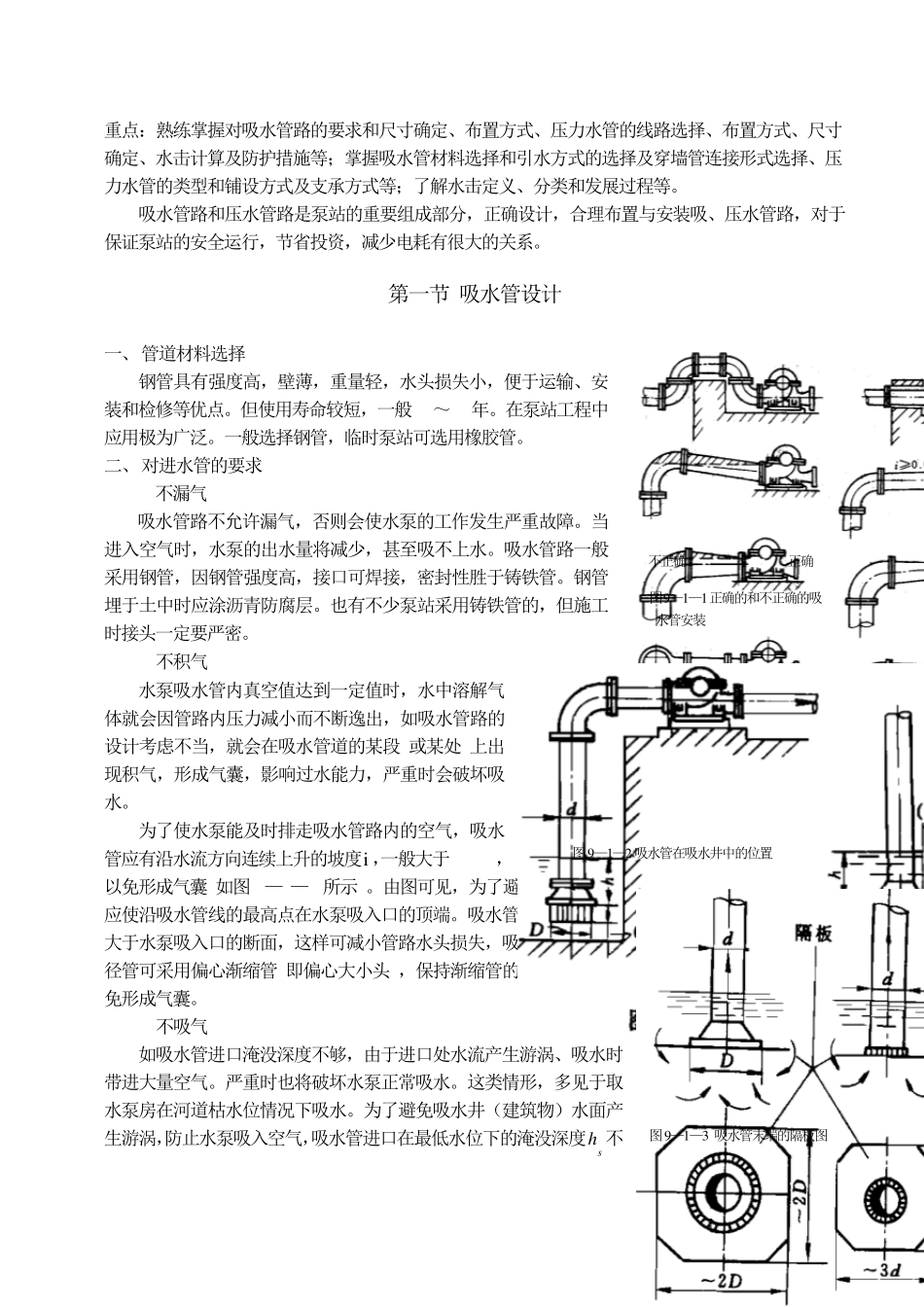

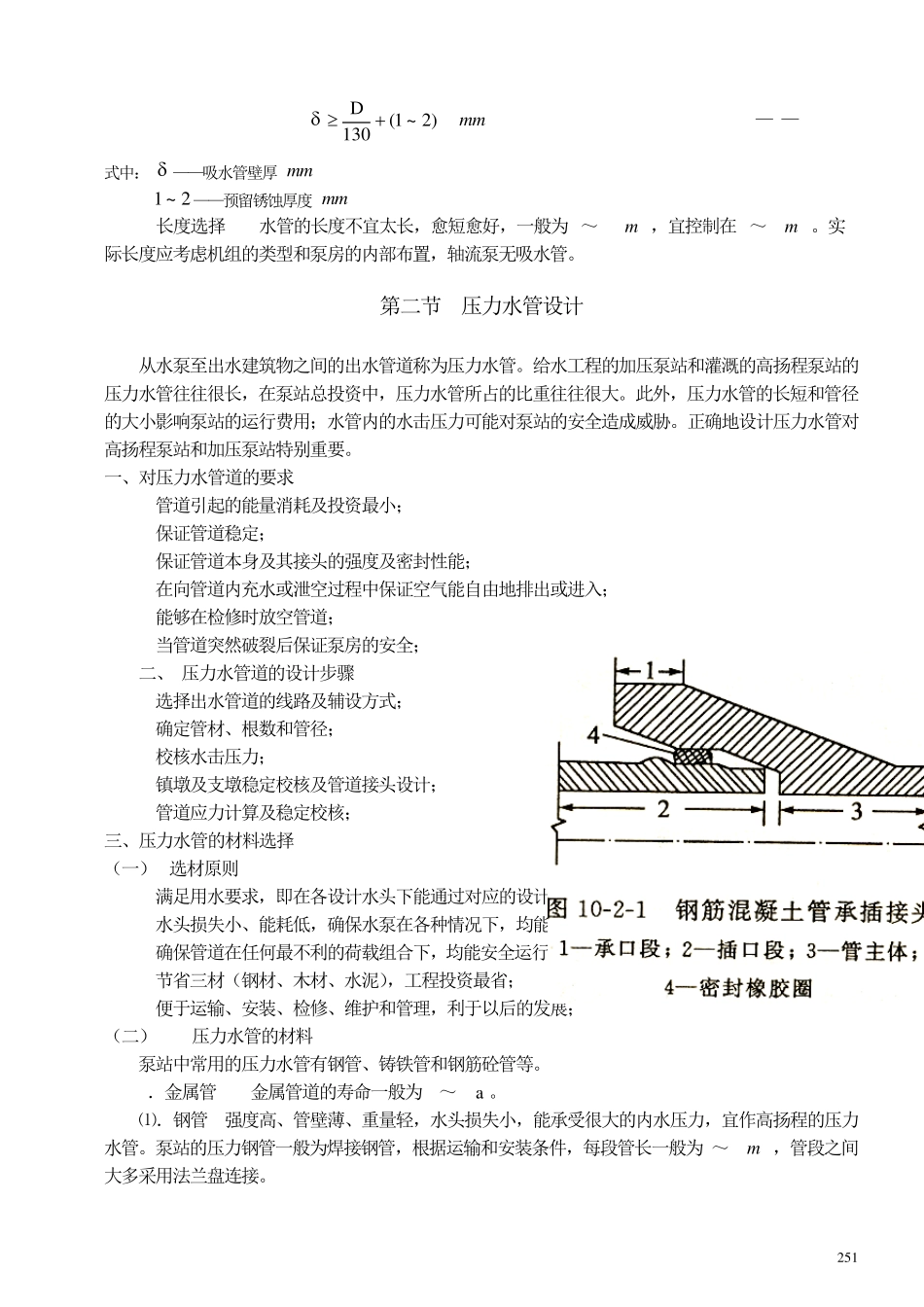

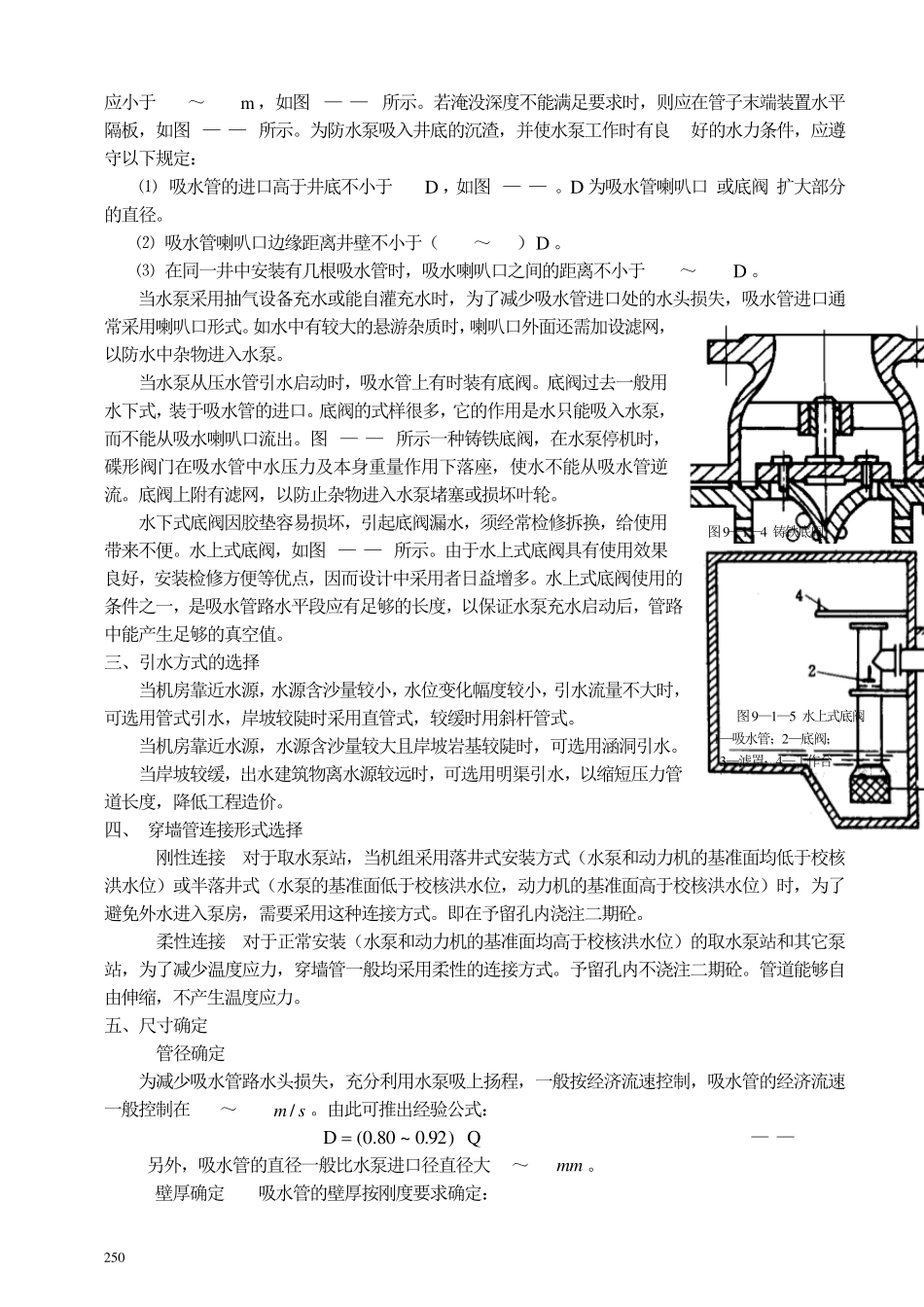

249 图9—1—1正确的和不正确的吸水管安装 正确 不正确 重点：熟练掌握对吸水管路的要求和尺寸确定、布置方式、压力水管的线路选择、布置方式、尺寸确定、水击计算及防护措施等；掌握吸水管材料选择和引水方式的选择及穿墙管连接形式选择、压力水管的类型和铺设方式及支承方式等；了解水击定义、分类和发展过程等。 吸水管路和压水管路是泵站的重要组成部分，正确设计，合理布置与安装吸、压水管路，对于保证泵站的安全运行，节省投资，减少电耗有很大的关系。 第一节 吸水管设计 一、 管道材料选择 钢管具有强度高，壁薄，重量轻，水头损失小，便于运输、安装和检修等优点。但使用寿命较短，一般 20～30年。在泵站工程中应用极为广泛。一般选择钢管，临时泵站可选用橡胶管。 二、 对进水管的要求 1.不漏气 吸水管路不允许漏气，否则会使水泵的工作发生严重故障。当进入空气时，水泵的出水量将减少，甚至吸不上水。吸水管路一般采用钢管，因钢管强度高，接口可焊接，密封性胜于铸铁管。钢管埋于土中时应涂沥青防腐层。也有不少泵站采用铸铁管的，但施工时接头一定要严密。 2.不积气 水泵吸水管内真空值达到一定值时，水中溶解气体就会因管路内压力减小而不断逸出，如吸水管路的设计考虑不当，就会在吸水管道的某段(或某处)上出现积气，形成气囊，影响过水能力，严重时会破坏吸水。 为了使水泵能及时排走吸水管路内的空气，吸水管应有沿水流方向连续上升的坡度i，一般大于0.005，以免形成气囊(如图9—1—1所示)。由图可见，为了避免产生气囊，应使沿吸水管线的最高点在水泵吸入口的顶端。吸水管的断面一般应大于水泵吸入口的断面，这样可减小管路水头损失，吸水管路上的变径管可采用偏心渐缩管(即偏心大小头)，保持渐缩管的上边水平，以免形成气囊。 3.不吸气 如吸水管进口淹没深度不够，由于进口处水流产生游涡、吸水时带进大量空气。严重时也将破坏水泵正常吸水。这类情形，多见于取水泵房在河道枯水位情况下吸水。为了避免吸水井（建筑物）水面产生游涡，防止水泵吸入空气，吸水管进口在最低水位下的淹没深度sh 不图9—1—2 吸水管在吸水井中的位置 图9—1—3 吸水管末端的隔板图 250 图9—1—4 铸铁底阀 应小于 0.5～1.0 m ，如图9—1—2所示。若淹没深度不能满足要求时，则应在管子末端装置水平隔板，如图9—1—3所示。为防水泵吸入井底的沉渣，并使水泵工作时有良 好的水力条件，应遵守以下规定： ⑴. 吸水...
