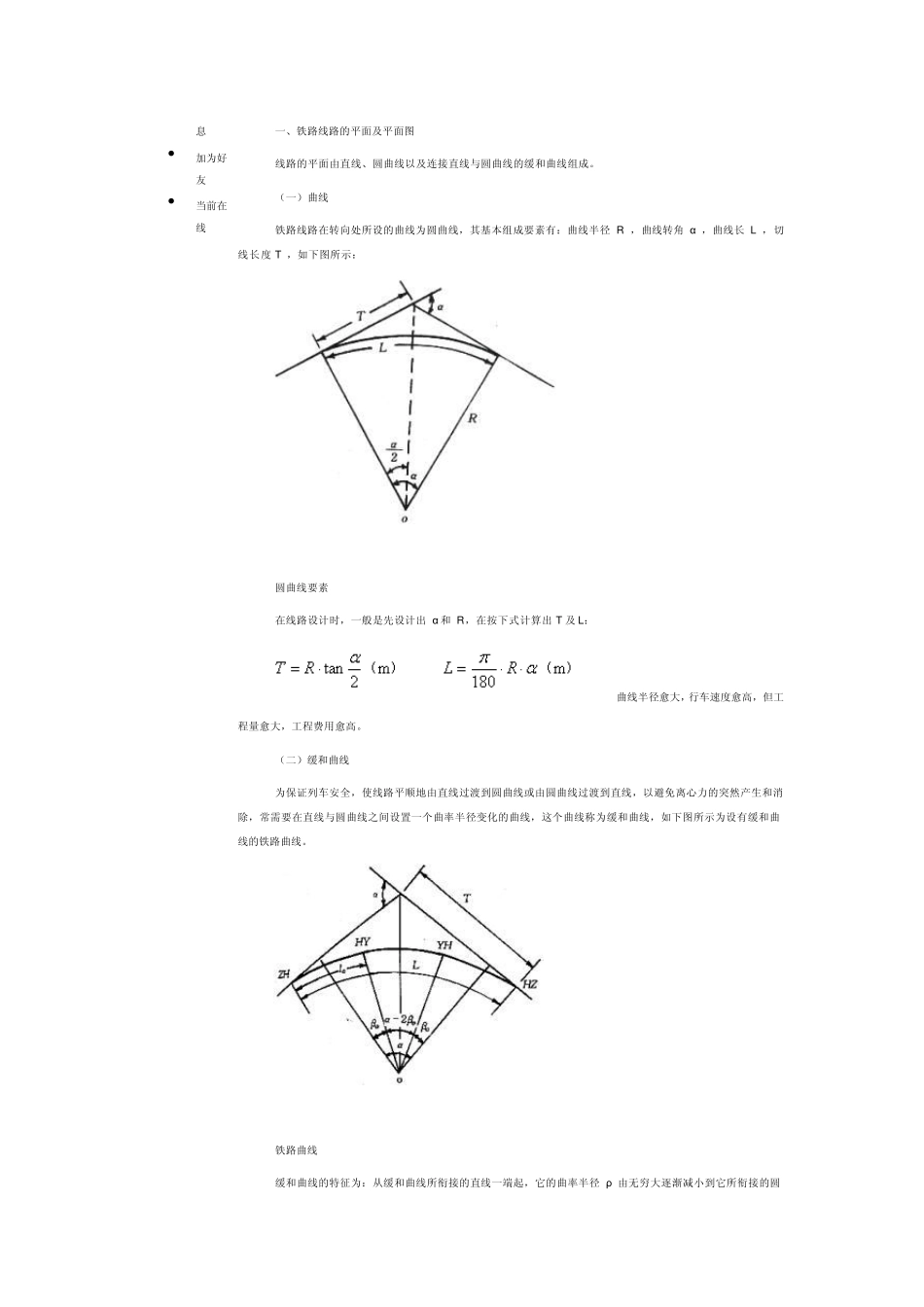

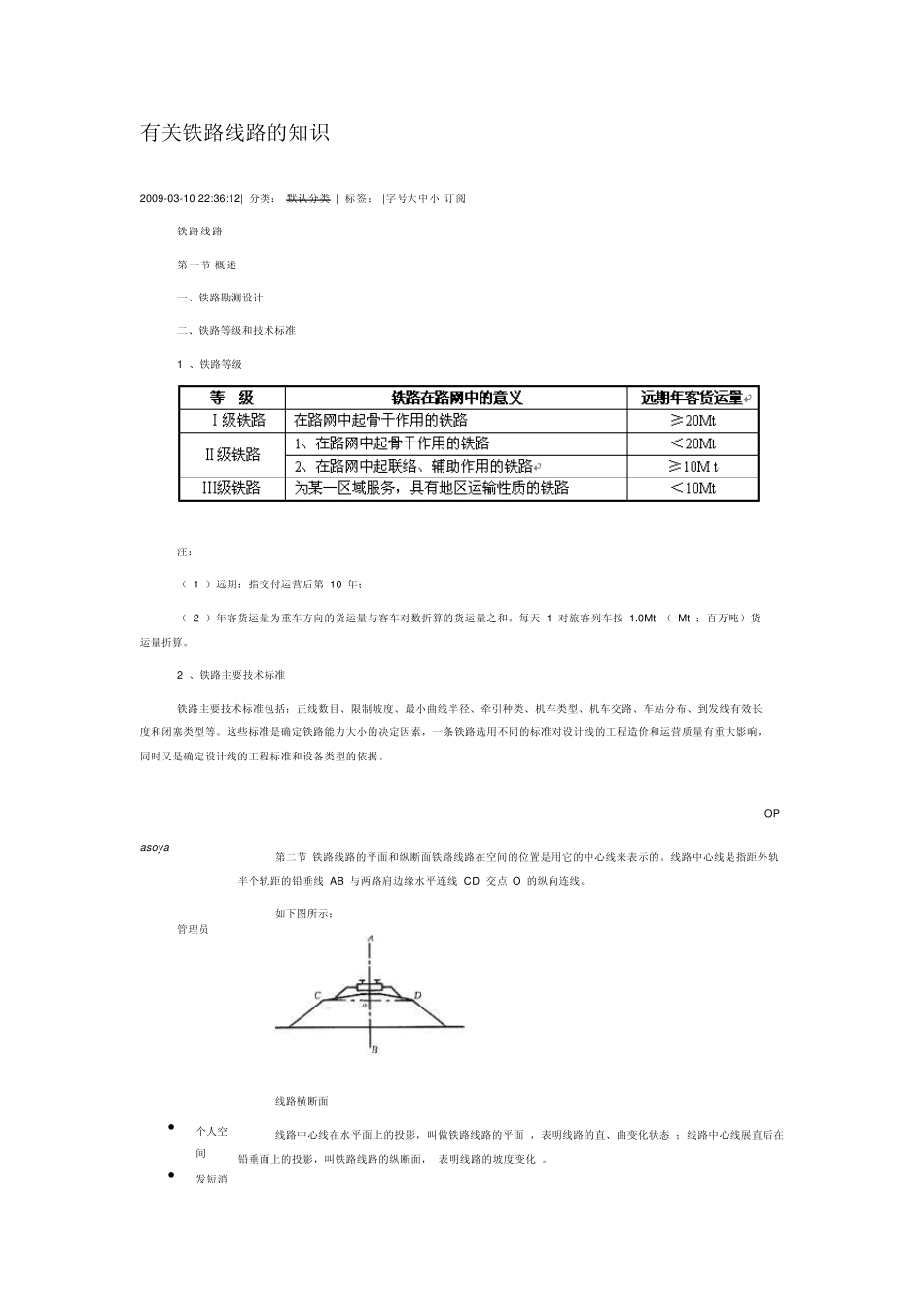

有关铁路线路的知识 2009-03-10 22:36:12| 分类： 默认分类 | 标签： |字号大中小 订阅 铁路线路 第一节 概述 一、铁路勘测设计 二、铁路等级和技术标准 1 、铁路等级 注： （ 1 ）远期：指交付运营后第 10 年； （ 2 ）年客货运量为重车方向的货运量与客车对数折算的货运量之和。每天 1 对旅客列车按 1.0Mt （ Mt ：百万吨）货运量折算。 2 、铁路主要技术标准 铁路主要技术标准包括：正线数目、限制坡度、最小曲线半径、牵引种类、机车类型、机车交路、车站分布、到发线有效长度和闭塞类型等。这些标准是确定铁路能力大小的决定因素，一条铁路选用不同的标准对设计线的工程造价和运营质量有重大影响，同时又是确定设计线的工程标准和设备类型的依据。 OP asoya 管理员 个人空间 发短消第二节 铁路线路的平面和纵断面铁路线路在空间的位置是用它的中心线来表示的。线路中心线是指距外轨半个轨距的铅垂线 AB 与两路肩边缘水平连线 CD 交点 O 的纵向连线。 如下图所示： 线路横断面 线路中心线在水平面上的投影，叫做铁路线路的平面 ，表明线路的直、曲变化状态 ；线路中心线展直后在铅垂面上的投影，叫铁路线路的纵断面， 表明线路的坡度变化 。 息 加为好友 当前在线 一、铁路线路的平面及平面图 线路的平面由直线、圆曲线以及连接直线与圆曲线的缓和曲线组成。 （一）曲线 铁路线路在转向处所设的曲线为圆曲线，其基本组成要素有：曲线半径 R ，曲线转角 α ，曲线长 L ，切线长度 T ，如下图所示： 圆曲线要素 在线路设计时，一般是先设计出 α 和 R，在按下式计算出 T 及 L： 曲线半径愈大，行车速度愈高，但工程量愈大，工程费用愈高。 （二）缓和曲线 为保证列车安全，使线路平顺地由直线过渡到圆曲线或由圆曲线过渡到直线，以避免离心力的突然产生和消除，常需要在直线与圆曲线之间设置一个曲率半径变化的曲线，这个曲线称为缓和曲线，如下图所示为设有缓和曲线的铁路曲线。 铁路曲线 缓和曲线的特征为：从缓和曲线所衔接的直线一端起，它的曲率半径 ρ 由无穷大逐渐减小到它所衔接的圆曲线半径 R 。它可以使离心力逐渐增加或减小，不致造成列车强烈的横向摇摆，如图所示。 离心力变化示意图 （三）夹直线 两相邻曲线，转向相同，称为同向曲线；转向相反，称为反向曲线。两条相邻曲线间应设置一定长度的直线，以保证列车运行的平...
