有卫星锅的朋友有福了——最佳馈源天线——王者归来!!

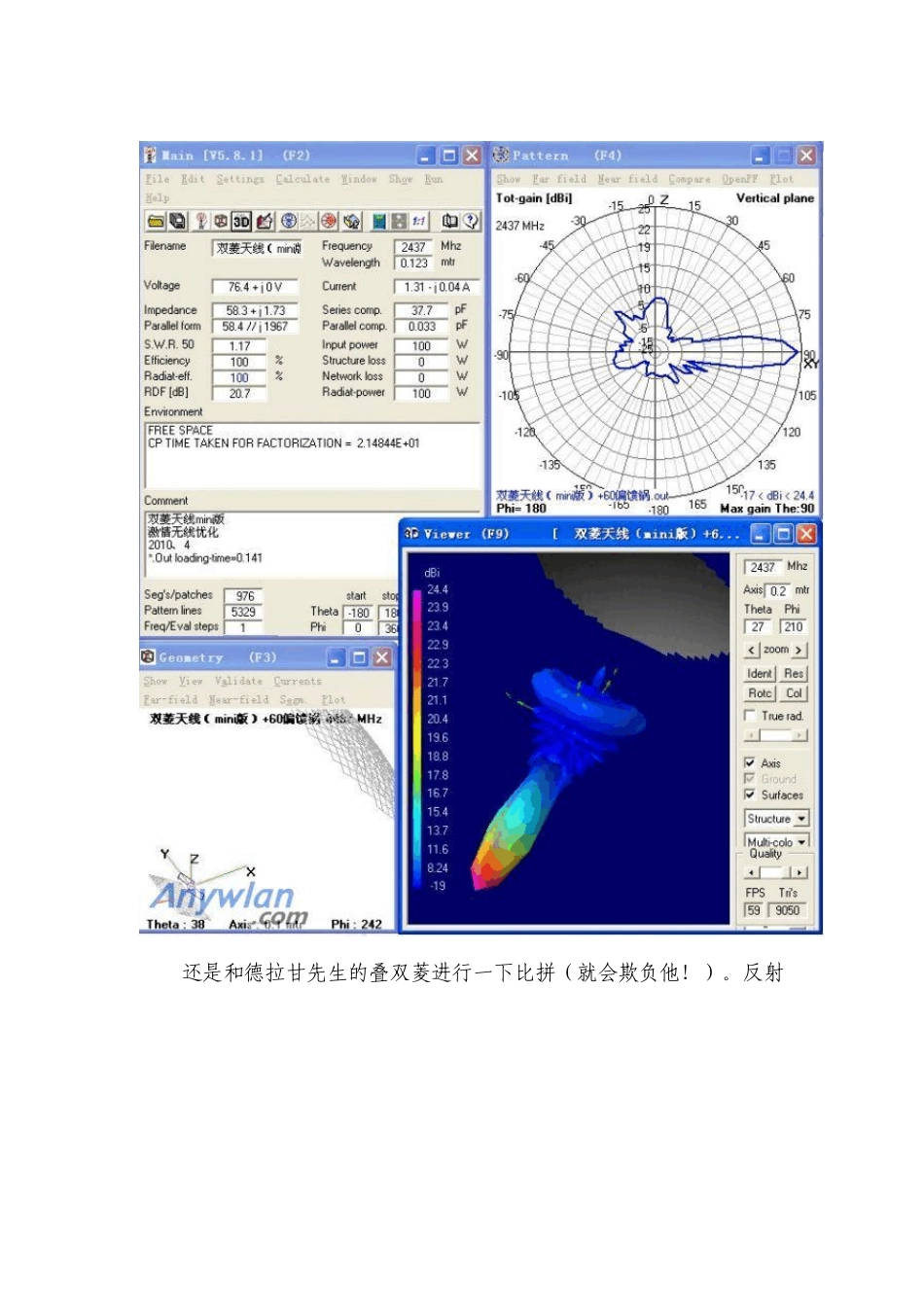

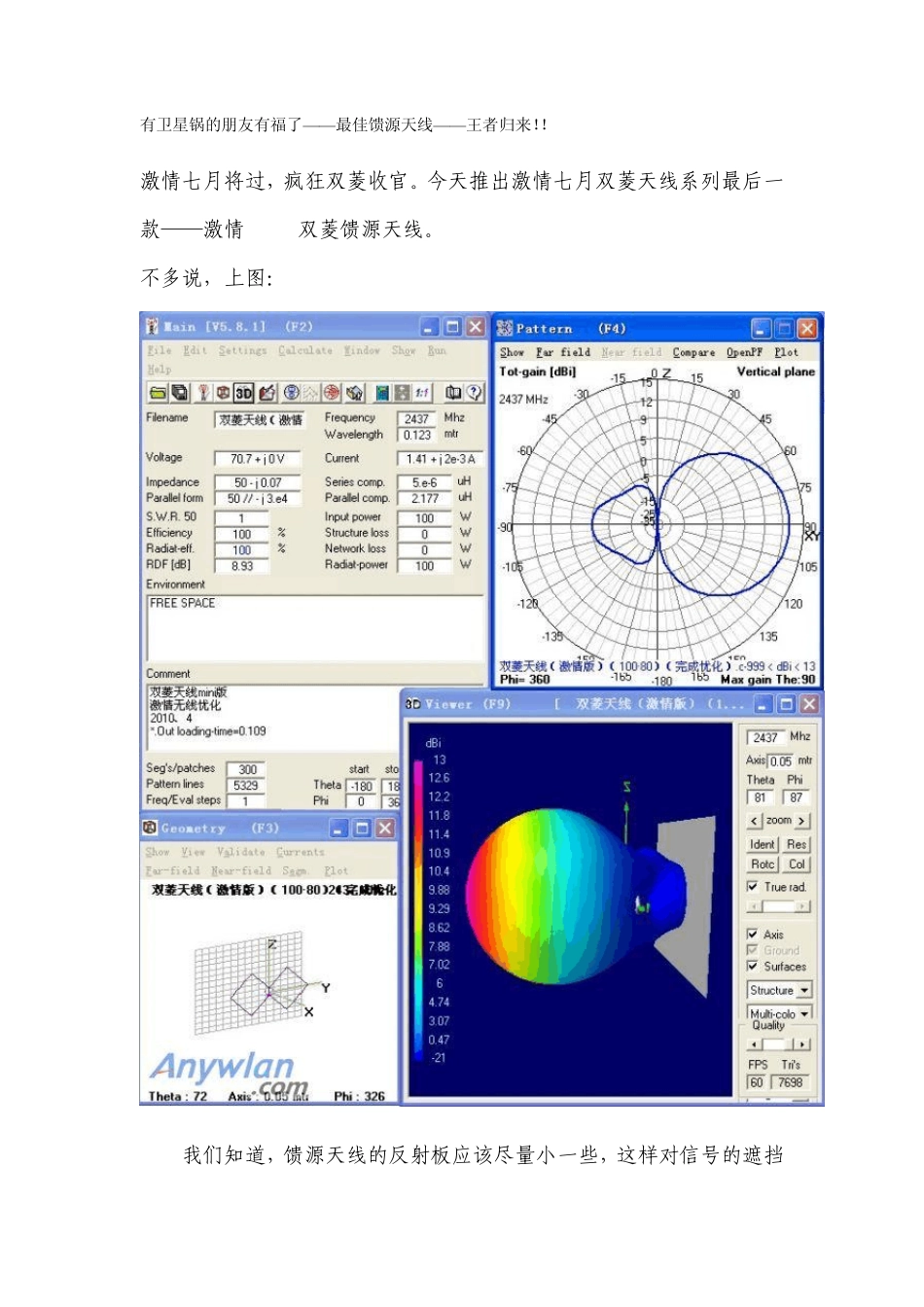

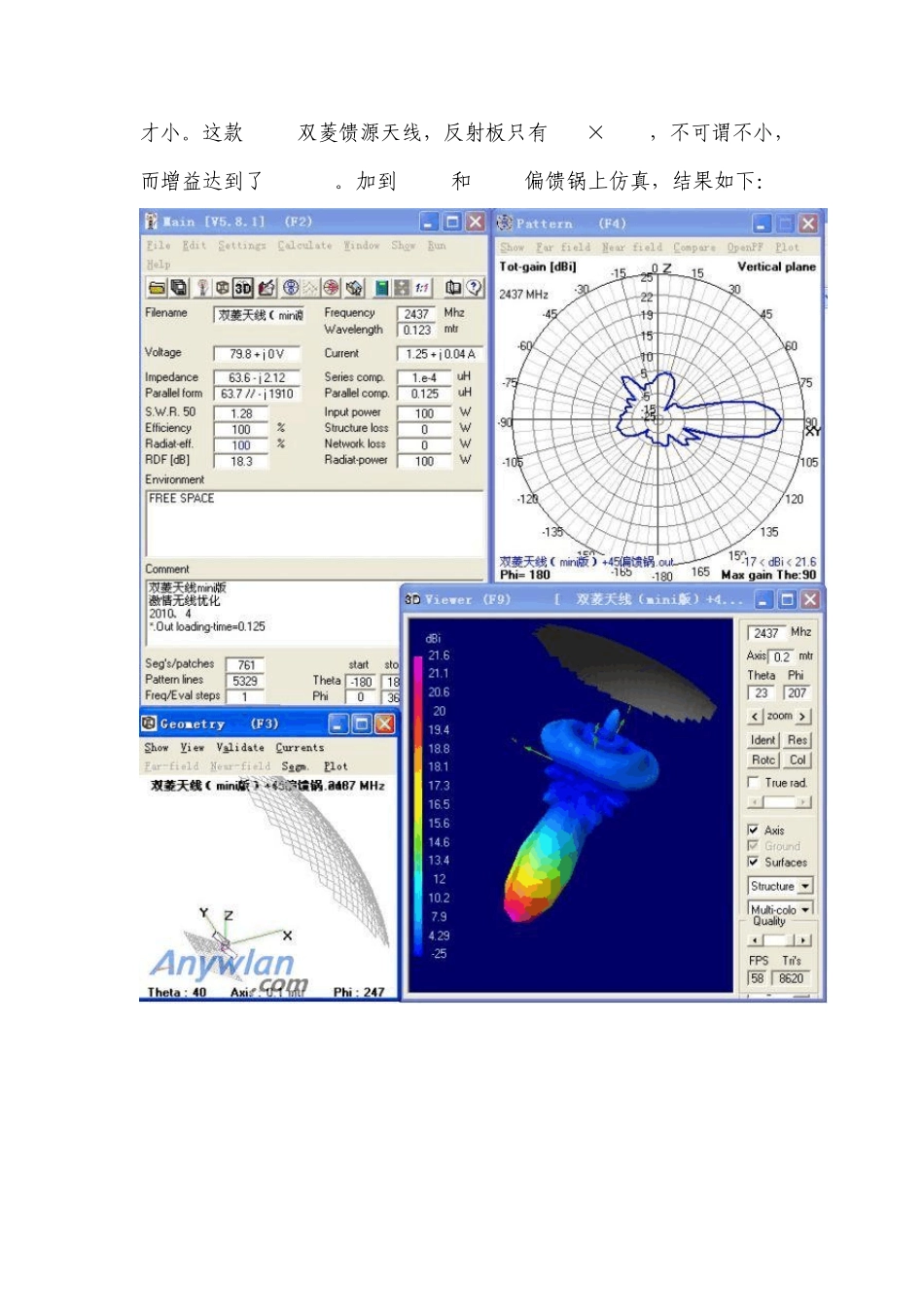

有卫星锅的朋友有福了——最佳馈源天线——王者归来！！ 激情七月将过，疯狂双菱收官。今天推出激情七月双菱天线系列最后一款——激情mini双菱馈源天线。 不多说，上图： 我们知道，馈源天线的反射板应该尽量小一些，这样对信号的遮挡才小。这款 mini双菱馈源天线，反射板只有 100×80mm，不可谓不小，而增益达到了 13dBi 。加到 45cm和 60cm偏馈锅上仿真，结果如下： 还是和德拉甘先生的叠双菱进行一下比拼（就会欺负他！）。反射板简直就是没法比了，我做了个图，直接看吧： 再来看看方向图，比较一下增益： 这个水印又把下面的字盖住了。加个注释吧：蓝线是激情版 mini双菱馈源天线，红色线是德拉甘叠双菱馈源天线。下面的图也同样。上面的图是加到 45cm偏馈锅上，下面的图是加到 60cm偏馈锅上。 怎么样？咱们国产的mini馈源把老毛子给毙了吧！其实，我还试过更小反射板的，80×80mm的，80×60mm的，加到锅上，都比甘老先生的叠双菱加到锅上增益高。不过反射板太小了，我看着都别扭了——快跟双菱差不多大了。就选了这个100×80mm的，这个看着也有点小的可怜。 有兴趣的朋友可以 DIY试试。特别是有锅的朋友，错过了要后悔的。 还是要事先声明：我优化的这几款双菱系列天线，其增益之高，也出乎我的意料。不过我的建模和优化过程，没有任何错误，要是有错，也是4nec2惹的祸。你要是相信4nec2，就DIY我优化的这些天线，不相信，你就别做。做成功了，也别感谢我，你就感谢4nec2 。不幸失败了，你也别找我，去找4nec2算账！！模拟、优化都是它进行的，我就是按了几下鼠标，敲了几下键盘而已，而已，而已 „„ 最后，还有一件宝贝，与大家分享。就算激情七月的最后一疯吧。 前几天，一位坛友问我，双菱天线能不能用长城天线那样的同轴电缆巴伦？其实，这个问题我思考了很久了，一直没有找到答案。所以我回答：不能。我的理由是——长城天线使用的1：4半波 U形环巴伦，在进行平衡不平衡转换的同时，还把长城天线的200欧姆阻抗变换为50欧姆，和同轴电缆馈线匹配。而双菱天线的输入阻抗本来就是50欧姆，不要变换阻抗，只需进行平衡不平衡转换。所以，长城天线的巴伦不能够套用在双菱天线上。 近日，我在教科书和网上苦苦搜索，才发现，我错了！因为我还真的找到一种巴伦，正好符合要求。这种巴伦，叫做“不对称 U形环平衡不平衡转换器”。见下图： 如图所示，U形环由两段特性阻抗均为50欧的同轴电缆构成，其中一段为λ /4，...
