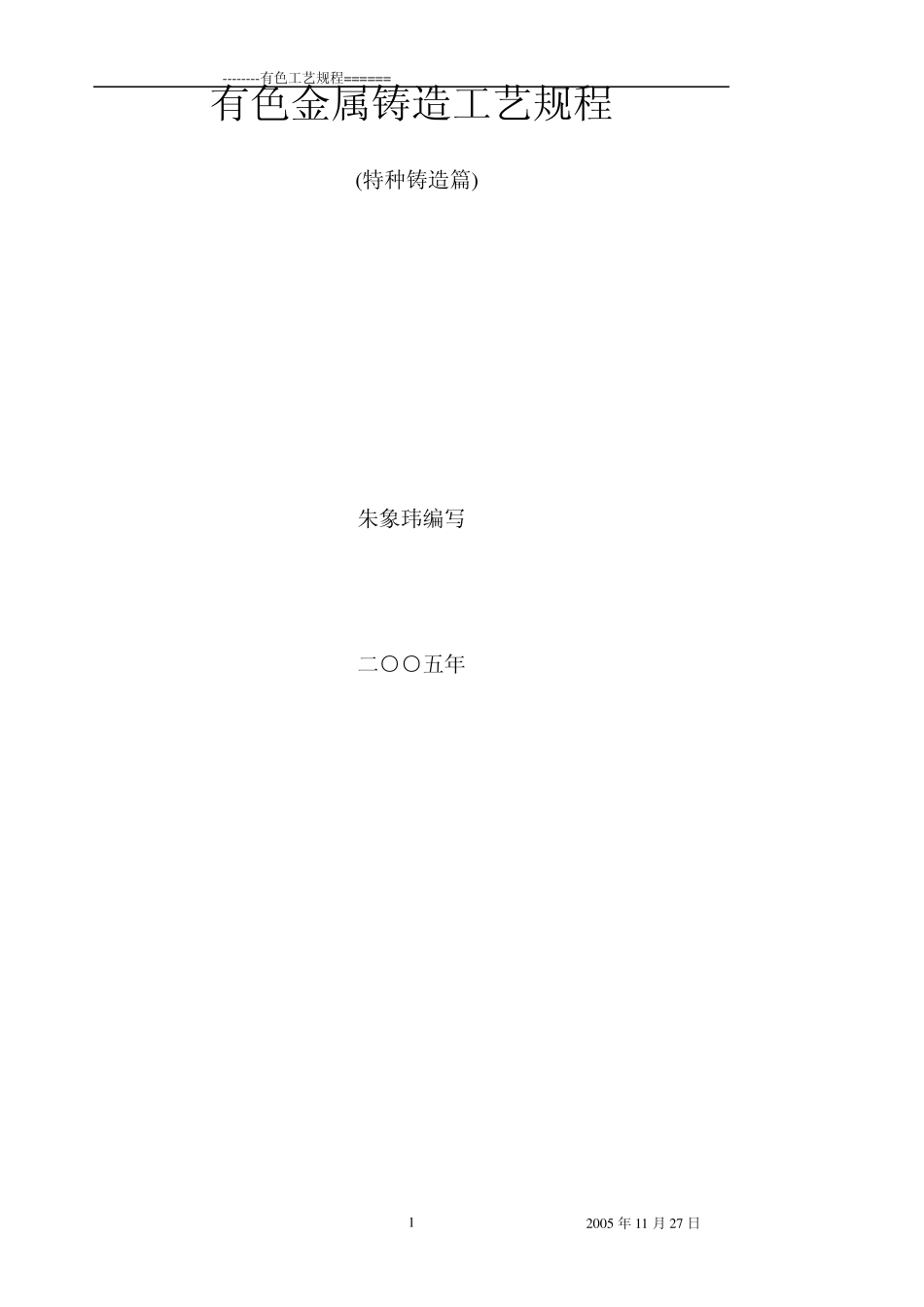

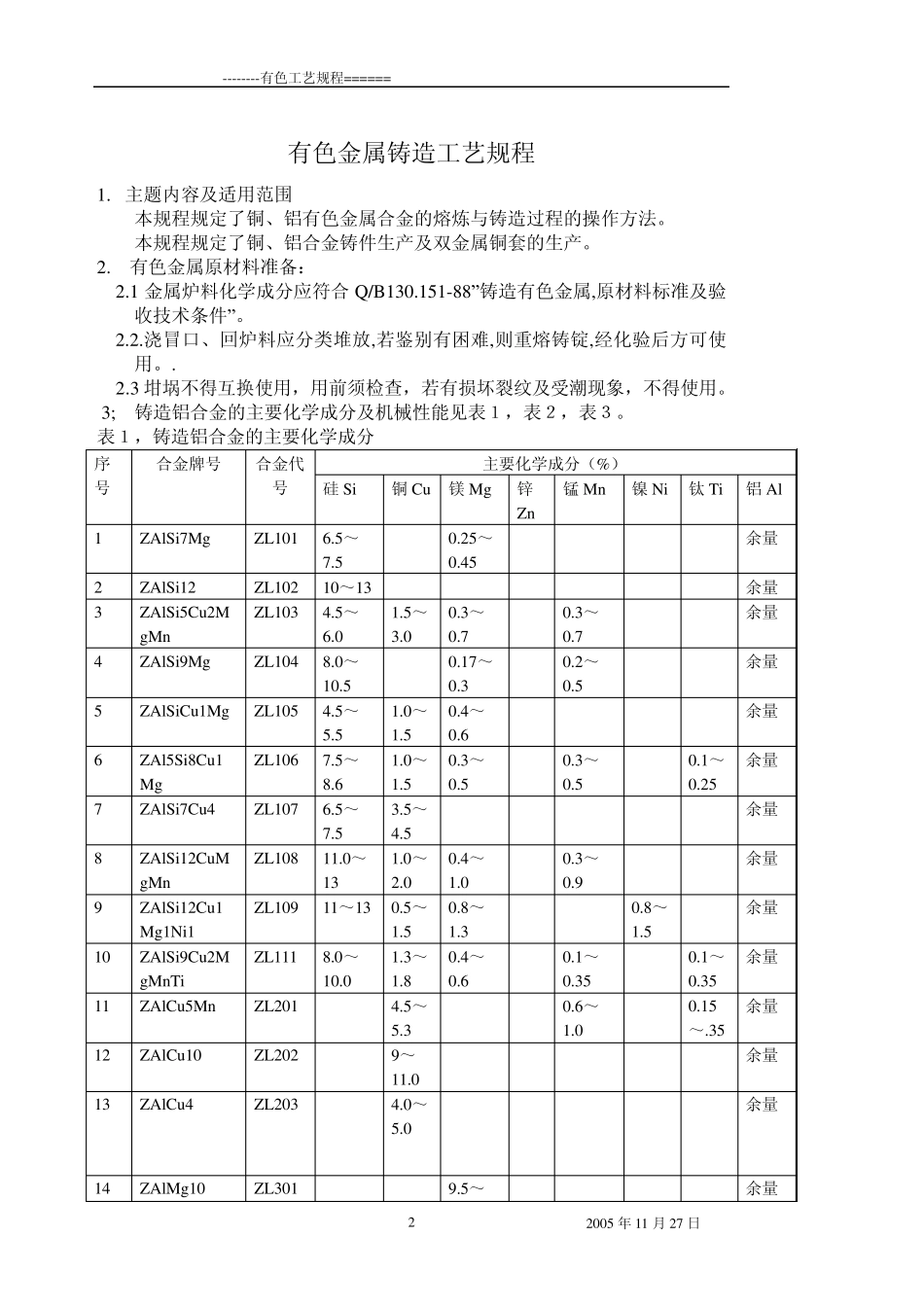

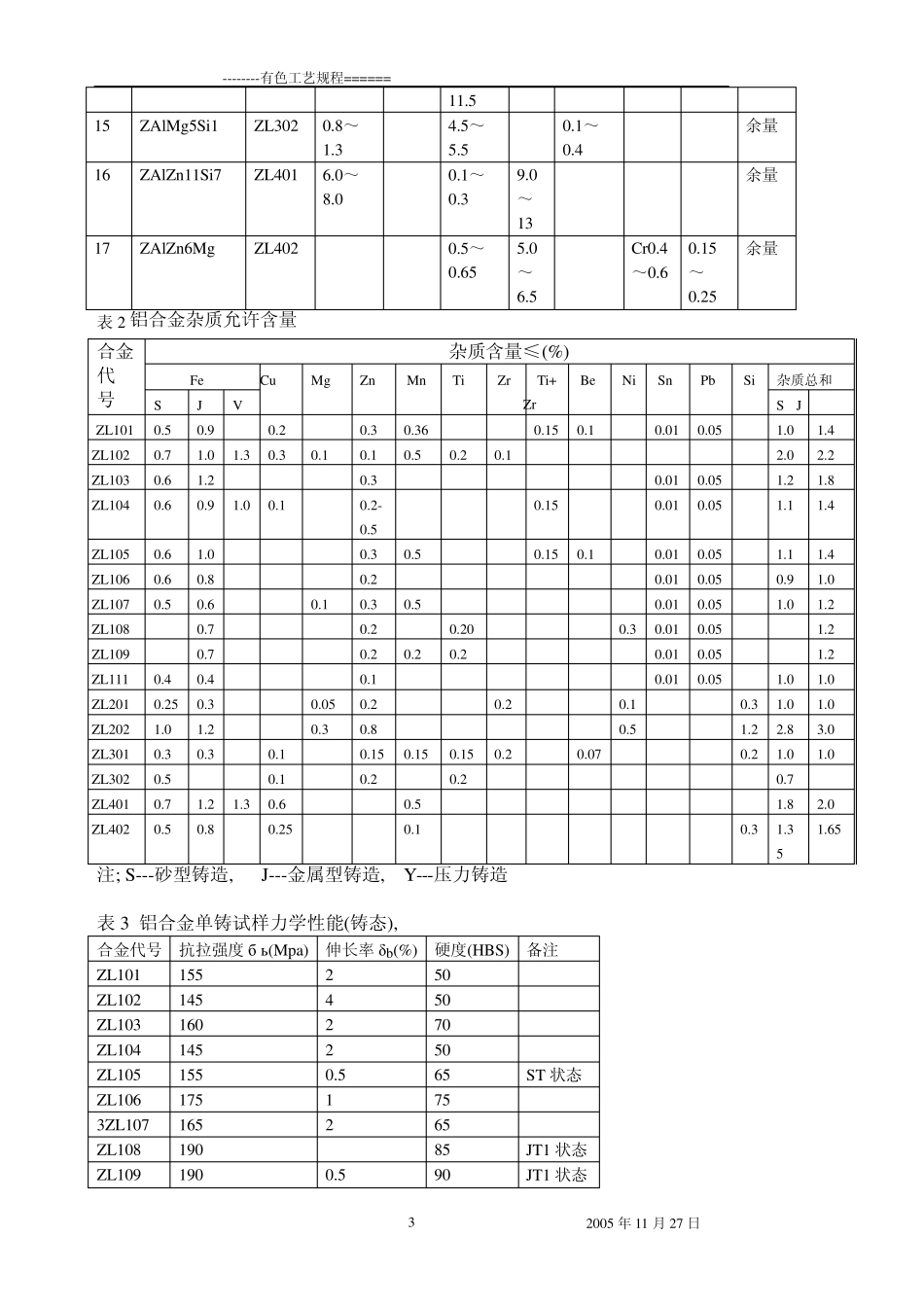

--------有色工艺规程====== 2005 年11 月27 日 1 有色金属铸造工艺规程 (特种铸造篇) 朱象玮编写 二○○五年 --------有色工艺规程====== 2005 年11 月27 日 2 有色金属铸造工艺规程 1. 主题内容及适用范围 本规程规定了铜、铝有色金属合金的熔炼与铸造过程的操作方法。 本规程规定了铜、铝合金铸件生产及双金属铜套的生产。 2. 有色金属原材料准备: 2.1 金属炉料化学成分应符合 Q/B130.151-88”铸造有色金属,原材料标准及验收技术条件”。 2.2.浇冒口、回炉料应分类堆放,若鉴别有困难,则重熔铸锭,经化验后方可使用。. 2.3 坩埚不得互换使用,用前须检查,若有损坏裂纹及受潮现象,不得使用。 3; 铸造铝合金的主要化学成分及机械性能见表1,表2,表3。 表1,铸造铝合金的主要化学成分 序号 合金牌号 合金代号 主要化学成分(%) 硅 Si 铜Cu 镁 Mg 锌Zn 锰 Mn 镍 Ni 钛 Ti 铝 Al 1 ZAlSi7Mg ZL101 6.5~7.5 0.25~0.45 余量 2 ZAlSi12 ZL102 10~13 余量 3 ZAlSi5Cu 2MgMn ZL103 4.5~6.0 1.5~3.0 0.3~0.7 0.3~0.7 余量 4 ZAlSi9Mg ZL104 8.0~10.5 0.17~0.3 0.2~0.5 余量 5 ZAlSiCu 1Mg ZL105 4.5~5.5 1.0~1.5 0.4~0.6 余量 6 ZAl5Si8Cu 1Mg ZL106 7.5~8.6 1.0~1.5 0.3~0.5 0.3~0.5 0.1~0.25 余量 7 ZAlSi7Cu 4 ZL107 6.5~7.5 3.5~4.5 余量 8 ZAlSi12Cu MgMn ZL108 11.0~13 1.0~2.0 0.4~1.0 0.3~0.9 余量 9 ZAlSi12Cu 1Mg1Ni1 ZL109 11~13 0.5~1.5 0.8~1.3 0.8~1.5 余量 10 ZAlSi9Cu 2MgMn Ti ZL111 8.0~10.0 1.3~1.8 0.4~0.6 0.1~0.35 0.1~0.35 余量 11 ZAlCu 5Mn ZL201 4.5~5.3 0.6~1.0 0.15~.35 余量 12 ZAlCu 10 ZL202 9~11.0 余量 13 ZAlCu 4 ZL203 4.0~5.0 余量 14 ZAlMg10 ZL301 9.5~ 余量 --------有色工艺规程====== 2005 年11 月27 日 3 11.5 15 ZAlMg5Si1 ZL302 0.8~1.3 4.5~5.5 0.1~0.4 余量 16 ZAlZn11Si7 ZL401 6.0~8.0 0.1~0.3 9.0~13 余量 17 ZAlZn6Mg ZL402 0.5~0.65 5.0~6.5 Cr0.4~0.6 0.15~0.25 余量 表2 铝合金杂质允许含量 注; S---砂型铸造, J---金属型铸造, Y---压力铸造 表3 铝合金单铸试样力学性能(铸态), 合金代号 抗拉强度б ь(Mpa) 伸长率δb(%) 硬度(...
