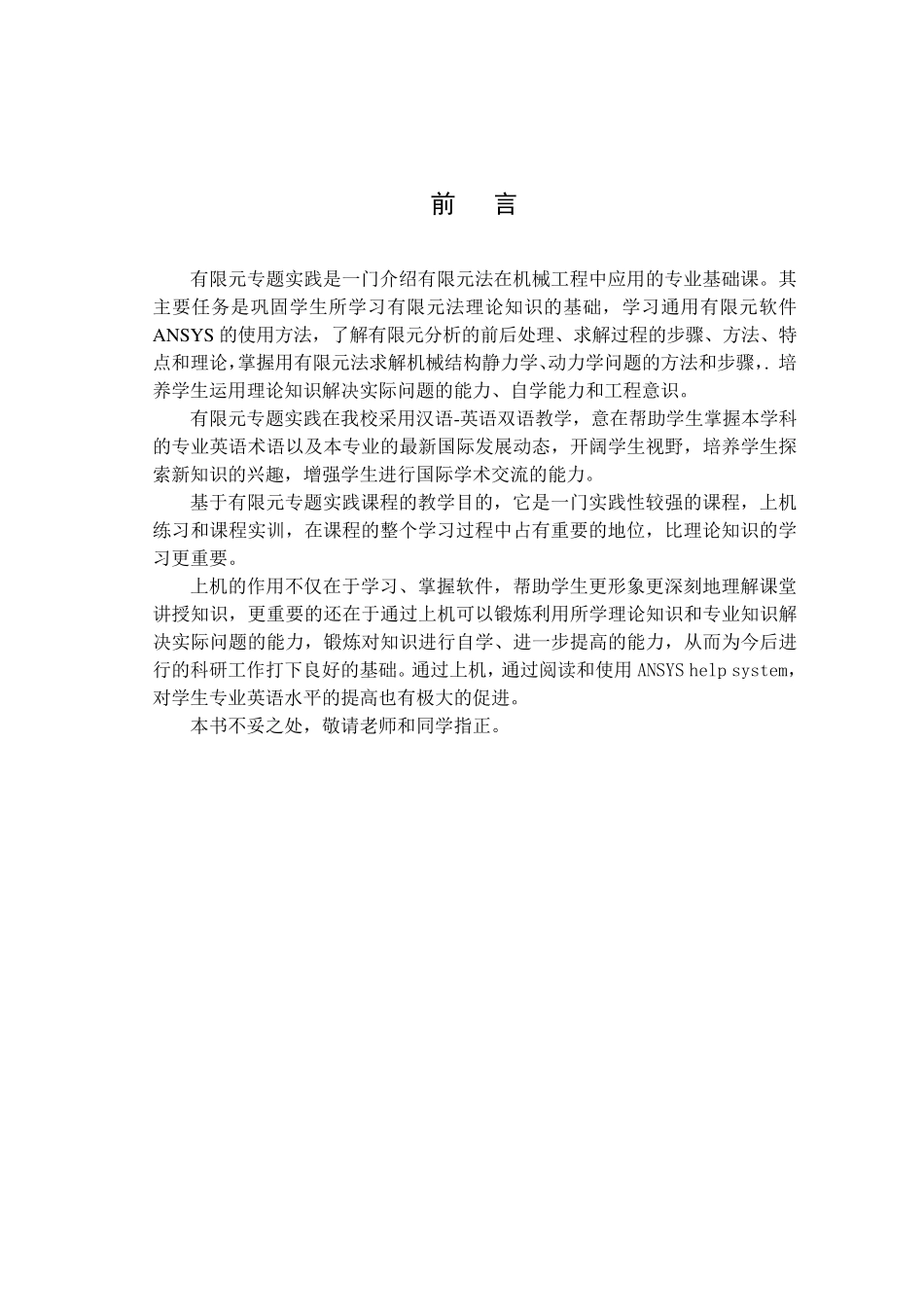

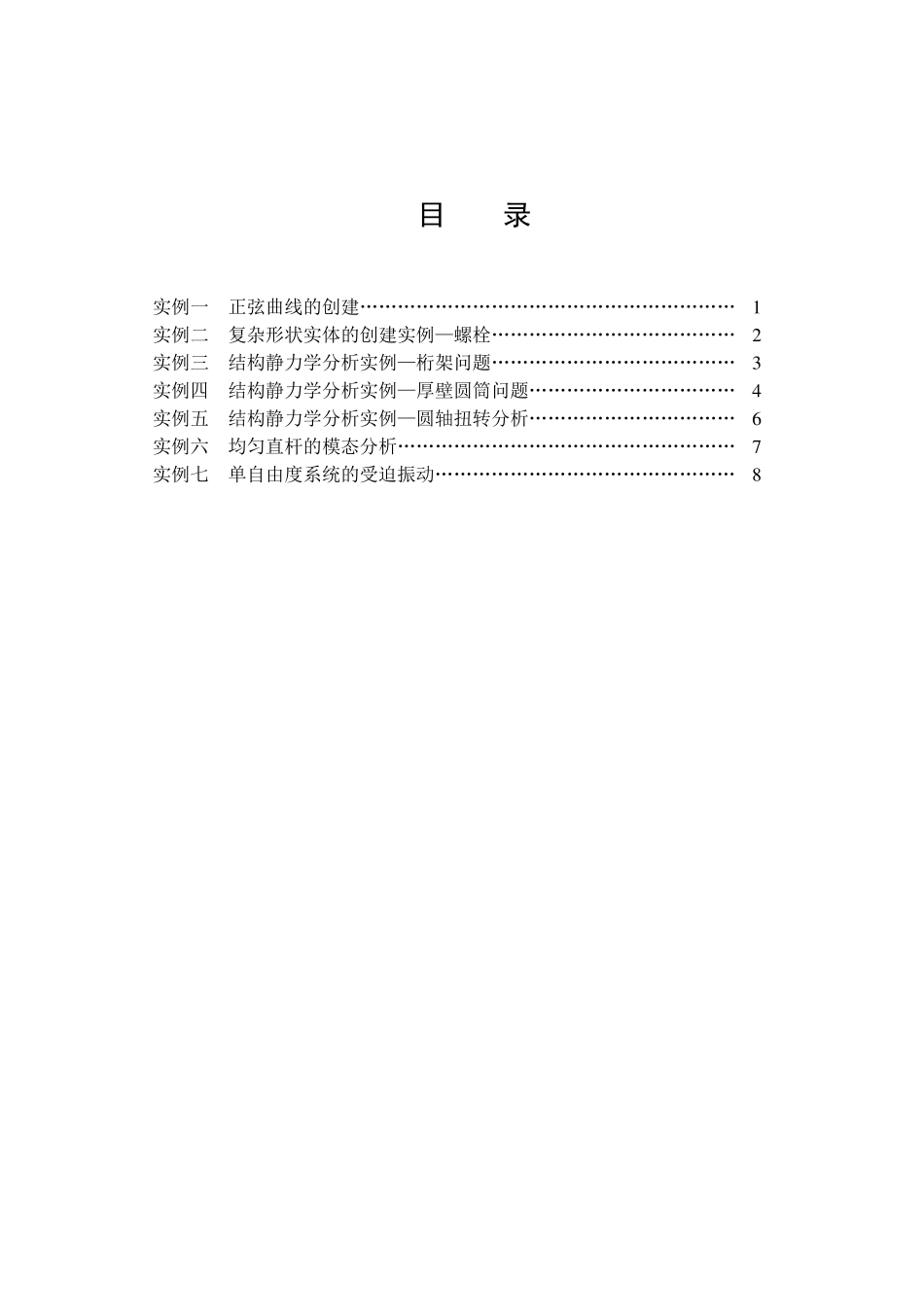

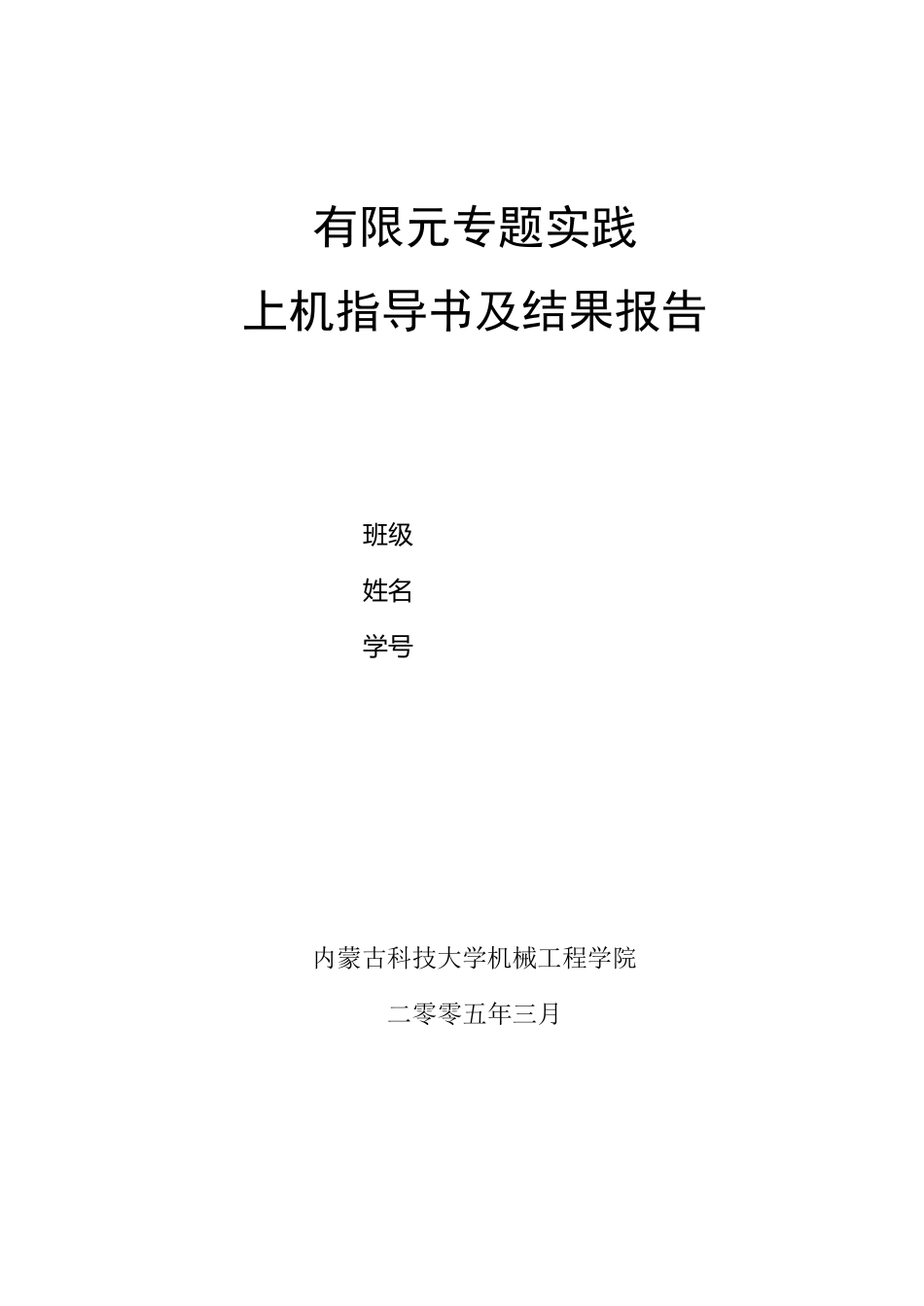

有限元专题实践上机指导书及结果报告班 级姓 名学 号内蒙古科技大学机械工程学院二零零五年三月前言有限元专题实践是一门介绍有限元法在机械工程中应用的专业基础课。其主要任务是巩固学生所学习有限元法理论知识的基础，学习通用有限元软件ANSY S 的使用方法，了解有限元分析的前后处理、求解过程的步骤、方法、特点和理论，掌握用有限元法求解机械结构静力学、动力学问题的方法和步骤，. 培养学生运用理论知识解决实际问题的能力、自学能力和工程意识。有限元专题实践在我校采用汉语-英语双语教学，意在帮助学生掌握本学科的专业英语术语以及本专业的最新国际发展动态，开阔学生视野，培养学生探索新知识的兴趣，增强学生进行国际学术交流的能力。基于有限元专题实践课程的教学目的，它是一门实践性较强的课程，上机练习和课程实训，在课程的整个学习过程中占有重要的地位，比理论知识的学习更重要。上机的作用不仅在于学习、掌握软件，帮助学生更形象更深刻地理解课堂讲授知识，更重要的还在于通过上机可以锻炼利用所学理论知识和专业知识解决实际问题的能力，锻炼对知识进行自学、进一步提高的能力，从而为今后进行的科研工作打下良好的基础。通过上机，通过阅读和使用ANSYS help system，对学生专业英语水平的提高也有极大的促进。本书不妥之处，敬请老师和同学指正。目录实例一正弦曲线的创建……………………………………………………1实例二复杂形状实体的创建实例—螺栓…………………………………2实例三结构静力学分析实例—桁架问题…………………………………3实例四结构静力学分析实例—厚壁圆筒问题……………………………4实例五结构静力学分析实例—圆轴扭转分析……………………………6实例六均匀直杆的模态分析………………………………………………7实例七单自由度系统的受迫振动…………………………………………81实例一正弦曲线的创建一.上机目的1.初步掌握ANSYS 界面的组成、特点及使用方法。2.通过上机进一步掌握ANSYS 软件前处理时创建关键点、线的方法、特点和适用范围。3.了解 ANSYS 软件几何模型以及有限元模型的使用、创建。二.上机步骤和要求1.按教材讲授过程和方法，参阅教材用菜单法进行正弦曲线的创建；2.脱离教材，独立用菜单法进行正弦曲线的创建；3.结合菜单法，查阅 ANSYS help sy stem，形成创建正弦曲线的命令流；4.参照实例的方法和步骤，自行完成与实例类型相同的课后作业。三.命令流请...
