有限元分析的基础教程chapter2

有限元分析的基础教程chapter2_第1页
1/28
有限元分析的基础教程chapter2_第2页
2/28
有限元分析的基础教程chapter2_第3页
3/28

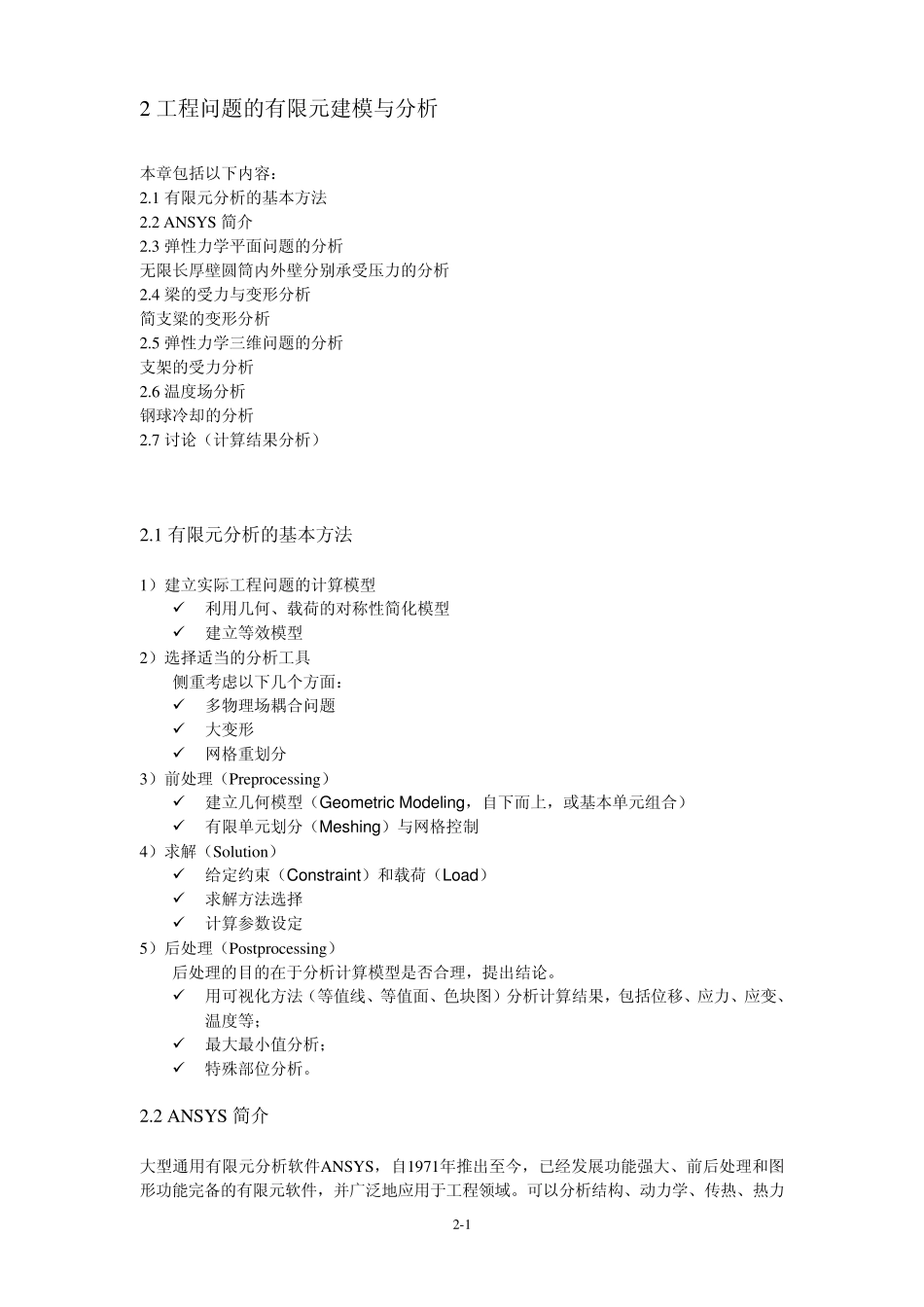

2-1 2 工程问题的有限元建模与分析 本章包括以下内容: 2.1 有限元分析的基本方法 2.2 ANSYS 简介 2.3 弹性力学平面问题的分析 无限长厚壁圆筒内外壁分别承受压力的分析 2.4 梁的受力与变形分析 简支粱的变形分析 2.5 弹性力学三维问题的分析 支架的受力分析 2.6 温度场分析 钢球冷却的分析 2.7 讨论(计算结果分析) 2.1 有限元分析的基本方法 1)建立实际工程问题的计算模型  利用几何、载荷的对称性简化模型  建立等效模型 2)选择适当的分析工具 侧重考虑以下几个方面:  多物理场耦合问题  大变形  网格重划分 3)前处理(Preprocessing)  建立几何模型(Geometric Modeling,自下而上,或基本单元组合)  有限单元划分(Meshing)与网格控制 4)求解(Solu tion)  给定约束(Constraint)和载荷(Load)  求解方法选择  计算参数设定 5)后处理(Postprocessing) 后处理的目的在于分析计算模型是否合理,提出结论。  用可视化方法(等值线、等值面、色块图)分析计算结果,包括位移、应力、应变、温度等;  最大最小值分析;  特殊部位分析。 2.2 ANSYS 简介 大型通用有限元分析软件ANSYS,自1971年推出至今,已经发展功能强大、前后处理和图形功能完备的有限元软件,并广泛地应用于工程领域。可以分析结构、动力学、传热、热力 2-2 耦合、电磁耦合、流固耦合等领域的问题。 ANSYS 采用开放式结构:提供了与 CAD 软件的接口,用户编程接口 UPFs,参数化设计语言 APDL。 ANSYS 分为系统层,功能模块层两层结构。可以使用图形方式,也可以使用批处理方式。 ANSYS图形方式启动界面如下: ANSYS图形界面由输出窗口和工具菜单窗口构成,工具菜单窗口由下拉菜单、工具条 主菜单区、视区和辅助工具框构成。 2-3 2.3 弹性力学平面问题的分析 问题描述: 一无限长厚壁圆筒,如图1 所示,内外壁分别承受压力p1=p2=100kg/cm2。受载前R1=10cm,R2=15cm,E=210Gpa,μ=0.3 。取横截面八分之一进行计算,支撑条件及网格划分如下图2 所示。求圆筒内外半径的变化量及节点8 处的支撑力大小及方向。 图1 图2 此问题是弹性力学中的平面应变问题。 一、选择图形界面方式 ANSYS main menu >preferences>stru ctu ral 可以不选择图形界面方式。 2-4 二、实体建模 1)生成八分之一圆环。 ANSYS main menu >preprocessor >mod...
