法兰标准及选用方法

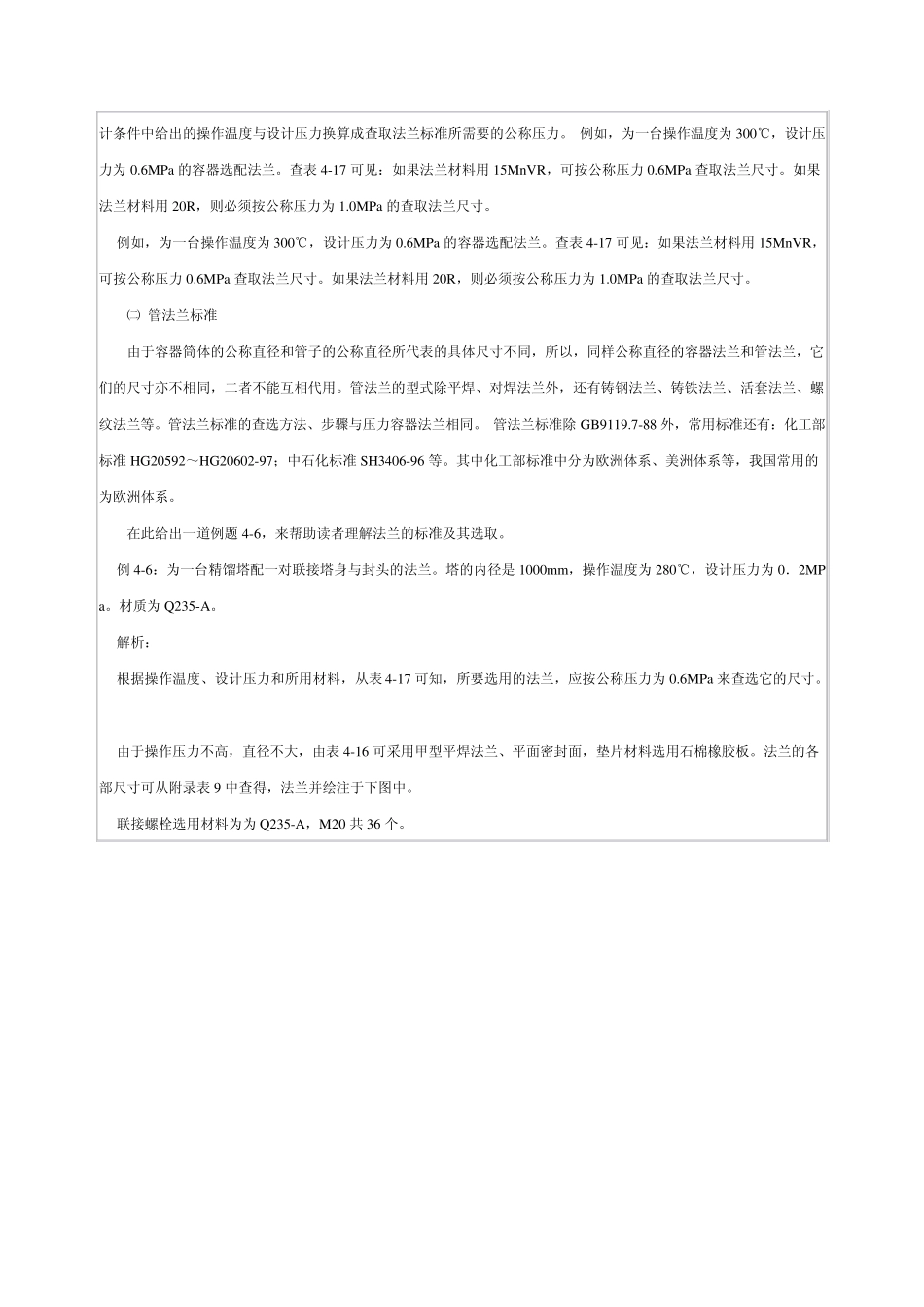

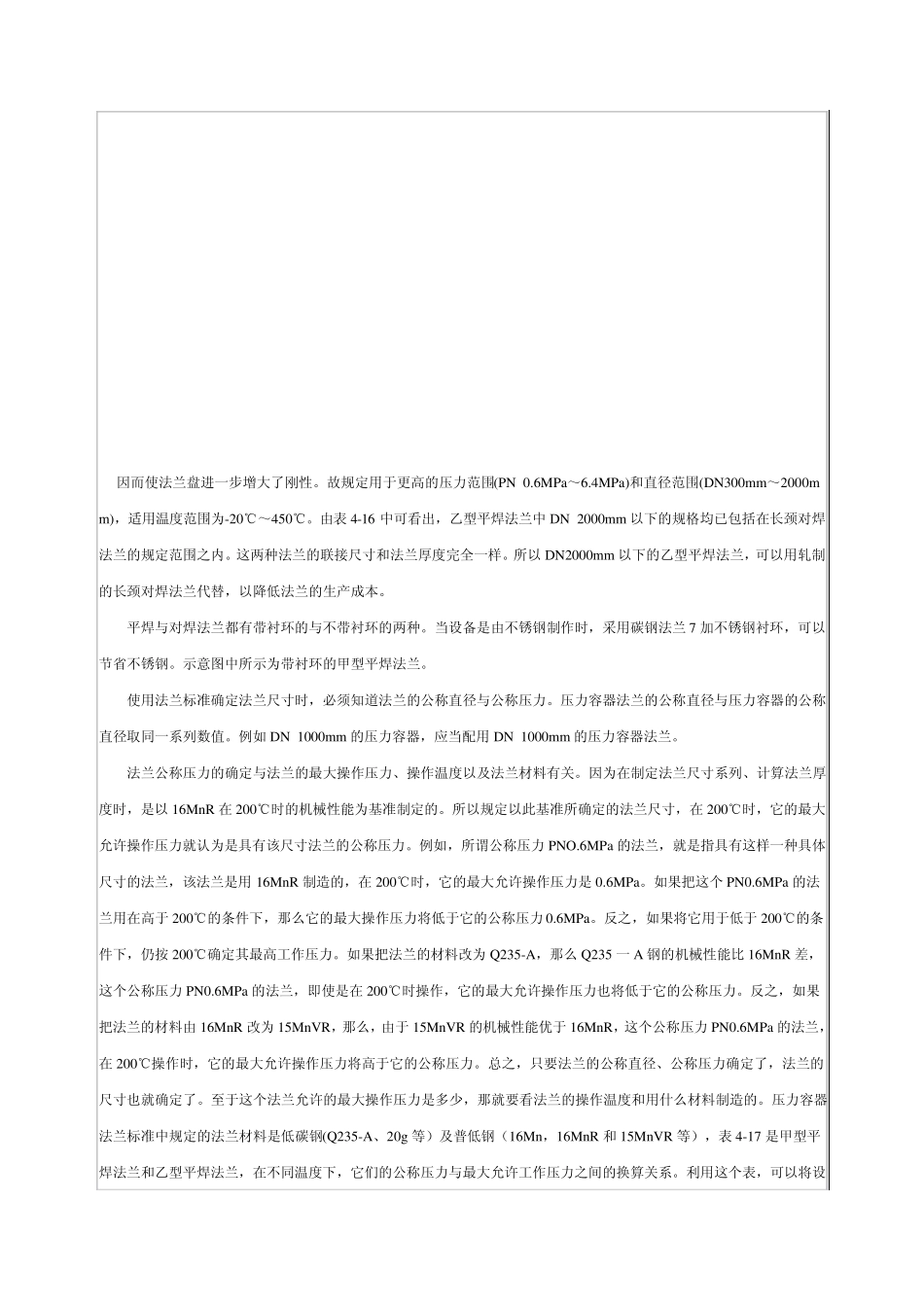

法兰标准及选用方法 石油、化工上用的法兰标准有两类，一类是压力容器法兰标准，一个类是管法兰标准。 ㈠ 压力容器法兰标准 1 ．平焊法兰 平焊法兰的两种类型的比较情况如下表所示，参见示意图。 因而使法兰盘进一步增大了刚性。故规定用于更高的压力范围(PN 0.6MPa～6.4MPa)和直径范围(DN300mm～2000mm)，适用温度范围为-20℃～450℃。由表 4-16 中可看出，乙型平焊法兰中 DN 2000mm 以下的规格均已包括在长颈对焊法兰的规定范围之内。这两种法兰的联接尺寸和法兰厚度完全一样。所以 DN2000mm 以下的乙型平焊法兰，可以用轧制的长颈对焊法兰代替，以降低法兰的生产成本。 平焊与对焊法兰都有带衬环的与不带衬环的两种。当设备是由不锈钢制作时，采用碳钢法兰7 加不锈钢衬环，可以节省不锈钢。示意图中所示为带衬环的甲型平焊法兰。 使用法兰标准确定法兰尺寸时，必须知道法兰的公称直径与公称压力。压力容器法兰的公称直径与压力容器的公称直径取同一系列数值。例如 DN 1000mm 的压力容器，应当配用DN 1000mm 的压力容器法兰。 法兰公称压力的确定与法兰的最大操作压力、操作温度以及法兰材料有关。因为在制定法兰尺寸系列、计算法兰厚度时，是以 16MnR 在 200℃时的机械性能为基准制定的。所以规定以此基准所确定的法兰尺寸，在 200℃时，它的最大允许操作压力就认为是具有该尺寸法兰的公称压力。例如，所谓公称压力PNO.6MPa 的法兰，就是指具有这样一种具体尺寸的法兰，该法兰是用16MnR 制造的，在 200℃时，它的最大允许操作压力是 0.6MPa。如果把这个 PN0.6MPa 的法兰用在高于200℃的条件下，那么它的最大操作压力将低于它的公称压力0.6MPa。反之，如果将它用于低于200℃的条件下，仍按 200℃确定其最高工作压力。如果把法兰的材料改为Q235-A，那么 Q235 一A 钢的机械性能比 16MnR 差，这个公称压力PN0.6MPa 的法兰，即使是在 200℃时操作，它的最大允许操作压力也将低于它的公称压力。反之，如果把法兰的材料由 16MnR 改为15MnVR，那么，由于15MnVR 的机械性能优于16MnR，这个公称压力PN0.6MPa 的法兰，在 200℃操作时，它的最大允许操作压力将高于它的公称压力。总之，只要法兰的公称直径、公称压力确定了，法兰的尺寸也就确定了。至于这个法兰允许的最大操作压力是多少，那就要看法兰的操作温度和用什么材料制造的。压力容器法兰标准中规定的法兰材料是低碳钢(Q235-A、20g 等）及普低钢（...
