泛光照明技术说明文件2015.08.18

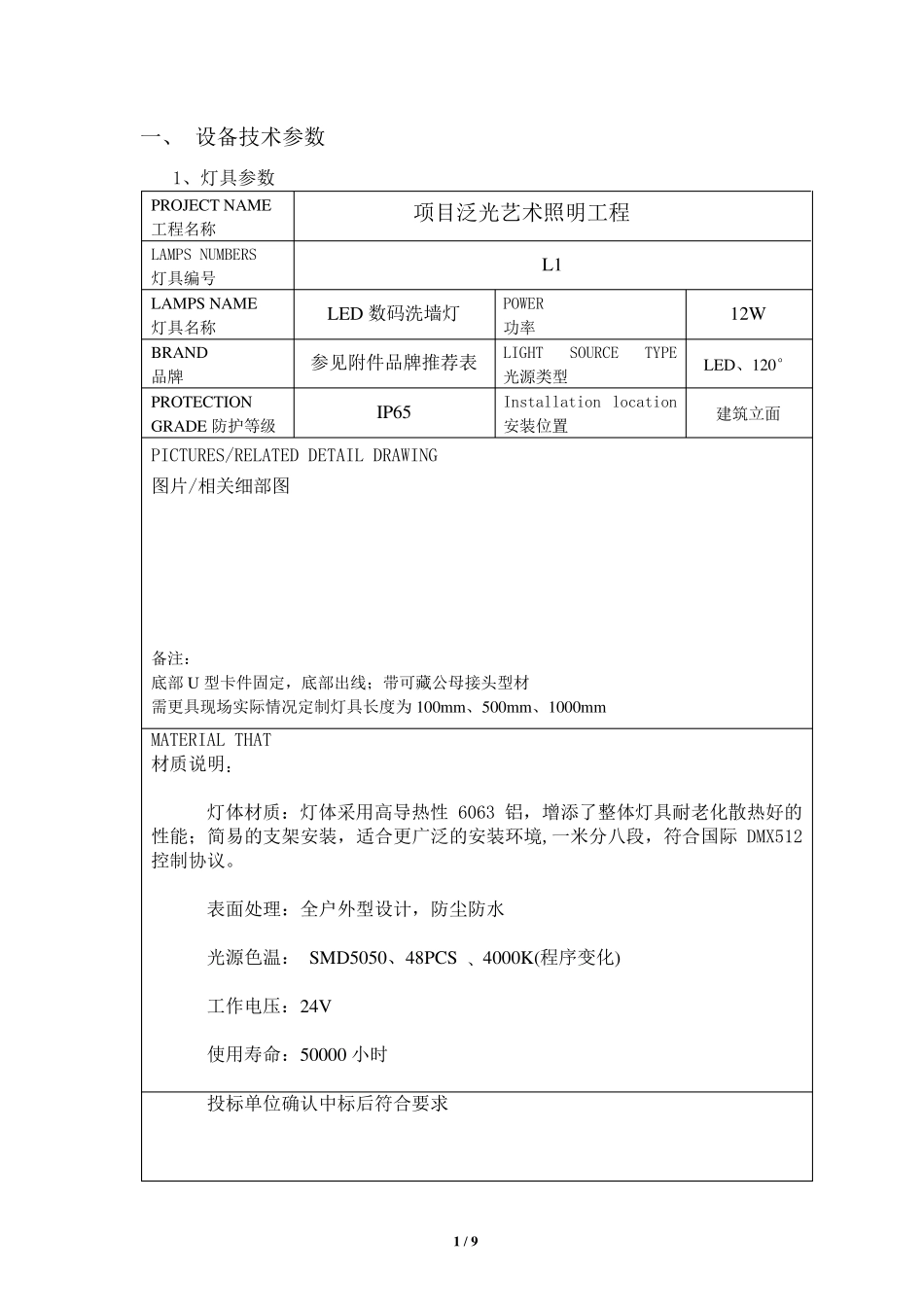

1 / 9 一、 设备技术参数 1、灯具参数 PROJECT NAME 工程名称 项目泛光艺术照明工程 LAMPS NUMBERS 灯具编号 L1 LAMPS NAME 灯具名称 LED 数码洗墙灯 POWER 功率 12W BRAND 品牌 参见附件品牌推荐表 LIGHT SOURCE TYPE 光源类型 LED、120° PROTECTION GRADE 防护等级 IP65 Installation location 安装位置 建筑立面 PICTURES/RELATED DETAIL DRAWING 图片/相关细部图 备注： 底部 U 型卡件固定，底部出线；带可藏公母接头型材 需更具现场实际情况定制灯具长度为 100mm、500mm、1000mm MATERIAL THAT 材质说明： 灯体材质：灯体采用高导热性 6063 铝，增添了整体灯具耐老化散热好的性能；简易的支架安装，适合更广泛的安装环境,一米分八段，符合国际 DMX512控制协议。 表面处理：全户外型设计，防尘防水 光源色温： SMD5050、48PCS 、4000K(程序变化) 工作电压：24V 使用寿命：50000 小时 投标单位确认中标后符合要求 2 / 9 PROJECT NAME 工程名称 项目泛光艺术照明工程 LAMPS NUMBERS 灯具编号 L2 LAMPS NAME 灯具名称 LED 地埋灯 POWER 功率 18W BRAND 品牌 参见附件品牌推荐表 LIGHT SOURCE TYPE 光源类型 LED（15°） PROTECTION GRADE 防护等级 IP67 Installation location 安装位置 PICTURES/RELATED DETAIL DRAWING 图片/相关细部图 MATERIAL THAT 材质说明： 灯体材质：高压铸铝合金灯体， ABS 塑料预埋件，平均壁厚 4mm.表面有散热结构，散热性能优良。 表面处理：不锈钢面盖，钢化玻璃，全户外型设，适合户外安装 光源色温：COB、1PCS、4000K 工作电压：220V 使用寿命：20000 小时 投标单位确认中标后符合要求 3 / 9 PROJECT NAME 工程名称 项目泛光艺术照明工程 LAMPS NUMBERS 灯具编号 L3 LAMPS NAME 灯具名称 LED 筒灯 POWER 功率 25W BRAND 品牌 详见灯具品牌表 LIGHT SOURCE TYPE 光源类型 LED（60°） PROTECTION GRADE 防护等级 IP67 Installation location 安装位置 PICTURES/RELATED DETAIL DRAWING 图片/相关细部图 备注：施工单位需提供详细的幕墙开孔尺寸及定位 MATERIAL THAT 材质说明： 灯体材质：不锈钢面盖，高强度压铸铝灯体 表面处理：防尘防水，开孔直径 145m m 光源、色温： COB、1PCS 、4000K 光通量：2300lm 工作电压：220V 使用寿命：2...
