波分复用技术

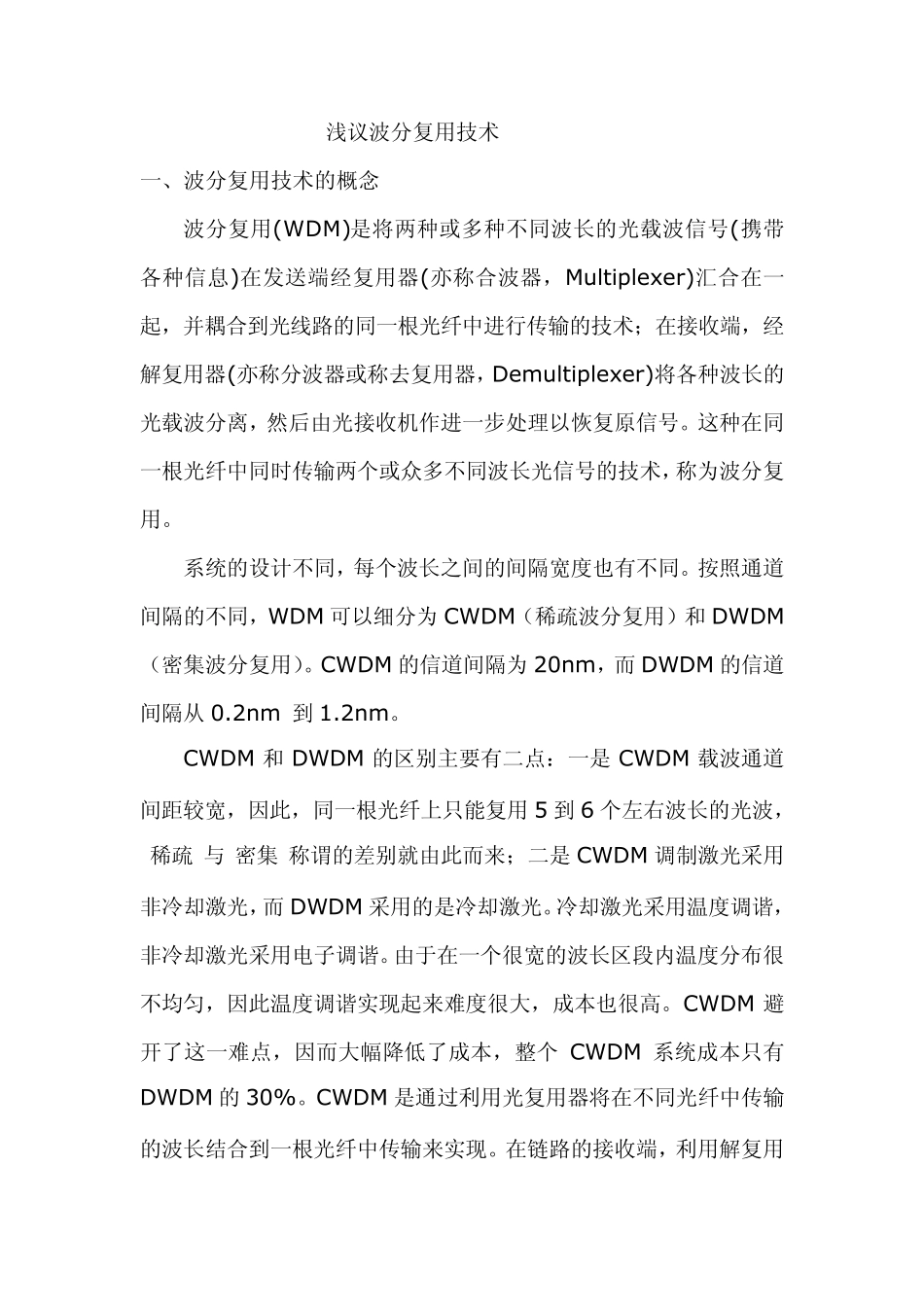

浅议波分复用技术 一、波分复用技术的概念 波分复用(WDM)是将两种或多种不同波长的光载波信号(携带各种信息)在发送端经复用器(亦称合波器，Multiplexer)汇合在一起，并耦合到光线路的同一根光纤中进行传输的技术；在接收端，经解复用器(亦称分波器或称去复用器，Demultiplexer)将各种波长的光载波分离，然后由光接收机作进一步处理以恢复原信号。这种在同一根光纤中同时传输两个或众多不同波长光信号的技术，称为波分复用。 系统的设计不同，每个波长之间的间隔宽度也有不同。按照通道间隔的不同，WDM 可以细分为 CWDM（稀疏波分复用）和 DWDM（密集波分复用）。CWDM 的信道间隔为 20nm，而 DWDM 的信道间隔从 0.2nm 到 1.2nm。 CWDM 和 DWDM 的区别主要有二点：一是 CWDM 载波通道间距较宽，因此，同一根光纤上只能复用5 到 6 个左右波长的光波，“稀疏”与“密集”称谓的差别就由此而来；二是 CWDM 调制激光采用非冷却激光，而 DWDM 采用的是冷却激光。冷却激光采用温度调谐，非冷却激光采用电子调谐。由于在一个很宽的波长区段内温度分布很不均匀，因此温度调谐实现起来难度很大，成本也很高。CWDM 避开了这一难点，因而大幅降低了成本，整个 CWDM 系统成本只有DWDM 的 30%。CWDM 是通过利用光复用器将在不同光纤中传输的波长结合到一根光纤中传输来实现。在链路的接收端，利用解复用器将分解后的波长分别送到不同的光纤，接到不同的接收机。 二、CW DM 技术简介 1．CWDM 标准制定情况 美国的1400nm 商业利益组织正在致力于为 CWDM 系统制定标准。目前建议草案考虑的CWDM 系统波长栅格分为三个波段。“O波段”包括四个波长: 1290、1310、1330 和 1350nm，“E波段”包括四个波长: 1380、1400、1420 和 1440nm，“S＋C+L”波段包括从 1470nm 到1610nm 的范围，间距为 20nm 的八个波长。这些波长利用了光纤的全部光谱，包括在 1310、1510 和 1550nm处的传统光源，从而增加了复用的信道数 20nm 的信道间距允许利用廉价的不带冷却器的激光发射机和宽带光滤波器，同时，它也躲开了 1270nm 高损耗波长，并且使相邻波段之间保持了 30nm 的间隙。 尽管目前还没有 CWDM 的技术标准,在市场上已经存在一个事实上的城域网标准：IEEE 已经制定了万兆以太网 10GbE 标准。CWDM 的标准将据此来制定。 CWDM 的复用/解复用器和激光器正在逐渐形成自己的标准。相邻波长间隔根据无冷却的激光...
