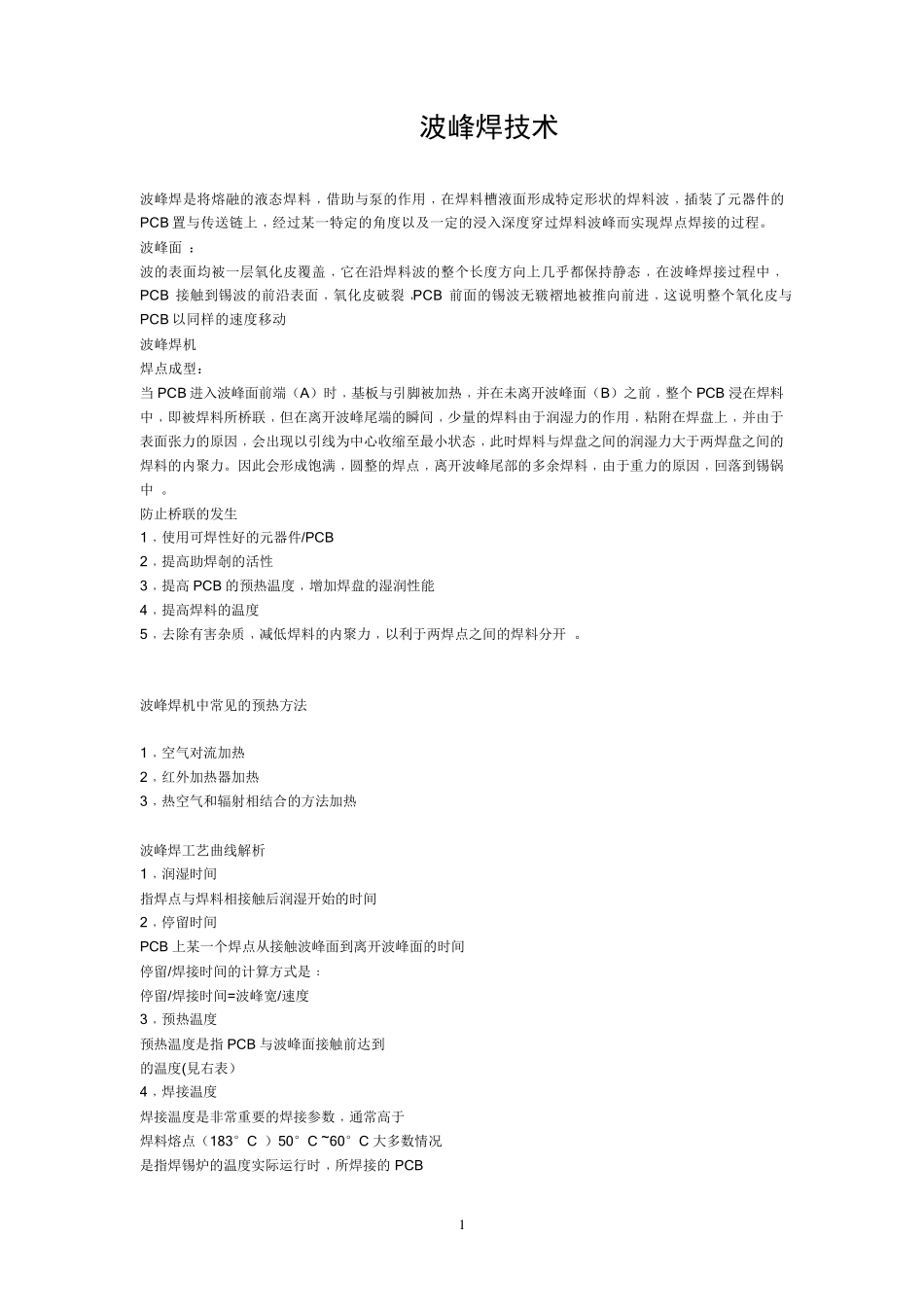

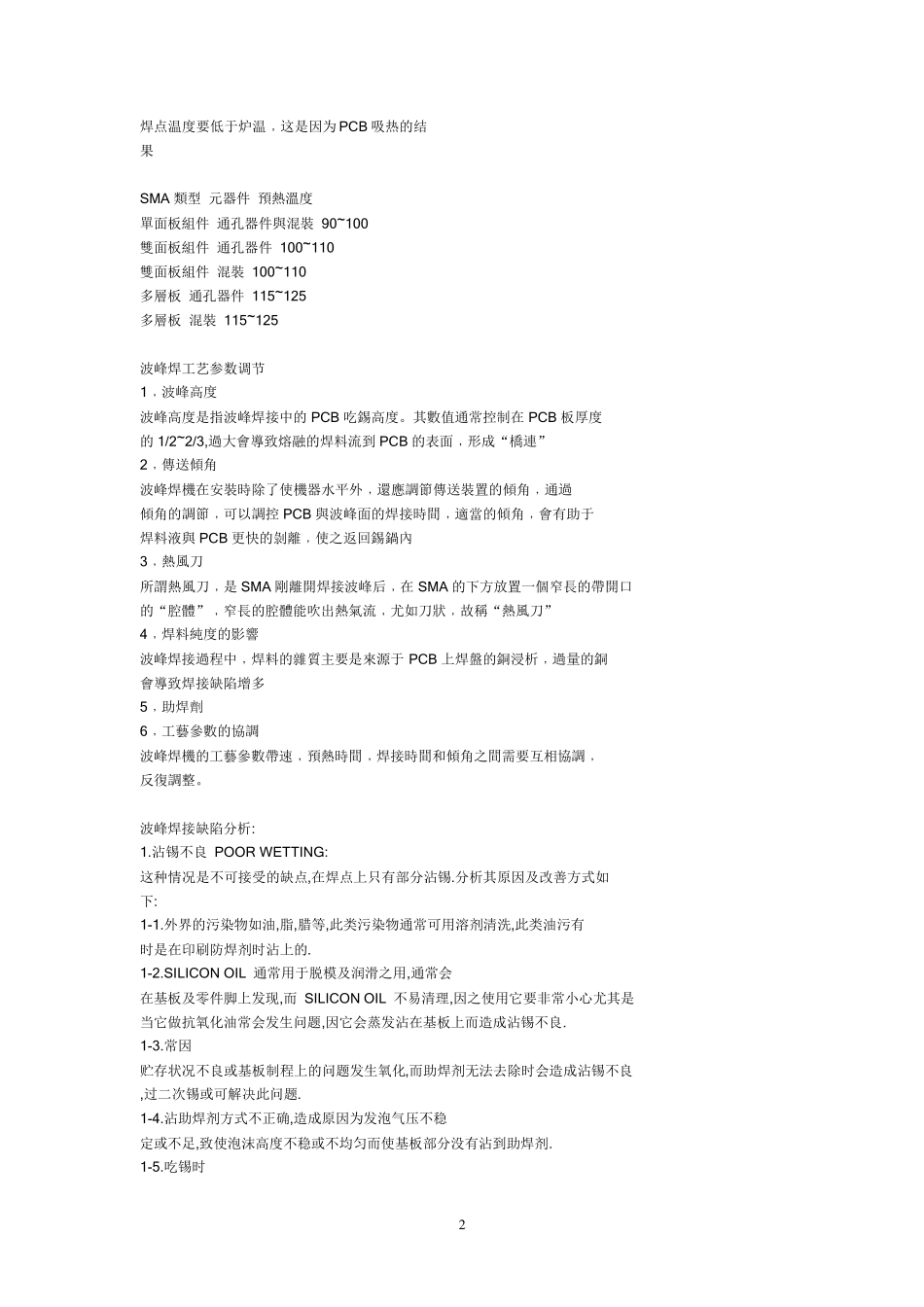

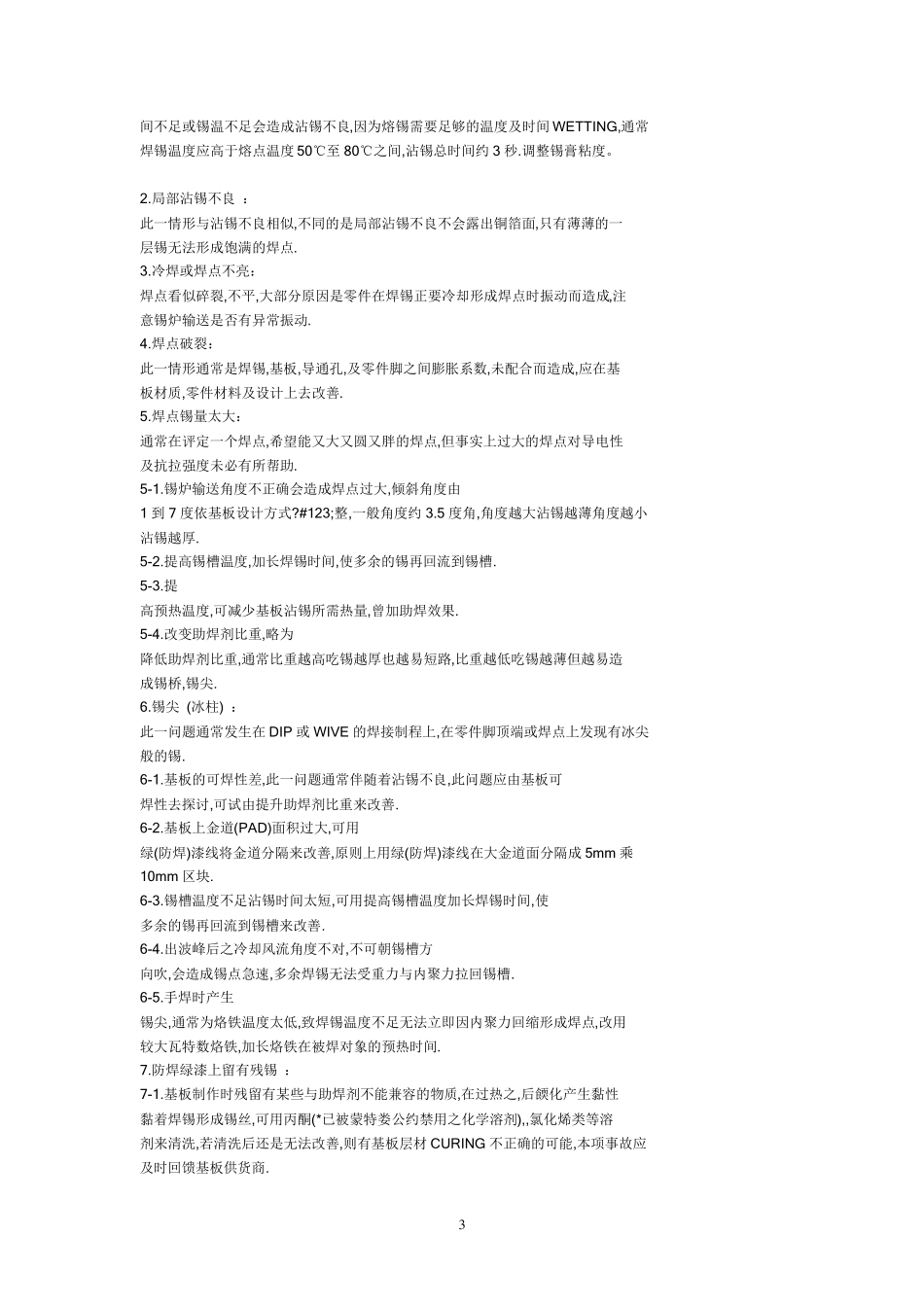

1 波峰焊技术 波峰焊是将熔融的液态焊料﹐借助与泵的作用﹐在焊料槽液面形成特定形状的焊料波﹐插装了元器件的PCB 置与传送链上﹐经过某一特定的角度以及一定的浸入深度穿过焊料波峰而实现焊点焊接的过程。 波峰面 ： 波的表面均被一层氧化皮覆盖﹐它在沿焊料波的整个长度方向上几乎都保持静态﹐在波峰焊接过程中﹐PCB 接触到锡波的前沿表面﹐氧化皮破裂﹐PCB 前面的锡波无皲褶地被推向前进﹐这说明整个氧化皮与PCB 以同样的速度移动 波峰焊机 焊点成型： 当 PCB 进入波峰面前端（A）时﹐基板与引脚被加热﹐并在未离开波峰面（B）之前﹐整个 PCB 浸在焊料中﹐即被焊料所桥联﹐但在离开波峰尾端的瞬间﹐少量的焊料由于润湿力的作用﹐粘附在焊盘上﹐并由于表面张力的原因﹐会出现以引线为中心收缩至最小状态﹐此时焊料与焊盘之间的润湿力大于两焊盘之间的焊料的内聚力。因此会形成饱满﹐圆整的焊点﹐离开波峰尾部的多余焊料﹐由于重力的原因﹐回落到锡锅中 。 防止桥联的发生 1﹐使用可焊性好的元器件/PCB 2﹐提高助焊剞的活性 3﹐提高PCB 的预热温度﹐增加焊盘的湿润性能 4﹐提高焊料的温度 5﹐去除有害杂质﹐减低焊料的内聚力﹐以利于两焊点之间的焊料分开 。 波峰焊机中常见的预热方法 1﹐空气对流加热 2﹐红外加热器加热 3﹐热空气和辐射相结合的方法加热 波峰焊工艺曲线解析 1﹐润湿时间 指焊点与焊料相接触后润湿开始的时间 2﹐停留时间 PCB 上某一个焊点从接触波峰面到离开波峰面的时间 停留/焊接时间的计算方式是﹕ 停留/焊接时间=波峰宽/速度 3﹐预热温度 预热温度是指PCB 与波峰面接触前达到 的温度(見右表） 4﹐焊接温度 焊接温度是非常重要的焊接参数﹐通常高于 焊料熔点（183°C ）50°C ~60°C 大多数情况 是指焊锡炉的温度实际运行时﹐所焊接的 PCB 2 焊点温度要低于炉温﹐这是因为PCB 吸热的结 果 SMA 類型 元器件 預熱溫度 單面板組件 通孔器件與混裝 90~100 雙面板組件 通孔器件 100~110 雙面板組件 混裝 100~110 多層板 通孔器件 115~125 多層板 混裝 115~125 波峰焊工艺参数调节 1﹐波峰高度 波峰高度是指波峰焊接中的PCB 吃錫高度。其數值通常控制在PCB 板厚度 的1/2~2/3,過大會導致熔融的焊料流到PCB 的表面﹐形成“橋連” 2﹐傳送傾角 波峰焊機在安裝時除了使機器水平外﹐還應調節傳送裝置的傾角﹐通過 傾角的調節﹐可以調控PCB 與波峰...
