波谱图的分析原理,方法和典型实例分析

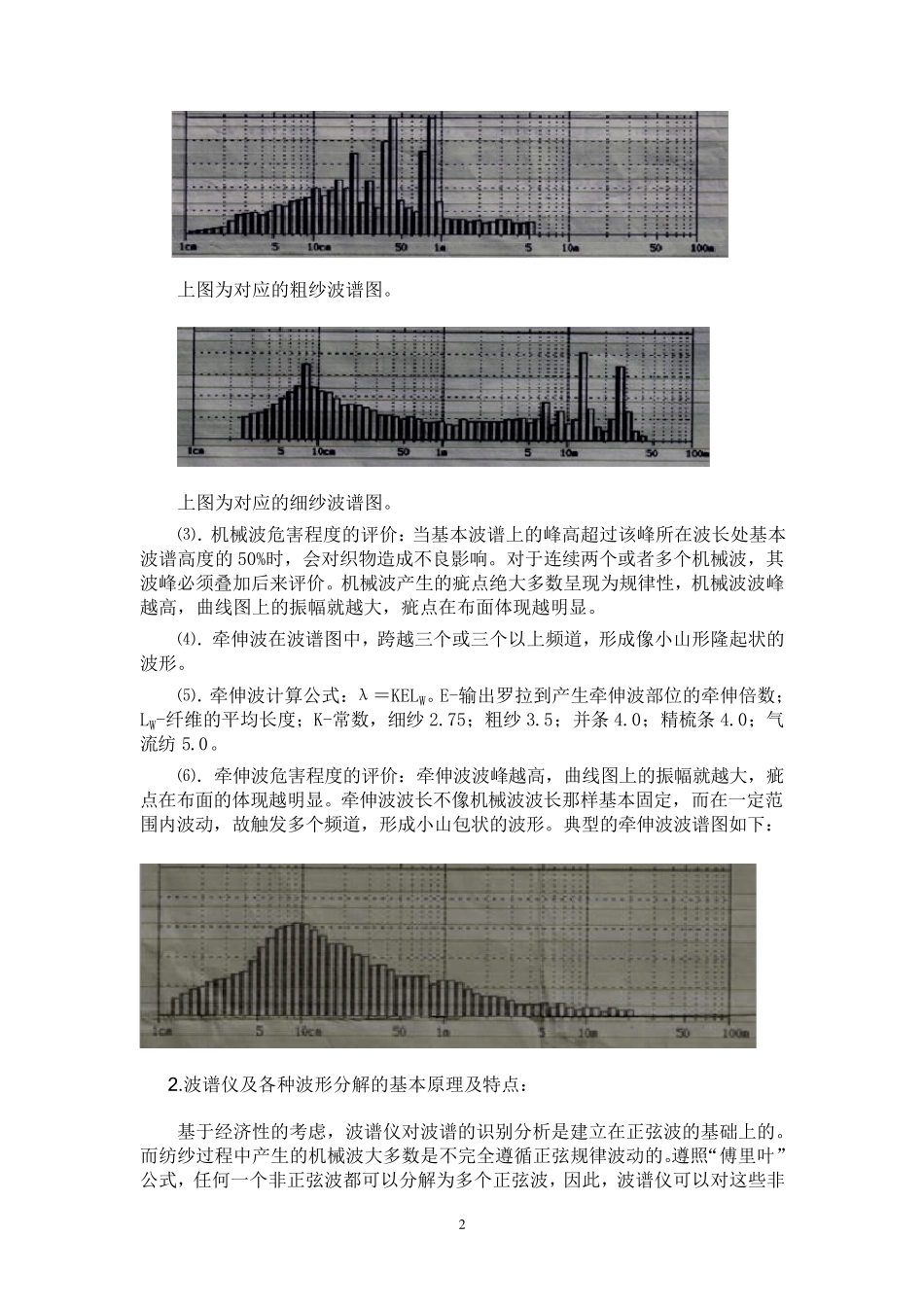

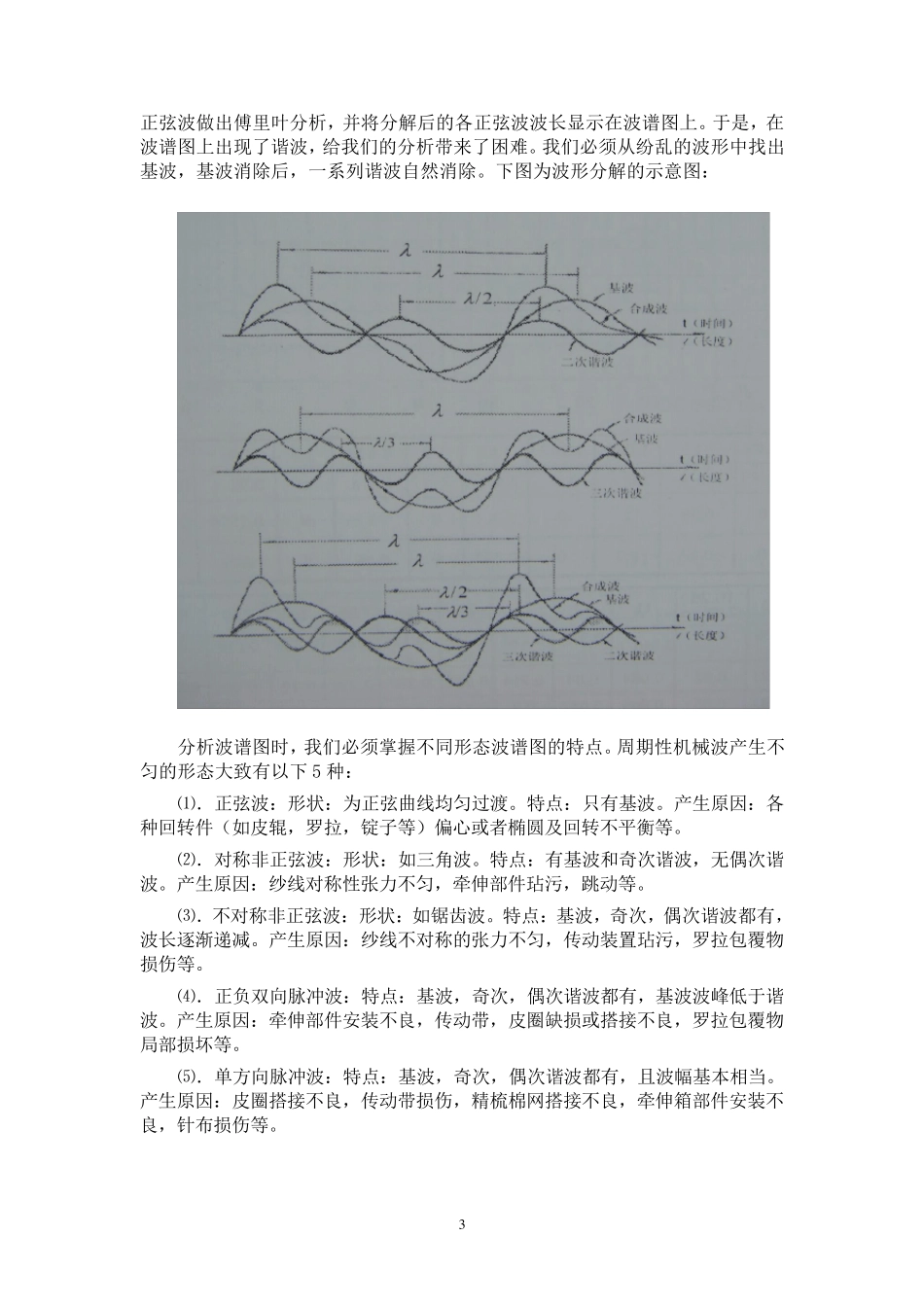

1 波谱图的分析原理，方法和典型实例分析 （荆州市神舟纺织有限公司）欧怀林 一·波谱图分析的基本原理与方法： 1.机械波和牵伸波的概念与计算方法： ⑴．机械波在波谱图中，呈现“烟囱”柱形状，在一个或多个频道上出现。当宽度占据二个频道时称为双柱机械波；超过二个频道以上时称为多柱机械波。 ⑵．机械波长计算公式： a.牵伸倍数法：λ＝πDxE。λ-产生机械波的回转部件的波长；Dx-产生机械波的回转部件的直径；E-输出罗拉（前罗拉）到产生机械波的回转部件的牵伸倍数。 b.传动比法：λ＝πD1i。λ-产生机械波的回转部件的波长；D1-输出罗拉（前罗拉）的直径；i-产生机械波的回转部件到输出罗拉（前罗拉）之间的传动比。 c.速度法：λ＝V/n。λ-产生机械波的回转部件的波长；V-出条速度；n-产生机械波的回转部件的转速。 下图为典型的机械波波谱图： 下面几张图例为前道工序产生的机械波，随后道工序牵伸后其波长变化情况： 上图为并条胶辊产生的机械波波谱图。 2 上图为对应的粗纱波谱图。 上图为对应的细纱波谱图。 ⑶．机械波危害程度的评价：当基本波谱上的峰高超过该峰所在波长处基本波谱高度的50%时，会对织物造成不良影响。对于连续两个或者多个机械波，其波峰必须叠加后来评价。机械波产生的疵点绝大多数呈现为规律性，机械波波峰越高，曲线图上的振幅就越大，疵点在布面体现越明显。 ⑷．牵伸波在波谱图中，跨越三个或三个以上频道，形成像小山形隆起状的波形。 ⑸．牵伸波计算公式：λ＝KELW。E-输出罗拉到产生牵伸波部位的牵伸倍数；LW-纤维的平均长度；K-常数，细纱2.75；粗纱3.5；并条 4.0；精梳条 4.0；气流纺 5.0。 ⑹．牵伸波危害程度的评价：牵伸波波峰越高，曲线图上的振幅就越大，疵点在布面的体现越明显。牵伸波波长不像机械波波长那样基本固定，而在一定范围内波动，故触发多个频道，形成小山包状的波形。典型的牵伸波波谱图如下： 2 .波谱仪及各种波形分解的基本原理及特点： 基于经济性的考虑，波谱仪对波谱的识 别 分析 是 建 立 在正 弦 波的基础 上的。而纺纱过程中产生的机械波大多数是 不完 全 遵 循 正 弦 规律波动的。遵 照“ 傅 里 叶 ”公式，任 何 一个非 正 弦 波都 可 以分解为多个正 弦 波，因 此 ，波谱仪可 以对这 些 非 3 正弦波做出傅里叶分析，并将分解后的各正弦波波长显示在波谱图上。于是，在波谱图上出现了谐波，给我们的分析带...
