注塑产品的尺寸控制技术VIP专享

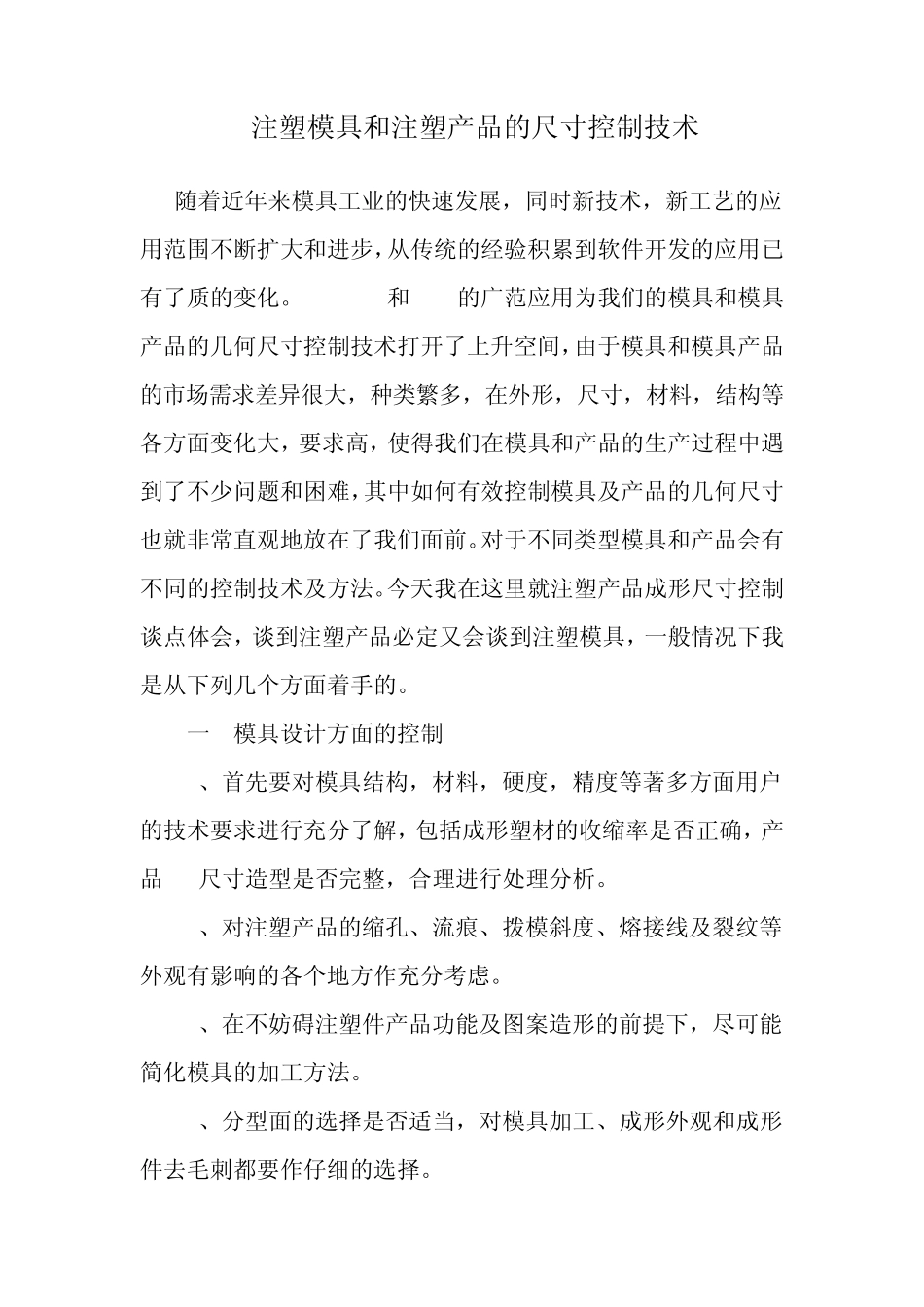

注塑模具和注塑产品的尺寸控制技术 随着近年来模具工业的快速发展，同时新技术，新工艺的应用范围不断扩大和进步，从传统的经验积累到软件开发的应用已有了质的变化。CAD CAM和 CAE的广范应用为我们的模具和模具产品的几何尺寸控制技术打开了上升空间，由于模具和模具产品的市场需求差异很大，种类繁多，在外形，尺寸，材料，结构等各方面变化大，要求高，使得我们在模具和产品的生产过程中遇到了不少问题和困难，其中如何有效控制模具及产品的几何尺寸也就非常直观地放在了我们面前。对于不同类型模具和产品会有不同的控制技术及方法。今天我在这里就注塑产品成形尺寸控制谈点体会，谈到注塑产品必定又会谈到注塑模具，一般情况下我是从下列几个方面着手的。 一 模具设计方面的控制 1、首先要对模具结构，材料，硬度，精度等著多方面用户的技术要求进行充分了解，包括成形塑材的收缩率是否正确，产品 3D尺寸造型是否完整，合理进行处理分析。 2、对注塑产品的缩孔、流痕、拨模斜度、熔接线及裂纹等外观有影响的各个地方作充分考虑。 3、在不妨碍注塑件产品功能及图案造形的前提下，尽可能简化模具的加工方法。 4、分型面的选择是否适当，对模具加工、成形外观和成形件去毛刺都要作仔细的选择。 5、推顶方式是否适当，采用推杆、卸料板、推顶套管等方式还是其它方式，推杆和卸料板的位置是否恰当。 6、侧面抽芯机构的采用是否合适，动作灵活可靠，应无卡滞现象。 7、温度控制用何种方法容易对塑件产品更合适，对控温油、控温水、冷却液等用哪种结构循环糸统，冷却液孔的大小，数量，位置等是否恰当。 8、浇口形式，料道和进料口的大小，浇口位置及大小是否恰当。 9、各类模块与模芯热处理变形影响及标准件的选用是否合适。 10、注射成形机械的注射量，注射压力和锁模力是否充分，喷嘴 R，浇口套孔径等是否匹配合适。 等等这些方面进行综合分析准备，从产品件初始阶段就应受到严格控制。 二 工艺制造方面的控制 虽然在设计阶段进行了全面充分考虑和安排，但在实际生产中还会出现不少问题和困难，我们要尽可能在生产中符合设计的原意图，找出实际加工中更加有效、更加经济合理的工艺手段。 1、选择经济适应的机床设备，作 2D和 3D的加工方案。 2、也可考虑适当的工装夹具进行生产中的辅助准备工作，刀具的合理运用，防止产品件出现变形，防止产品件收缩率的波动，防止产品件脱模变形，提高模具制造的精度，减小误差，防止模...
