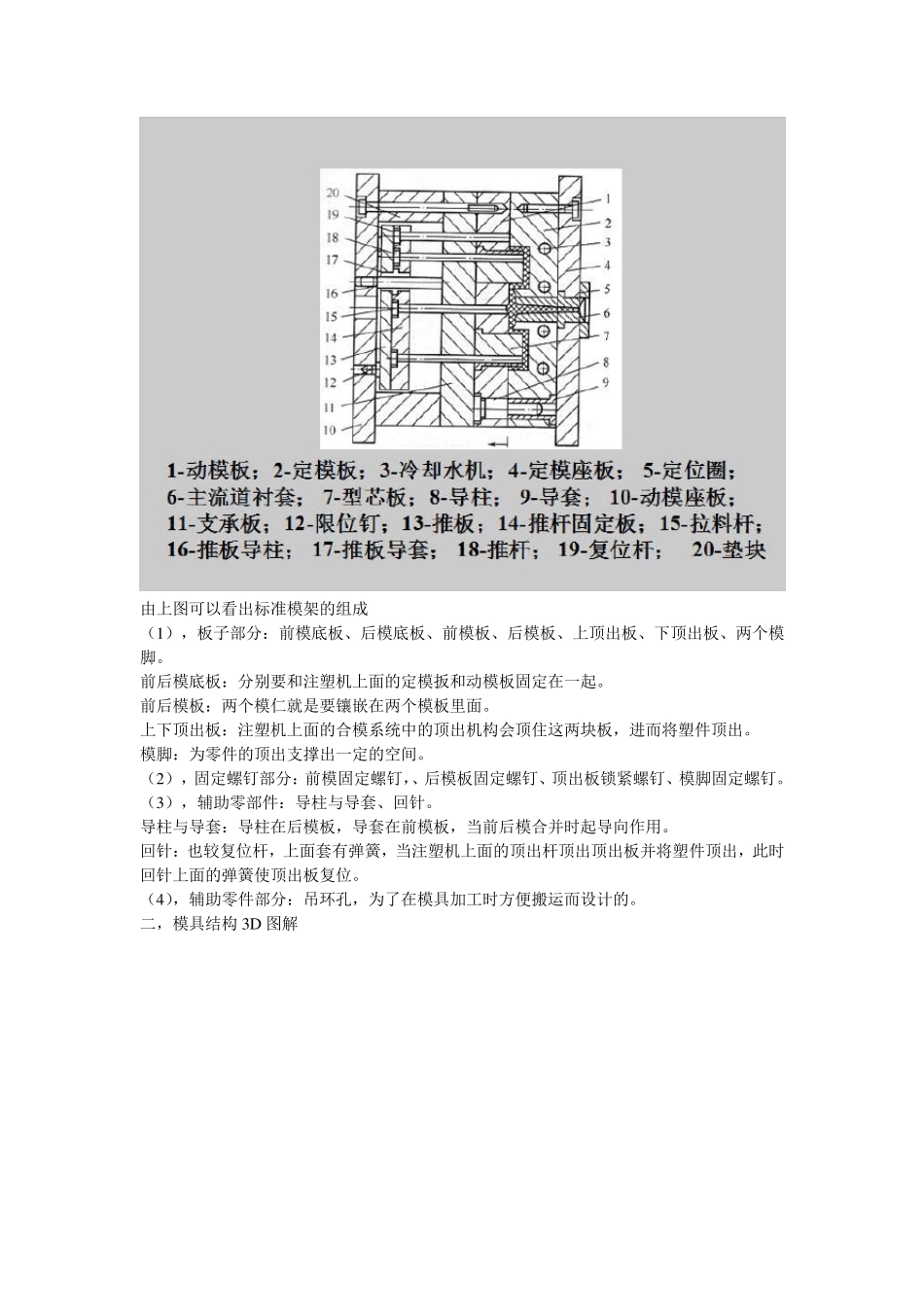

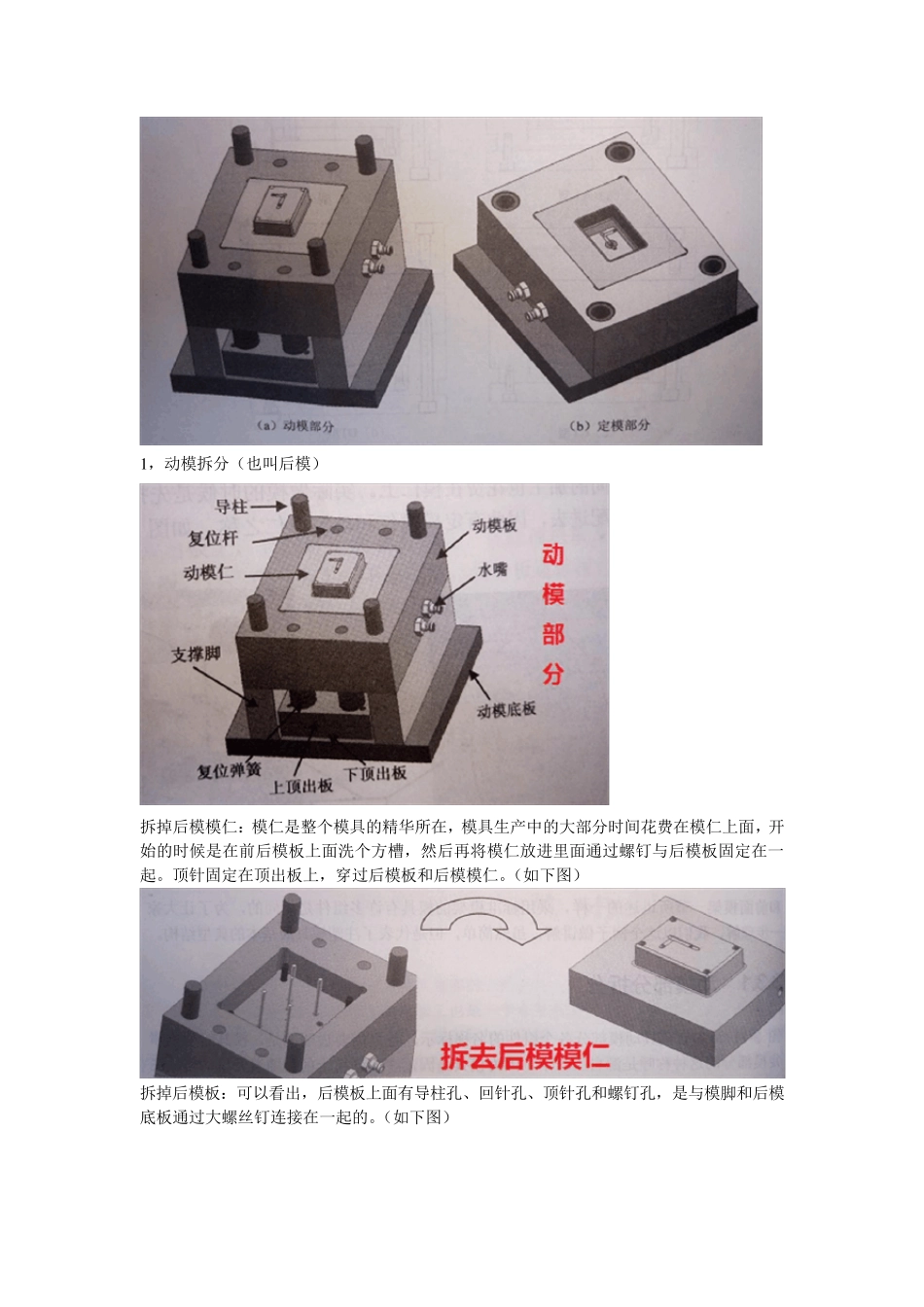

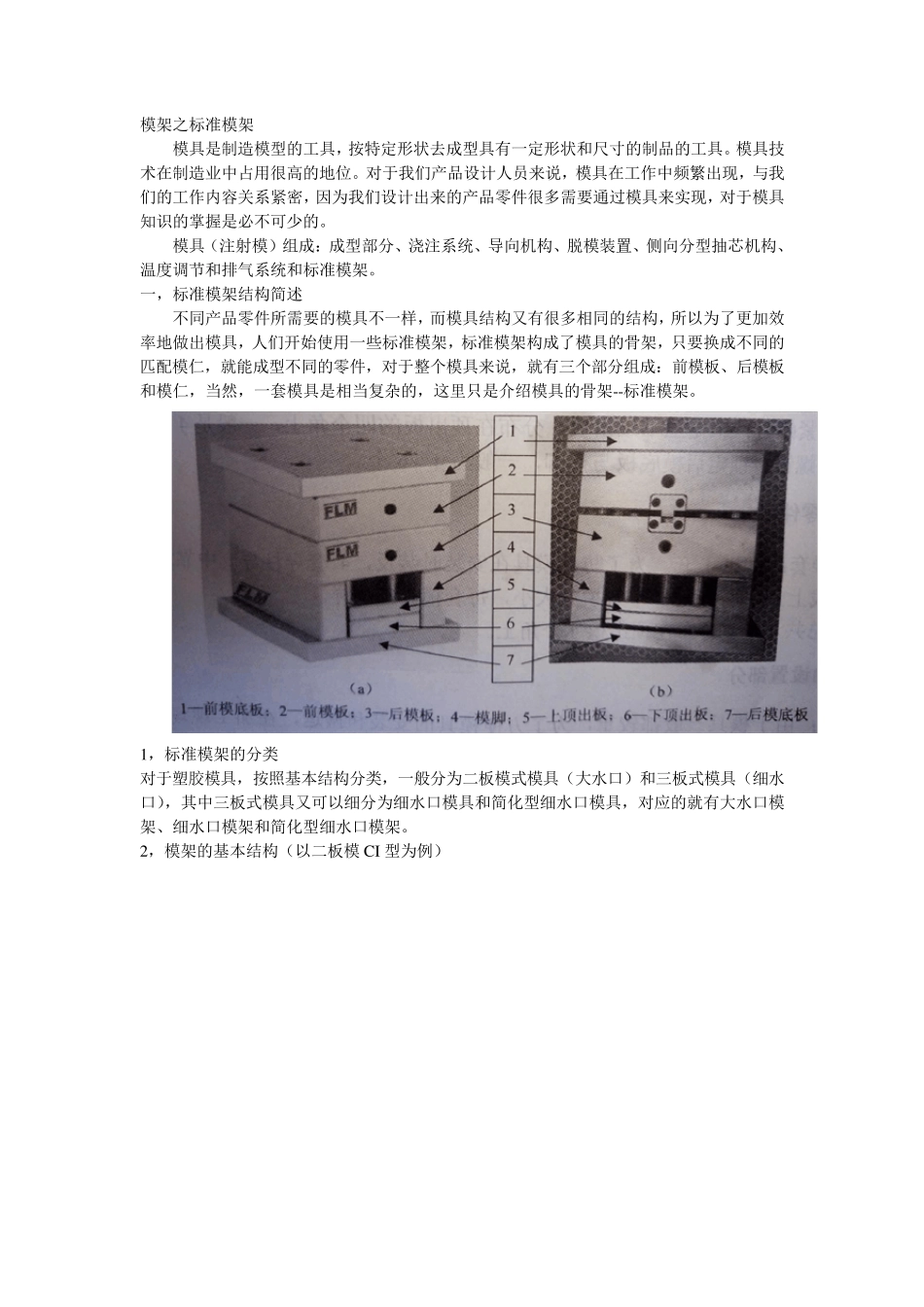

模架之标准模架 模具是制造模型的工具，按特定形状去成型具有一定形状和尺寸的制品的工具。模具技术在制造业中占用很高的地位。对于我们产品设计人员来说，模具在工作中频繁出现，与我们的工作内容关系紧密，因为我们设计出来的产品零件很多需要通过模具来实现，对于模具知识的掌握是必不可少的。 模具（注射模）组成：成型部分、浇注系统、导向机构、脱模装置、侧向分型抽芯机构、温度调节和排气系统和标准模架。 一，标准模架结构简述 不同产品零件所需要的模具不一样，而模具结构又有很多相同的结构，所以为了更加效率地做出模具，人们开始使用一些标准模架，标准模架构成了模具的骨架，只要换成不同的匹配模仁，就能成型不同的零件，对于整个模具来说，就有三个部分组成：前模板、后模板和模仁，当然，一套模具是相当复杂的，这里只是介绍模具的骨架--标准模架。 1，标准模架的分类 对于塑胶模具，按照基本结构分类，一般分为二板模式模具（大水口）和三板式模具（细水口），其中三板式模具又可以细分为细水口模具和简化型细水口模具，对应的就有大水口模架、细水口模架和简化型细水口模架。 2，模架的基本结构（以二板模CI型为例） 由上图可以看出标准模架的组成 （1），板子部分：前模底板、后模底板、前模板、后模板、上顶出板、下顶出板、两个模脚。 前后模底板：分别要和注塑机上面的定模扳和动模板固定在一起。 前后模板：两个模仁就是要镶嵌在两个模板里面。 上下顶出板：注塑机上面的合模系统中的顶出机构会顶住这两块板，进而将塑件顶出。 模脚：为零件的顶出支撑出一定的空间。 （2），固定螺钉部分：前模固定螺钉，、后模板固定螺钉、顶出板锁紧螺钉、模脚固定螺钉。 （3），辅助零部件：导柱与导套、回针。 导柱与导套：导柱在后模板，导套在前模板，当前后模合并时起导向作用。 回针：也较复位杆，上面套有弹簧，当注塑机上面的顶出杆顶出顶出板并将塑件顶出，此时回针上面的弹簧使顶出板复位。 （4），辅助零件部分：吊环孔，为了在模具加工时方便搬运而设计的。 二，模具结构 3D 图解 1 ，动模拆分（也叫后模） 拆掉后模模仁：模仁是整个模具的精华所在，模具生产中的大部分时间花费在模仁上面，开始的时候是在前后模板上面洗个方槽，然后再将模仁放进里面通过螺钉与后模板固定在一起。顶针固定在顶出板上，穿过后模板和后模模仁。（如下图） 拆掉后模板：可以看出，后模板上面有导柱孔、回针孔、顶针...
