注塑模具浇口型式及选择

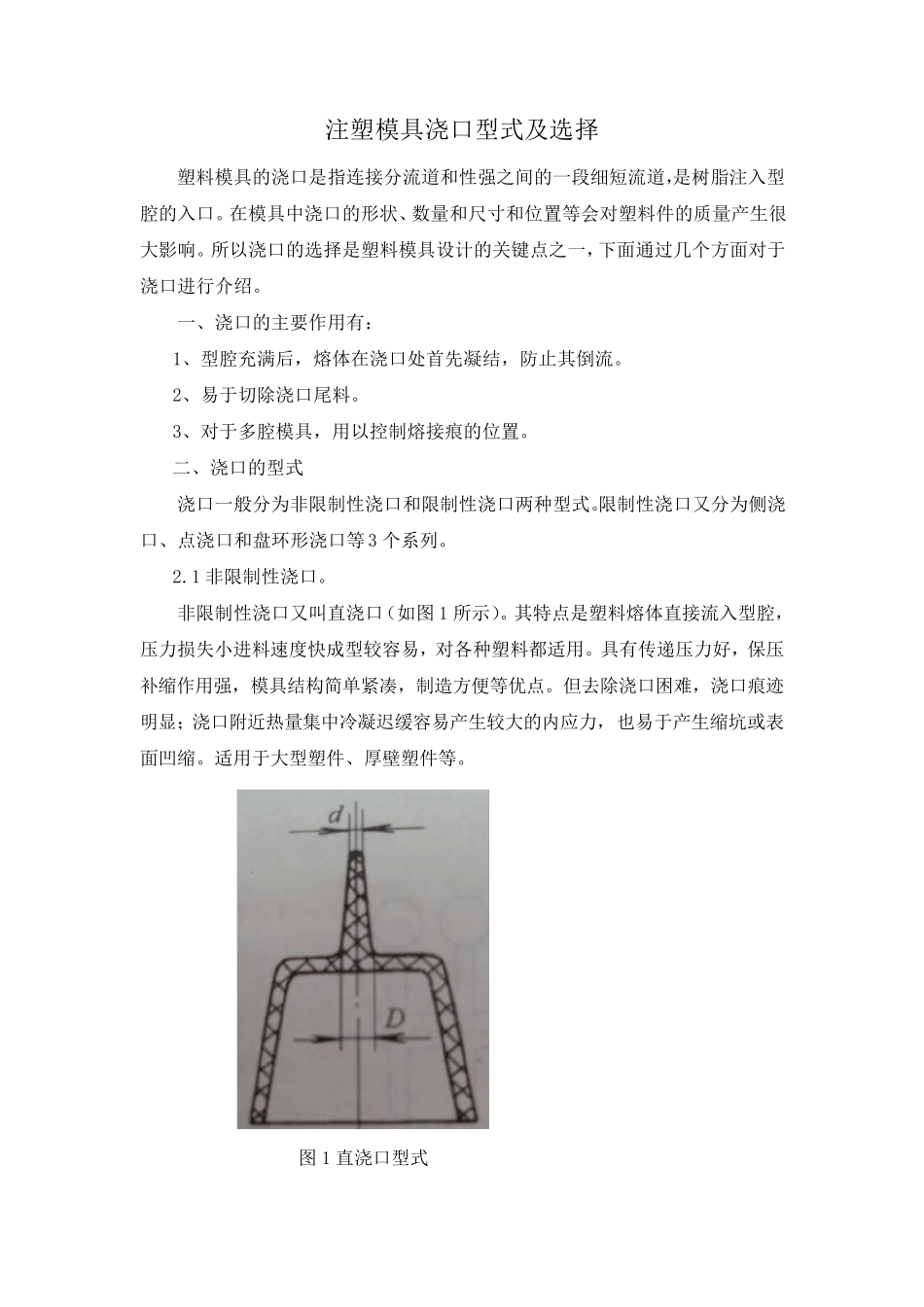

注塑模具浇口型式及选择_第1页
1/11

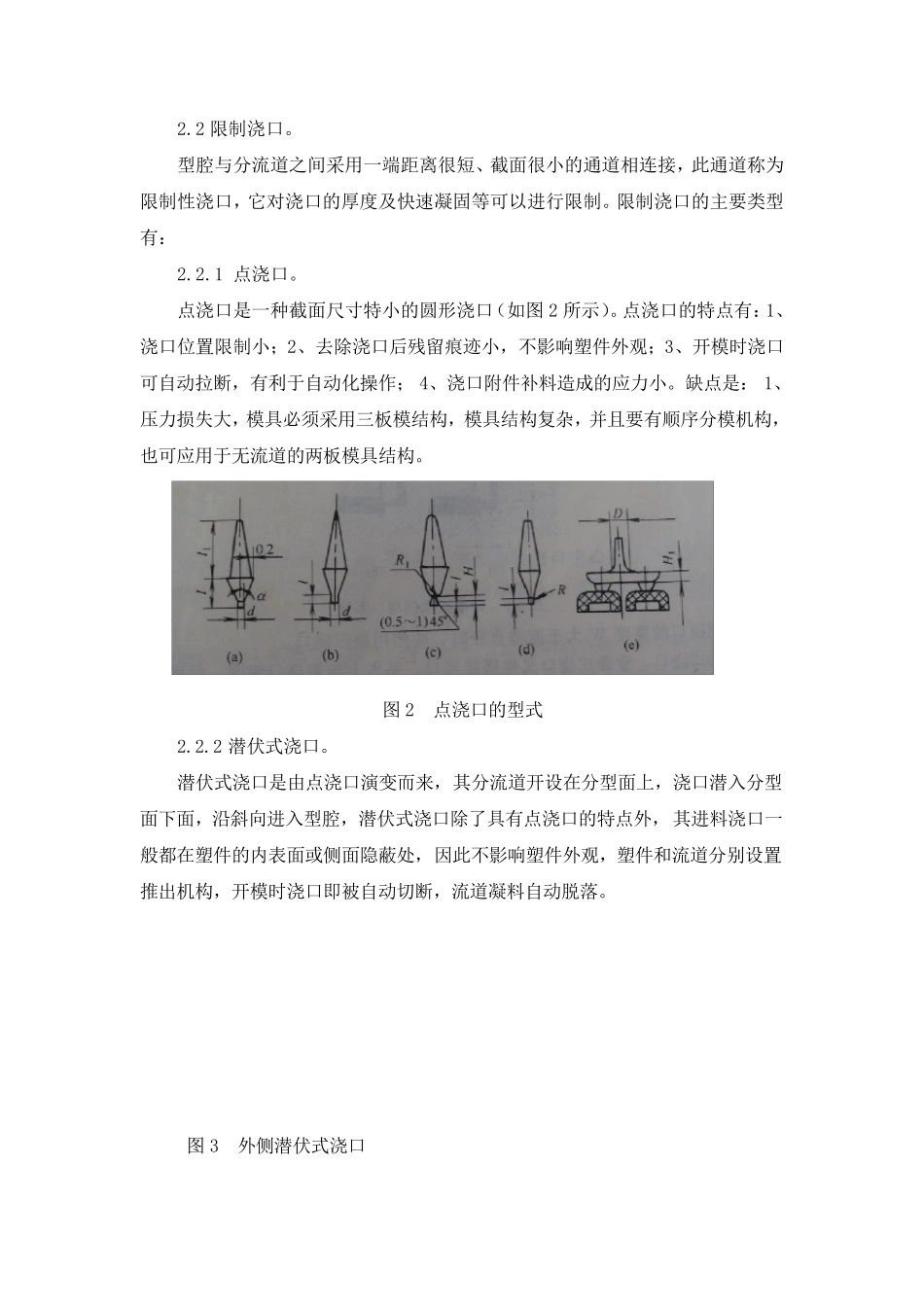

注塑模具浇口型式及选择_第2页
2/11

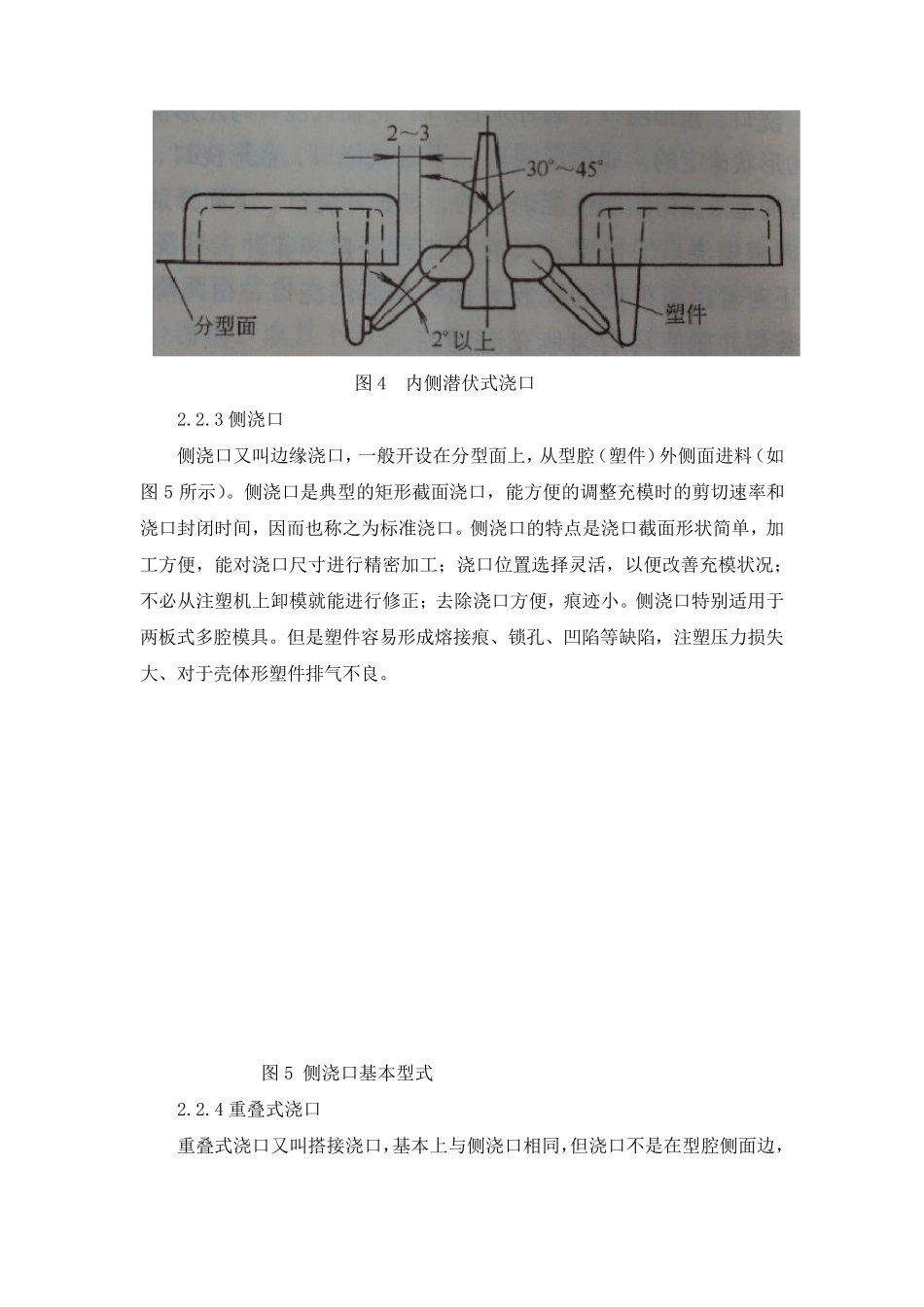

注塑模具浇口型式及选择_第3页
3/11
注塑模具浇口型式及选择 塑料模具的浇口是指连接分流道和性强之间的一段细短流道,是树脂注入型腔的入口。在模具中浇口的形状、数量和尺寸和位置等会对塑料件的质量产生很大影响。所以浇口的选择是塑料模具设计的关键点之一,下面通过几个方面对于浇口进行介绍。 一、浇口的主要作用有: 1、型腔充满后,熔体在浇口处首先凝结,防止其倒流。 2、易于切除浇口尾料。 3、对于多腔模具,用以控制熔接痕的位置。 二、浇口的型式 浇口一般分为非限制性浇口和限制性浇口两种型式。限制性浇口又分为侧浇口、点浇口和盘环形浇口等 3 个系列。 2.1 非限制性浇口。 非限制性浇口又叫直浇口(如图 1 所示)。其特点是塑料熔体直接流入型腔,压力损失小进料速度快成型较容易,对各种塑料都适用。具有传递压力好,保压补缩作用强,模具结构简单紧凑,制造方便等优点。但去除浇口困难,浇口痕迹明显; 浇口附 近 热 量集 中冷 凝迟 缓 容易产生较大的内 应 力,也 易于产生缩坑 或 表面凹 缩。适用于大型塑件、厚 壁 塑件等。 图 1 直浇口型式 2.2 限制浇口。 型腔与分流道之间采用一端距离很短、截面很小的通道相连接,此通道称为限制性浇口,它对浇口的厚度及快速凝固等可以进行限制。限制浇口的主要类型有: 2.2.1 点浇口。 点浇口是一种截面尺寸特小的圆形浇口(如图 2 所示)。点浇口的特点有:1、浇口位置限制小;2、去除浇口后残留痕迹小,不影响塑件外观;3、开模时浇口可自动拉断,有利于自动化操作; 4、浇口附件补料造成的应力小。缺点是: 1、压力损失大,模具必须采用三板模结构,模具结构复杂,并且要有顺序分模机构,也可应用于无流道的两板模具结构。 图 2 点浇口的型式 2.2.2 潜伏式浇口。 潜伏式浇口是由点浇口演变而来,其分流道开设在分型面上,浇口潜入分型面下面,沿斜向进入型腔,潜伏式浇口除了具有点浇口的特点外,其进料浇口一般都在塑件的内表面或侧面隐蔽处,因此不影响塑件外观,塑件和流道分别设置推出机构,开模时浇口即被自动切 断,流道凝料自动脱 落 。 图 3 外侧潜伏式浇口 图4 内侧潜伏式浇口 2.2.3 侧浇口 侧浇口又叫边缘浇口,一般开设在分型面上,从型腔(塑件)外侧面进料(如图5 所示)。侧浇口是典型的矩形截面浇口,能方便的调整充模时的剪切速率和浇口封闭时间,因而也称之为标准浇口。侧浇口的特点是浇口截面形状简单,加工方便,能对浇口尺寸进行精...
