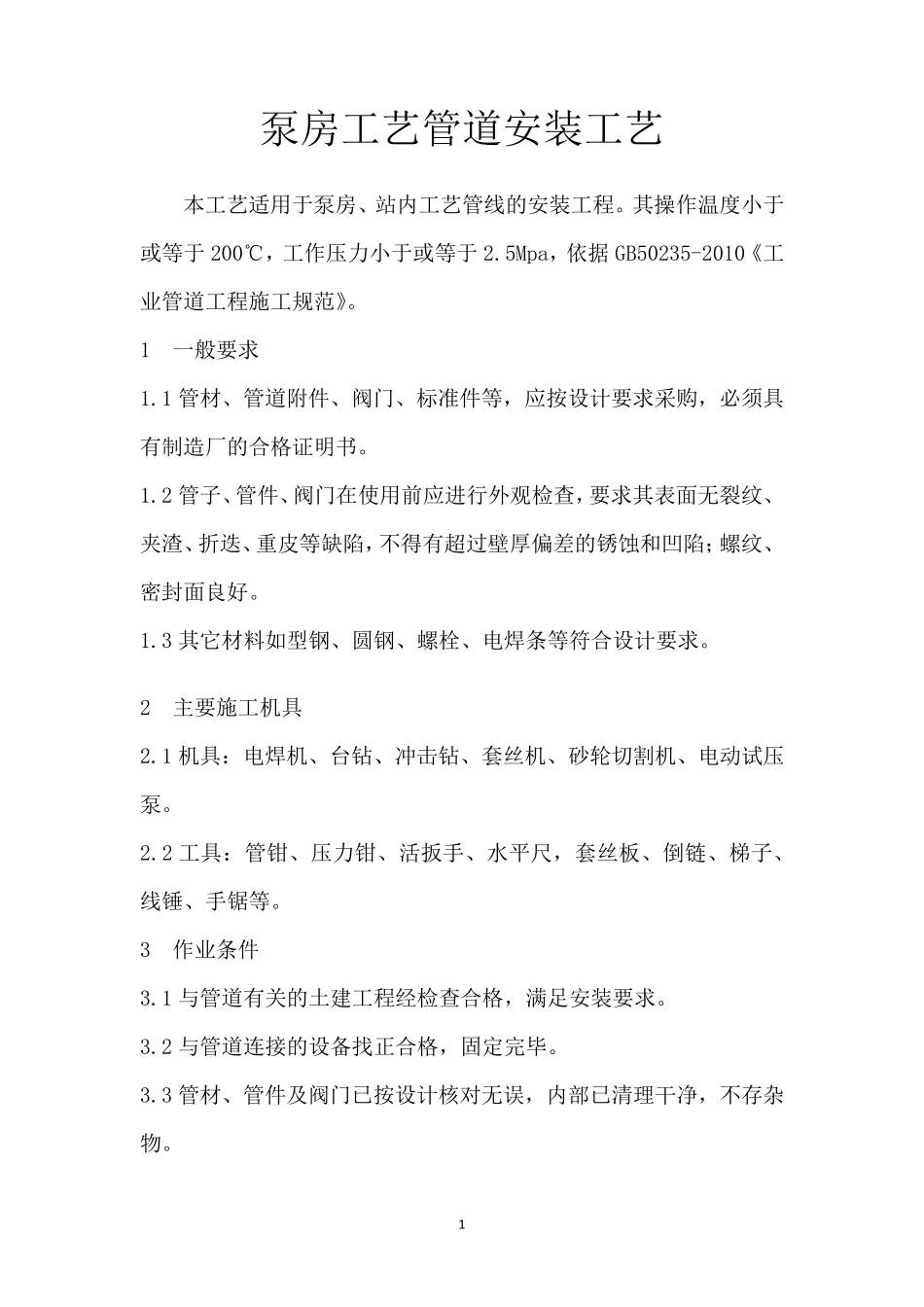

泵房工艺管道安装工艺

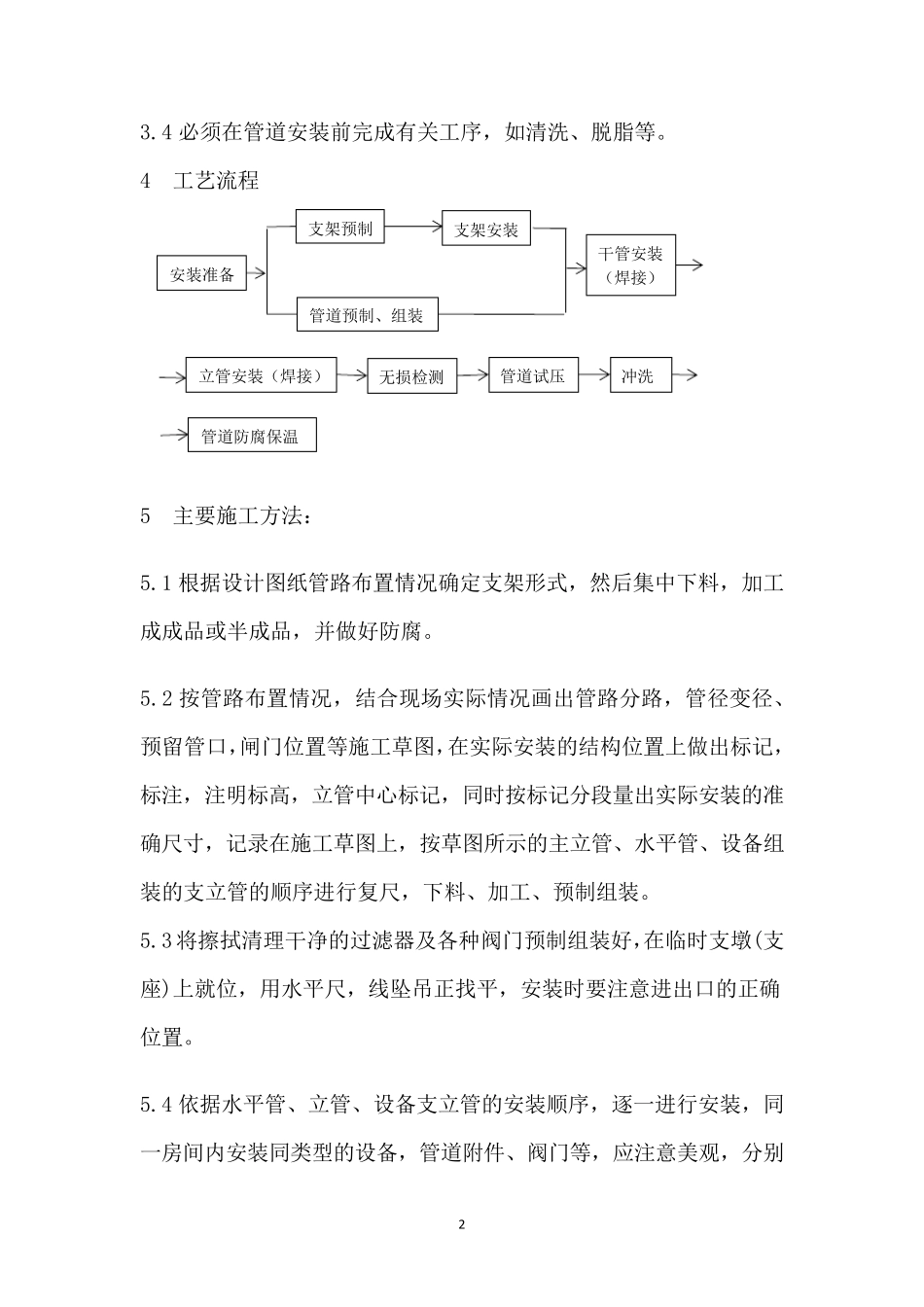

1 泵房工艺管道安装工艺 本工艺适用于泵房、站内工艺管线的安装工程。其操作温度小于或等于200℃，工作压力小于或等于2.5Mpa，依据 GB50235-2010《工业管道工程施工规范》。 1 一般要求 1.1 管材、管道附件、阀门、标准件等，应按设计要求采购，必须具有制造厂的合格证明书。 1.2 管子、管件、阀门在使用前应进行外观检查，要求其表面无裂纹、夹渣、折迭、重皮等缺陷，不得有超过壁厚偏差的锈蚀和凹陷；螺纹、密封面良好。 1.3 其它材料如型钢、圆钢、螺栓、电焊条等符合设计要求。 2 主要施工机具 2.1 机具：电焊机、台钻、冲击钻、套丝机、砂轮切割机、电动试压泵。 2.2 工具：管钳、压力钳、活扳手、水平尺，套丝板、倒链、梯子、线锤、手锯等。 3 作业条件 3.1 与管道有关的土建工程经检查合格，满足安装要求。 3.2 与管道连接的设备找正合格，固 定 完 毕 。 3.3 管材、管件及 阀门已 按设计核 对 无误 ，内部 已 清 理 干 净 ，不存 杂物 。 2 3.4 必须在管道安装前完成有关工序，如清洗、脱脂等。 4 工艺流程 5 主要施工方法： 5.1 根据设计图纸管路布置情况确定支架形式，然后集中下料，加工成成品或半成品，并做好防腐。 5.2 按管路布置情况，结合现场实际情况画出管路分路，管径变径、预留管口，闸门位置等施工草图，在实际安装的结构位置上做出标记，标注，注明标高，立管中心标记，同时按标记分段量出实际安装的准确尺寸，记录在施工草图上，按草图所示的主立管、水平管、设备组装的支立管的顺序进行复尺，下料、加工、预制组装。 5.3 将擦拭清理干净的过滤器及各种阀门预制组装好，在临时支墩(支座)上就位，用水平尺，线坠吊正找平，安装时要注意进出口的正确位置。 5.4 依据水平管、立管、设备支立管的安装顺序，逐一进行安装，同一房间内安装同类型的设备，管道附件、阀门等，应注意美观，分别立管安装（焊接） 支架安装 支架预制 安装准备 干管安装（焊接） 无损检测 管道预制、组装 冲洗 管道试压 管道防腐保 温 3 安装在同一中心线或同一高度上。 5.5 管道并排安装时，直线部分应相互平行，曲线部分，管间距应与直线部分相等。 5.6 在垂直管道上安装阀门时，阀门上部的管道应设吊架或托架。 5.7 安装管道之前，必须将管腔和设备内砂土、焊渣及污物清理干净，安装中断的敞口处要临时封闭。 5.8 法兰连接时应保持平行，同轴，保证螺栓自由穿入，不...
