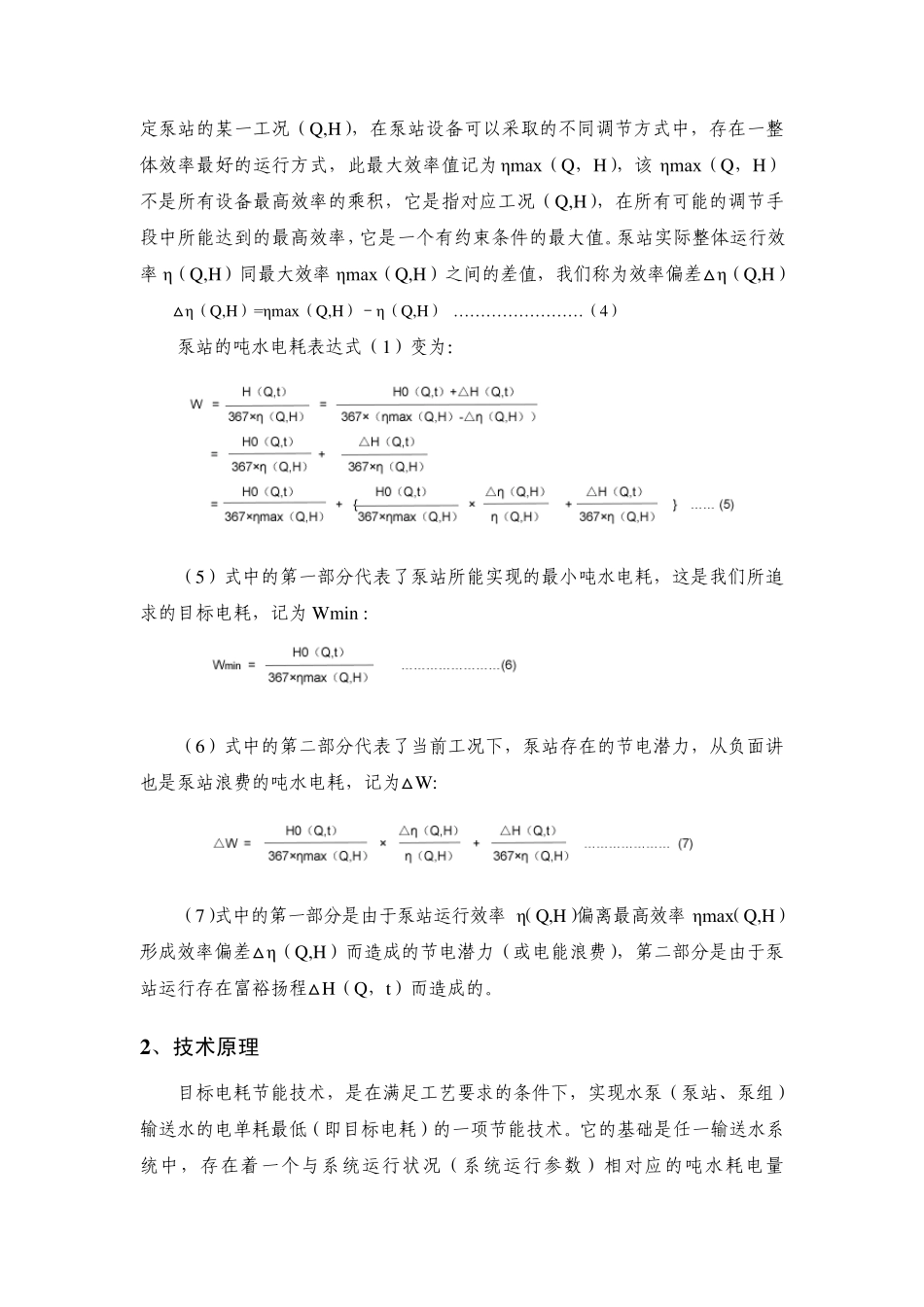

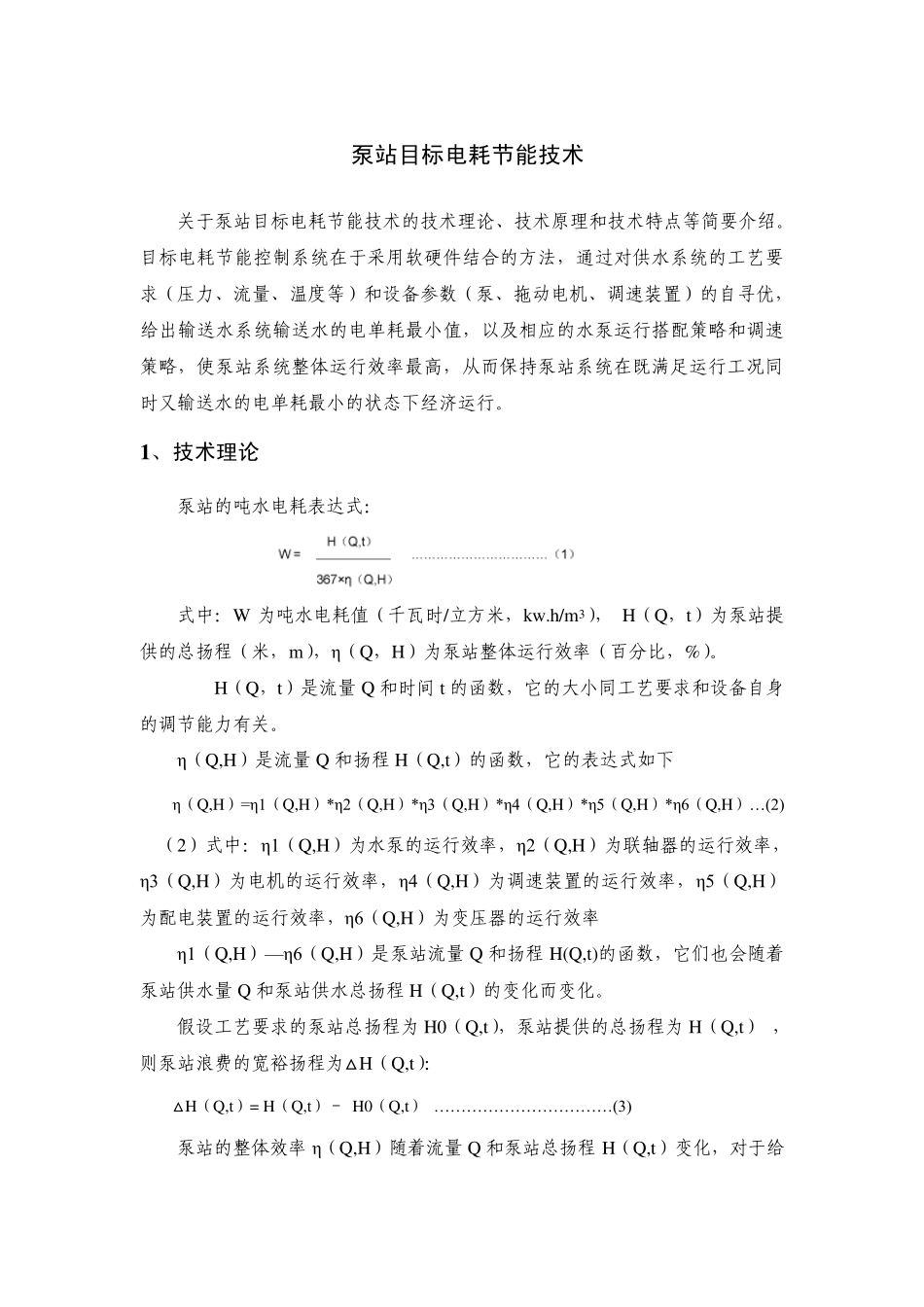

泵站目标电耗节能技术 关于泵站目标电耗节能技术的技术理论、技术原理和技术特点等简要介绍。目标电耗节能控制系统在于采用软硬件结合的方法，通过对供水系统的工艺要求（压力、流量、温度等）和设备参数（泵、拖动电机、调速装置）的自寻优，给出输送水系统输送水的电单耗最小值，以及相应的水泵运行搭配策略和调速策略，使泵站系统整体运行效率最高，从而保持泵站系统在既满足运行工况同时又输送水的电单耗最小的状态下经济运行。 1 、技术理论 泵站的吨水电耗表达式： 式中：W 为吨水电耗值（千瓦时/立方米，kw .h/m3）， H（Q，t）为泵站提供的总扬程（米，m），η（Q，H）为泵站整体运行效率（百分比，%）。 H（Q，t）是流量 Q 和时间 t 的函数，它的大小同工艺要求和设备自身的调节能力有关。 η（Q,H）是流量 Q 和扬程 H（Q,t）的函数，它的表达式如下 η（Q,H）=η1（Q,H）*η2（Q,H）*η3（Q,H）*η4（Q,H）*η5（Q,H）*η6（Q,H）… (2) （2）式中：η1（Q,H）为水泵的运行效率，η2（Q,H）为联轴器的运行效率，η3（Q,H）为电机的运行效率，η4（Q,H）为调速装置的运行效率，η5（Q,H）为配电装置的运行效率，η6（Q,H）为变压器的运行效率 η1（Q,H）— η6（Q,H）是泵站流量 Q 和扬程 H(Q,t)的函数，它们也会随着泵站供水量 Q 和泵站供水总扬程 H（Q,t）的变化而变化。 假设工艺要求的泵站总扬程为 H0（Q,t），泵站提供的总扬程为 H（Q,t） ，则泵站浪费的宽裕扬程为△H（Q,t）： △H（Q,t）= H（Q,t）－ H0（Q,t） … … … … … … … … … … … (3) 泵站的整体效率 η（Q,H）随着流量 Q 和泵站总扬程 H（Q,t）变化，对于给 定泵站的某一工况（Q,H），在泵站设备可以采取的不同调节方式中，存在一整体效率最好的运行方式，此最大效率值记为ηmax（Q，H），该ηmax（Q，H）不是所有设备最高效率的乘积，它是指对应工况（Q,H），在所有可能的调节手段中所能达到的最高效率，它是一个有约束条件的最大值。泵站实际整体运行效率η（Q,H）同最大效率ηmax（Q,H）之间的差值，我们称为效率偏差△η（Q,H） △η（Q,H）=ηmax（Q,H）－η（Q,H） … … … … … … … … （4） 泵站的吨水电耗表达式（1）变为： （5）式中的第一部分代表了泵站所能实现的最小吨水电耗，这是我们所追求的目标电耗，记为Wmin : （6）式中的第二部分代表了当前工况下，泵站存在的节电...
