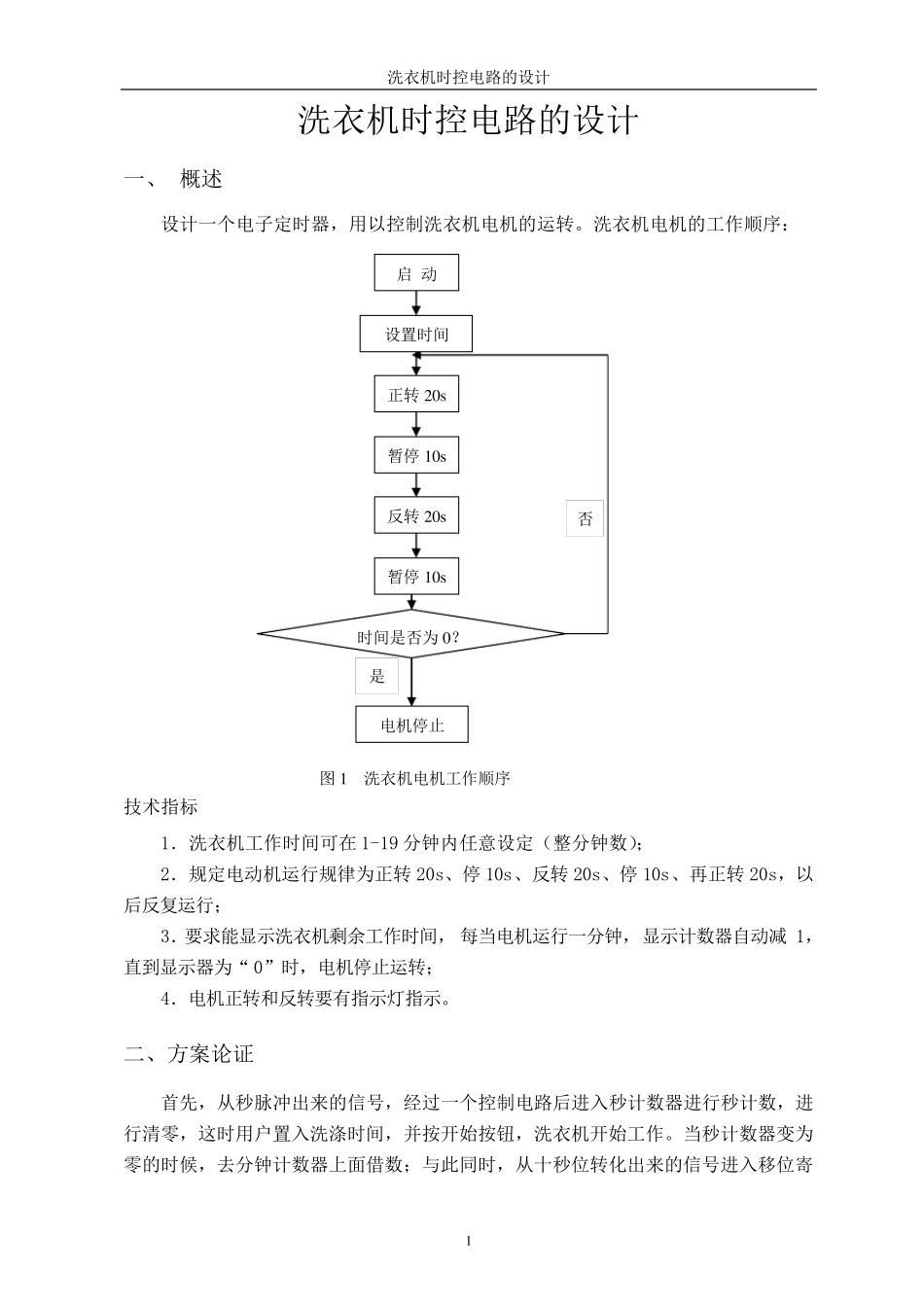

洗衣机时控电路的设计 1 洗衣机时控电路的设计 一、 概述 设计一个电子定时器，用以控制洗衣机电机的运转。洗衣机电机的工作顺序： 图1 洗衣机电机工作顺序 技术指标 1．洗衣机工作时间可在1-19 分钟内任意设定（整分钟数）； 2．规定电动机运行规律为正转20s、停10s、反转20s、停10s、再正转20s，以后反复运行； 3．要求能显示洗衣机剩余工作时间，每当电机运行一分钟，显示计数器自动减1，直到显示器为“ 0”时，电机停止运转； 4．电机正转和反转要有指示灯指示。 二、方案论证 首先，从秒脉冲出来的信号，经过一个控制电路后进入秒计数器进行秒计数，进行清零，这时用户置入洗涤时间，并按开始按钮，洗衣机开始工作。当秒计数器变为零的时候，去分钟计数器上面借数；与此同时，从十秒位转化出来的信号进入移位寄否时间是否为0？ 电机停止 是启 动 设置时间 正转20s 暂停10s 暂停10s 反转20s 洗 衣 机 时 控 电 路 的 设 计 2 存 器 后 ， LED 灯 表 示 出 电 机 运 转 状 态 ； 当 用 户 设 定 的 洗 涤 时 间 到 达 0， 计 时 电 路 清 零 ；同 时 电 机 指 示 灯 停 止 灯 亮 起 。 方 案 原 理 框 图 如 图 1 所 示 。 图 2 设 计 方 案 定 时 器 包 含 两 种 定 时 的 概 念 ， 一 是 总 洗 涤 过 程 的 定 时 ， 二 是 在 总 洗 涤 过 程 中 包 含电 机 的 正 转 、 反 转 和 暂 停 三 种 定 时 ， 并 且 这 三 种 定 时 是 反 复 循 环 直 至 所 设 定 的 总 定 时时 间 到 0 位 置 。 当 总 定 时 时 间 在 0~19 分 钟 以 内 设 定 一 个 数 之 后 时 间 为 高 电 平1， 然 后用 倒 计 时 的 方 法 每 分 钟 减1 直 至 时 间 变 为0。 在 此 期 间 ， 若 时 间 译 码 显 示0100、 0101，实 现 正 转 ； 若0000、 0011， 实 现 暂 停 ； 若0001、 0010,实 现 反 转 。 实 现 定 时 的 方 法 很多 ， 比 如 采 用 单 稳 电 路 实 现 定 时 ， 又 如 将 定 时 初 值 预 置 到 计 数 器 中 ， 使 计 数 器 运 行 在减 计 数 状 态 ， 当 减 到 全 零 时 ， 则 定 时 时 间 到 。 如 图 2 所 示 的...
