活塞式压缩机安装技术

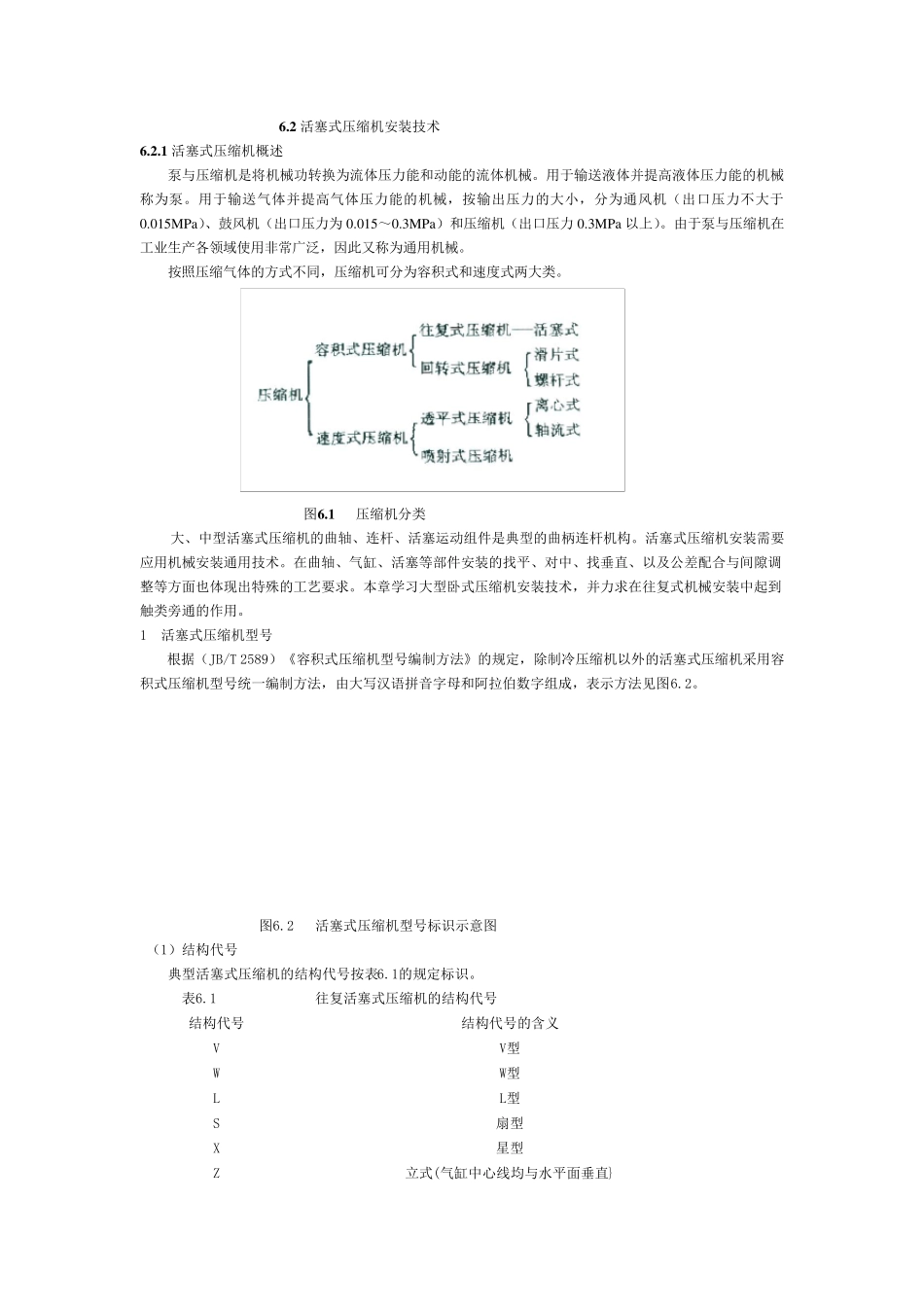

活塞式压缩机安装技术_第1页
1/29

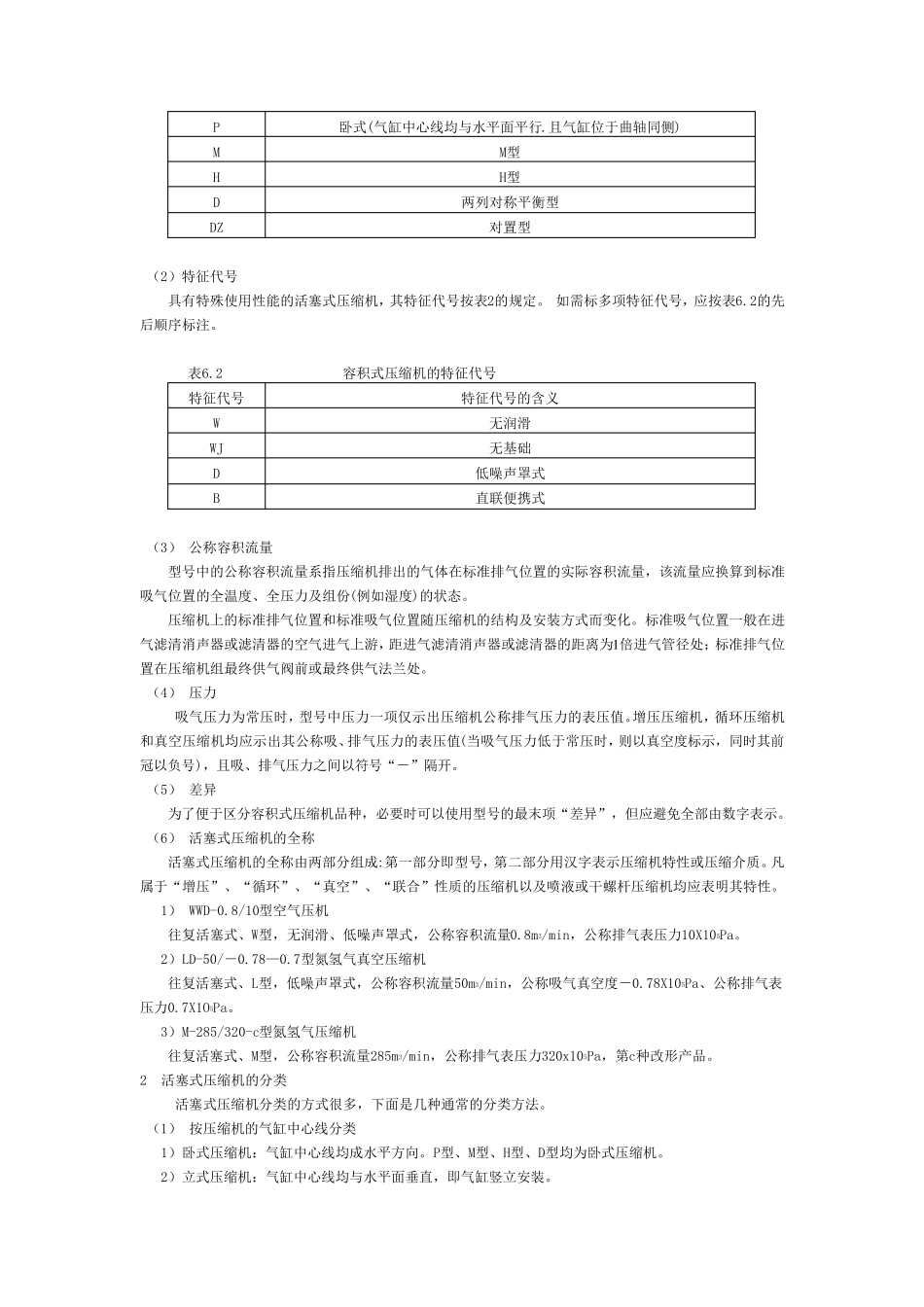

活塞式压缩机安装技术_第2页
2/29

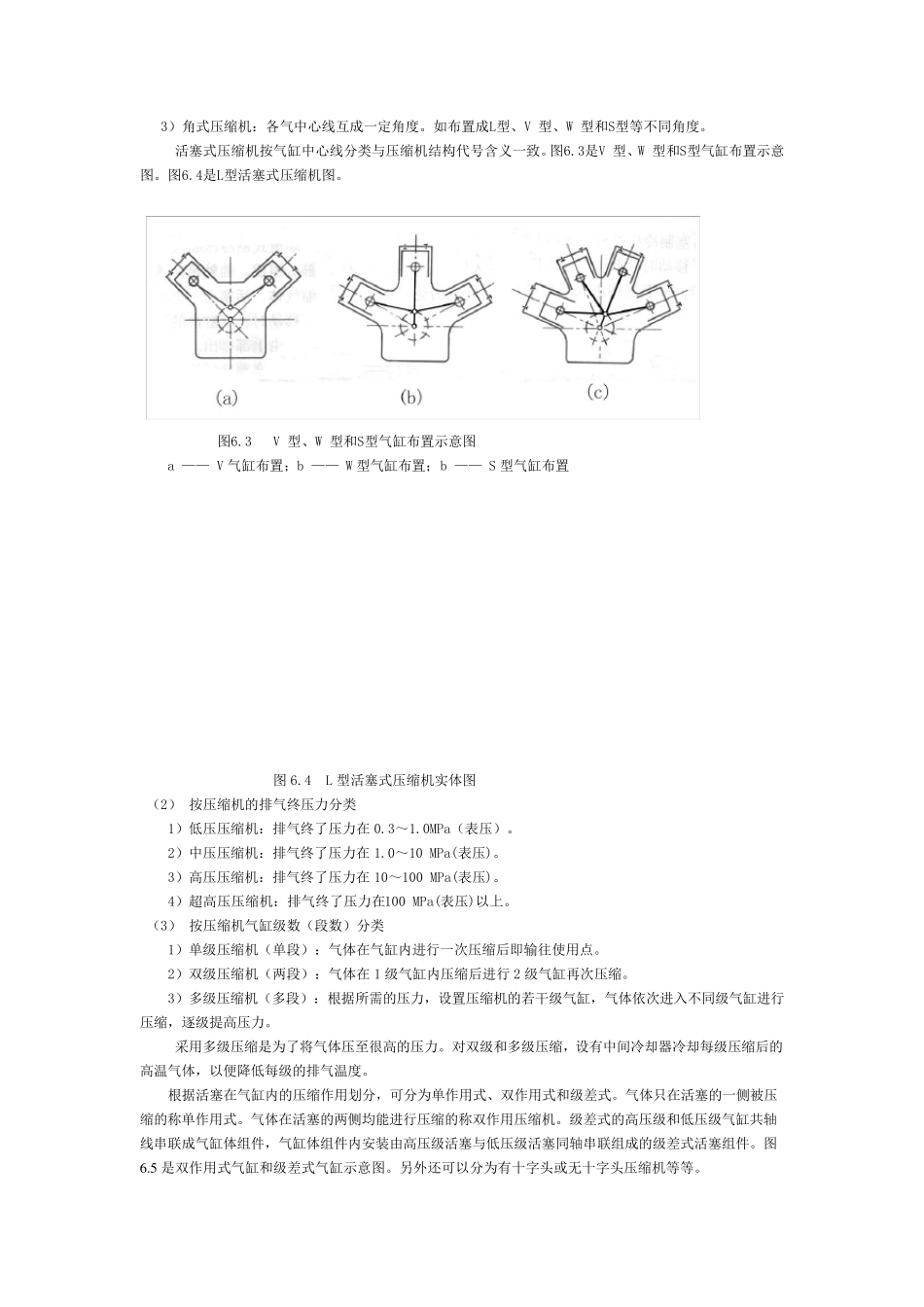

活塞式压缩机安装技术_第3页
3/29
6 .2 活塞式压缩机安装技术 6 .2 .1 活塞式压缩机概述 泵与压缩机是将机械功转换为流体压力能和动能的流体机械。用于输送液体并提高液体压力能的机械称为泵。用于输送气体并提高气体压力能的机械,按输出压力的大小,分为通风机(出口压力不大于0.015MPa)、鼓风机(出口压力为0.015~0.3MPa)和压缩机(出口压力0.3MPa以上)。由于泵与压缩机在工业生产各领域使用非常广泛,因此又称为通用机械。 按照压缩气体的方式不同,压缩机可分为容积式和速度式两大类。 图6 .1 压缩机分类 大、中型活塞式压缩机的曲轴、连杆、活塞运动组件是典型的曲柄连杆机构。活塞式压缩机安装需要应用机械安装通用技术。在曲轴、气缸、活塞等部件安装的找平、对中、找垂直、以及公差配合与间隙调整等方面也体现出特殊的工艺要求。本章学习大型卧式压缩机安装技术,并力求在往复式机械安装中起到触类旁通的作用。 1 活塞式压缩机型号 根据(JB/T 2589)《容积式压缩机型号编制方法》的规定,除制冷压缩机以外的活塞式压缩机采用容积式压缩机型号统一编制方法,由大写汉语拼音字母和阿拉伯 数 字组成 ,表 示 方法见 图6.2。 图6.2 活塞式压缩机型号标 识 示 意 图 (1)结 构代 号 典型活塞式压缩机的结 构代 号按表 6.1的规定标 识 。 表 6.1 往复活塞式压缩机的结 构代 号 结 构代 号 结 构代 号的含 义 V V型 W W型 L L型 S 扇 型 X 星 型 Z 立 式(气缸中心 线 均 与水 平面垂直} P 卧 式 (气 缸 中 心 线 均 与 水 平 面 平 行 .且 气 缸 位 于 曲 轴 同 侧 ) M M型 H H型 D 两 列 对 称 平 衡 型 DZ 对 置 型 ( 2) 特 征 代 号 具 有 特 殊 使 用 性 能 的 活 塞 式 压 缩 机 , 其 特 征 代 号 按 表 2的 规 定 。 如 需 标 多 项 特 征 代 号 , 应 按 表 6.2的 先后 顺 序 标 注 。 表 6.2 容 积 式 压 缩 机 的 特 征 代 号 特 征 代 号 特 征 代 号 的 含 义 W 无 润 滑 WJ 无 基 础 D 低 噪 声 罩 式 B 直 联 便 携 式 ( 3) 公 称 容 积 流 量 型 号 中 的 公 称 容 积 流 量 系 指 压 缩 机 排 出 的 气 体 在 标 准 排 气 位 置 的 实 际 容 积 流 量 , 该 流 量 应 换 算 到...
